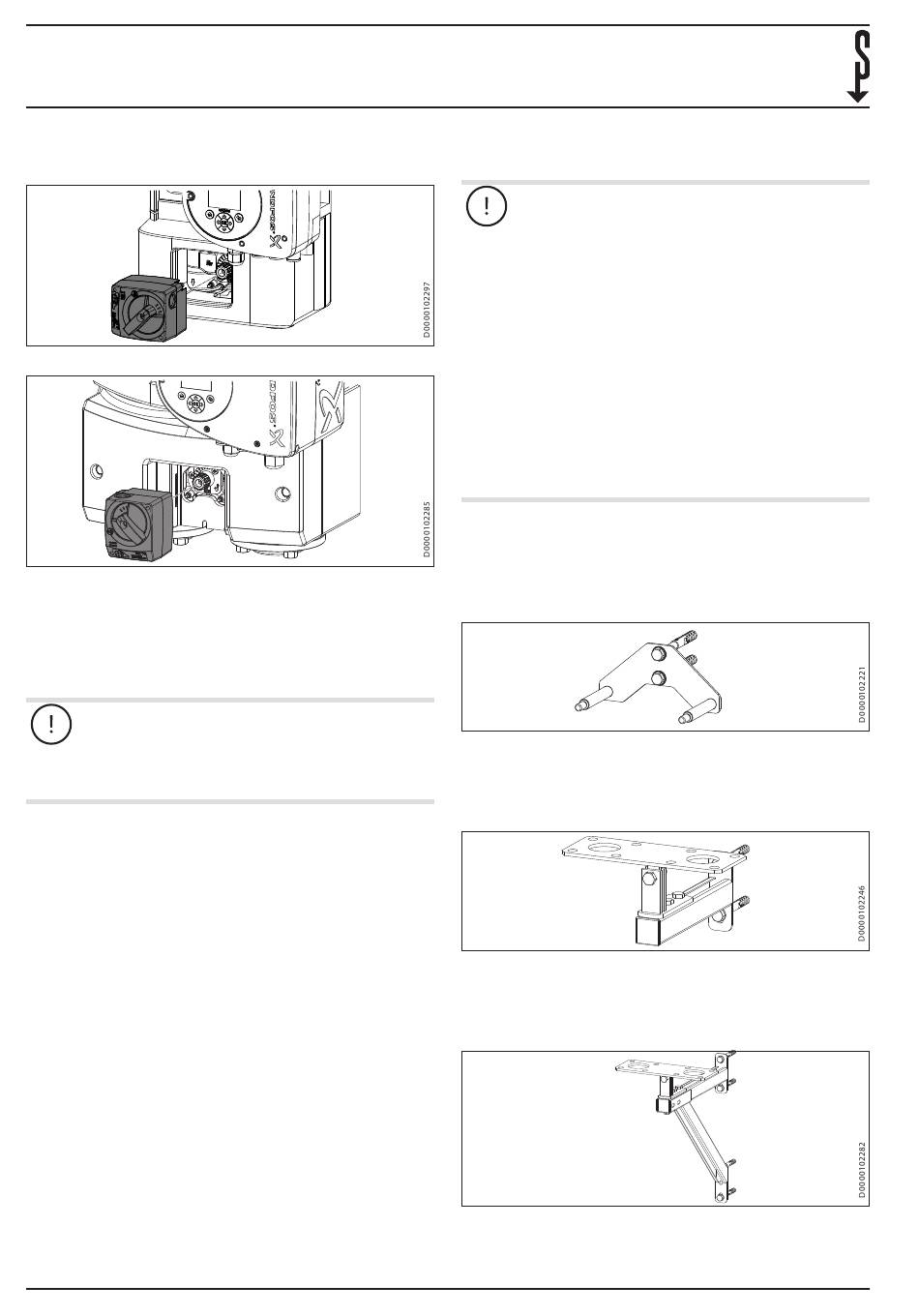

INSTALLATION

Installation
f Activez le mode manuel afin de vérifier que le bouton de
réglage et la position du servomoteur coïncident.
PM-G 1
PM-G 2, PM-G 3
f Insérez le thermostat sur le servomoteur et les goujons
d'arrêt de façon à ce que le thermostat s'encliquette.
f Activez le mode automatique.

5.2.3 Montage du module

Dommages matériels
Le circulateur chauffage risque d'être endommagé s'il
est monté à contre-courant.
f Tenez compte du sens de refoulement du circula-
teur chauffage.
f Montez le circulateur chauffage en plaçant le joint d'étan-
chéité du côté départ de la vanne mélangeuse.
f Branchez le circulateur chauffage.
f Montez la conduite de retour avec le frein par gravité et le
joint d'étanchéité sur le retour de la vanne mélangeuse.
f Installez le module, voir le chapitre « Installation du
module ».
30 |
6. Installation
Dommages matériels
f Respectez les conditions de montage suivantes :
- au sec
- hors gel
- à l'abri du rayonnement UV
Les câbles électriques risquent d'être endommagés
s'ils sont posés de manière non conforme.
f Ne pliez pas les câbles électriques.
f Ne pincez pas les câbles électriques.
f Évitez tout contact direct des câbles électriques
avec des sources de chaleur.
Si vous touchez des fils électriques en perçant, le fu-
sible se déclenche et le fil est endommagé. Si vous
touchez des canalisations en perçant, vous risquez de
provoquer des dégâts des eaux.
f Veillez à ne pas endommager les câbles élec-
triques ou les conduites en perçant.
Il existe différentes fixations correspondant aux différentes
variantes du produit.
Sur un support mural, montez les variantes du produit ci-après :
- PM-U 1
- PM-G 1
Sur une console murale sans support, montez les variantes du
produit ci-après :
- PM-U 2
- PM-G 2
Sur une console murale avec support, montez les variantes du
produit ci-après :
- PM-U 3
- PM-G 3
PM-U / PM-G
