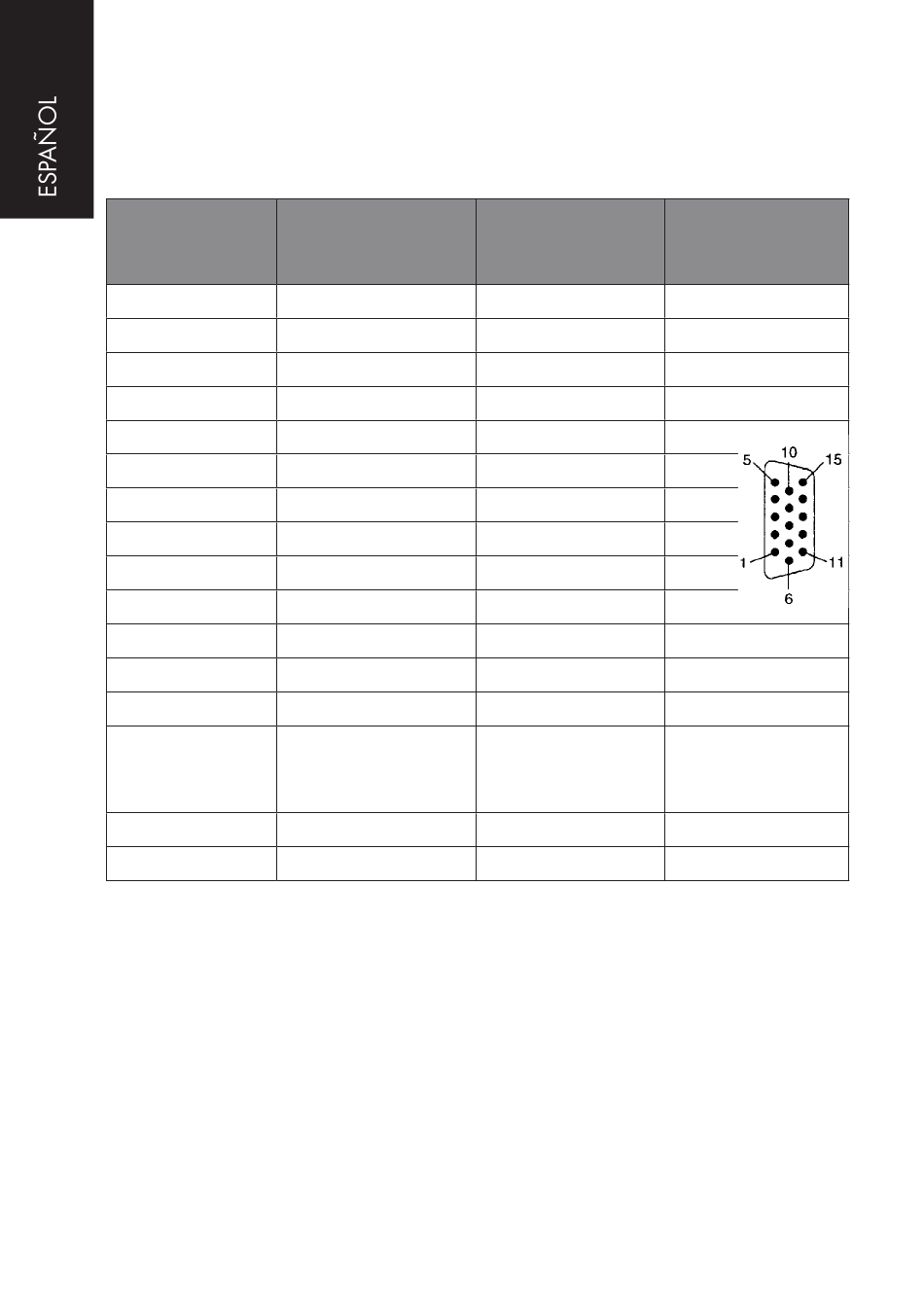

DIAGRAMA DE INSTALACION ELECTRICA
Módulo "snap-in" VGA y Minijack:
TECHCONNECT
ETIQUETA
PHOENIX
RI
g
LE
R
Rs
G
Gs
B
Bs
H
Syg
V
SCL
SDA
SH
Nota: No hay un estándar de colores para los cables horizontales o verticales
de sync, entonces si usa un cable no incluído con este Techconnect, necesitará un
probador de continuidad para determinar que color en su cable va de acuerdo con
la clavija.
14
TIPO DE SENAL
Audio Derecho
Audio Tierra
Audio Izquierdo
Rojo
Rojo Tierra
Verde
Verde Tierra
Azul
Azul Tierra
Sync Horizontal
Tierra
Sync Vertical
DDC2B Dato línea
comunicación bidi-
reccional
DDC2B Dato reloj
Chasis Tierra
COLOR DE CABLE PIN CONECTOR
Rojo
Desprotejido
Blanco
Rojo
Rojo Protejido
Verde
Verde Cubierto
Azul
Azul Cubierto
Marrón
Negro
Amarillo
Gray
Blanco
Escudo
Pin 1
Pin 6
Pin 2
Pin 7
Pin 3
Pin 8
Pin 13
Pin 10+5
Pin 14
Pin 15
Pin 12
Escudo
