11 – Schneller Wechsel zwischen Displayinformationen
V I
L1
L2
L3
Out1
Start-
anzeige

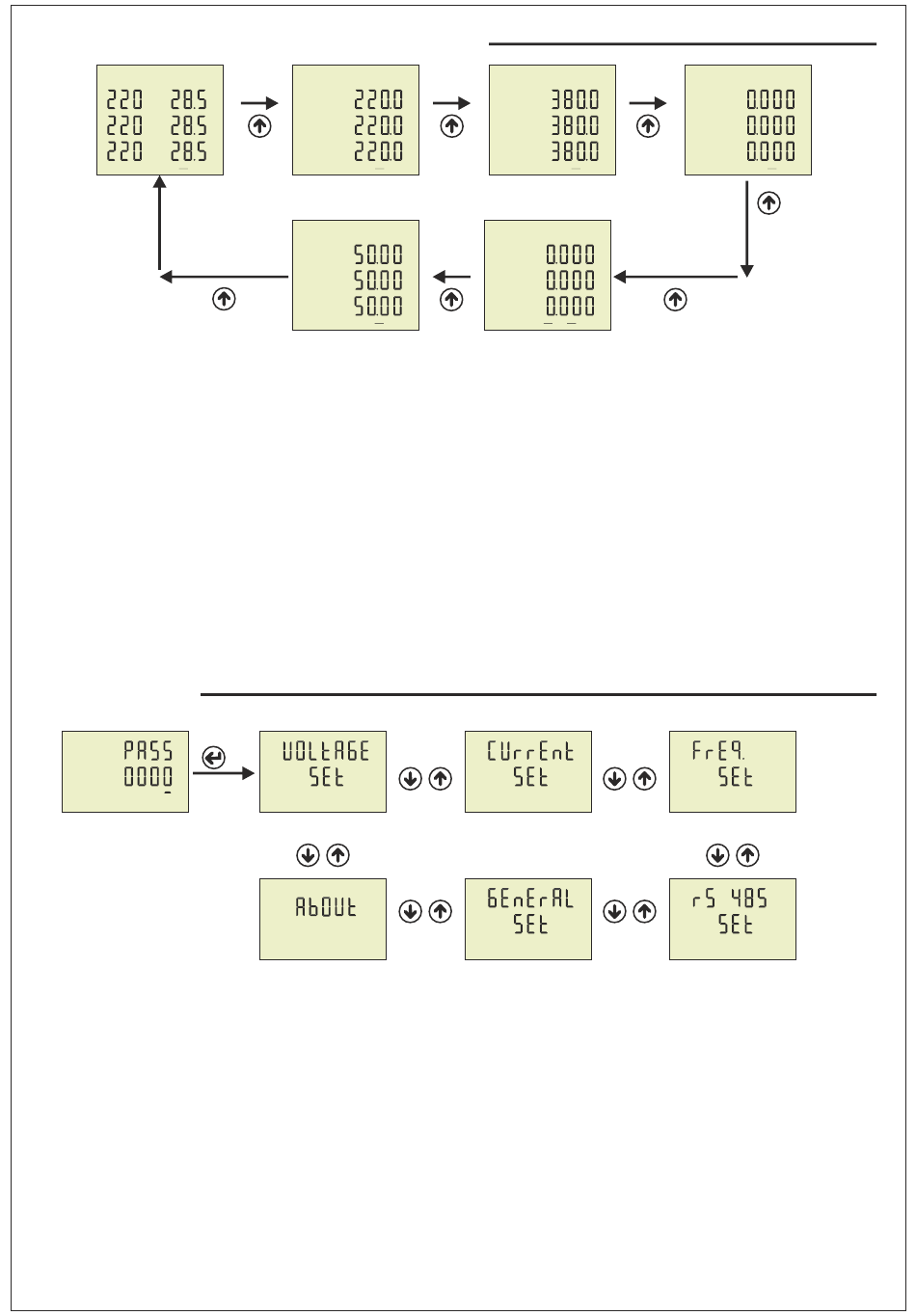

Die Startanzeige wird dargestellt, wenn das Gerät mit Energie versorgt wird. Wenn Sie UP drücken,
um andere Daten einzusehen, wird als erstes zu Abbildung 3 gewechselt. Wechsel zu Abbildung 7 durch
Drücken von UP. Wechsel zu Abbildung 11 durch Drücken von UP. Wechsel zu Abbildung 16 durch
Drücken von UP. Wechsel zu Abbildung 21 durch Drücken von UP. Wechsel zurück zur Startanzeige
durch Drücken von UP.
Wenn Sie die minimalen, maximalen, Mittel- und Bedarfswerte einsehen möchten, nutzen Sie DOWN.
Um zurück zur Startanzeige zu gelangen, können Sie ESC drücken.
12 – Einstellungen:
Abbildung 25
Abbildung 25: Drücken Sie MENU, um in die Eingabemaske des Passworts zu gelangen.
Wechsel zu Abbildung 26 durch Eingabe des Passworts und Drücken von MENU.
Abbildung 26: Einstellungen für Spannungswerte. Wechsel zu Abbildung 27 durch Drücken von UP.
Abbildung 27: Einstellungen für Stromwerte. Wechsel zu Abbildung 28 durch Drücken von UP.
Abbildung 28: Einstellungen für Frequenzen. Wechsel zu Abbildung 29 durch Drücken von UP.
Abbildung 29: Einstellungen für die RS-485-Schnittstelle. Wechsel zu Abbildung 30 durch
Drücken von UP.
Abbildung 30: Allgemeine Einstellungen. Wechsel zu Abbildung 31 durch Drücken von UP.
Abbildung 31: Geräteinformation. Diese Maske gibt allgemeine Informationen wie Seriennummer und
Versionsnummer zum Gerät wieder. Um das Menü zu verlassen, drücken Sie ESC.
