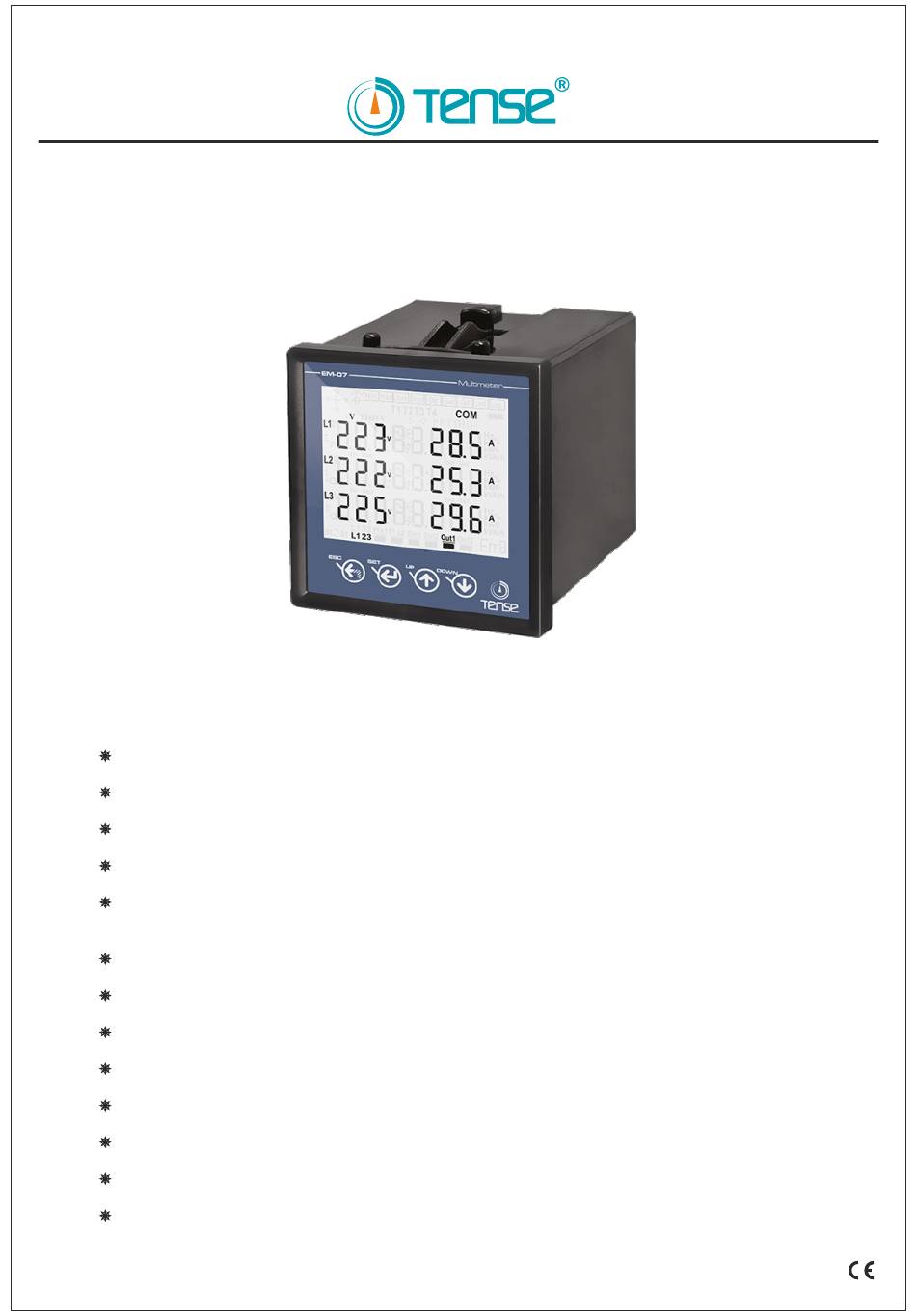

EM-07
Bedienungsanleitung
Rs485 Modbus RTU
71.5 x 61.5 mm LCD
3-phasige Spannungs- und Strommessung
Zeigt U1, U2, U3, U12, U23, U31, I1, I2, I3, S1, S2, S3, F1, F2, F3
Zeigt die minimalen, maximalen und durchschnittlichen Werte von
U1, U2, U3, U12, U13, U23, U31, F1, F2, F3
Zeigt die minimalen, maximalen, durchschnittlichen und Bedarfswerte von I1, I2, I3, S1, S2, S3
Hoch-/ Niederspannungsmessung, Strommessung, Frequenzmessung (einstellbar)
L-N oder L-L Schutz (einstellbar)
1x Relais-Output
Spannungs-, Strom- und Frequenzschutz
Drehfeldanzeige
Aufgenommene Bedarfswerte löschbar
Einstellungsmenü mit Passwortschutz
Tense Electric Electronic
MADE IN TURKEY
Inhaltsverzeichnis
Verwandte Anleitungen für Tense EM-07
Inhaltszusammenfassung für Tense EM-07
- Seite 1 Zeigt die minimalen, maximalen, durchschnittlichen und Bedarfswerte von I1, I2, I3, S1, S2, S3 Hoch-/ Niederspannungsmessung, Strommessung, Frequenzmessung (einstellbar) L-N oder L-L Schutz (einstellbar) 1x Relais-Output Spannungs-, Strom- und Frequenzschutz Drehfeldanzeige Aufgenommene Bedarfswerte löschbar Einstellungsmenü mit Passwortschutz Tense Electric Electronic MADE IN TURKEY...
-
Seite 2: 240Vac
1 – Anschlussdiagramme: Abbildung 1: 3P3W Anschluss: 3 Phasen Strom und 3 Phasen Spannung ohne Neutralleiter; Niederspannung Last 85V-240VAC 50/60Hz. <6VA Abbildung 1 5A/250V AC Abbildung 2: 3 Phasen Strom und 3 Phasen Spannung mit Neutralleiter; Niederspannung; Mittelspannungsmessung möglich mit Spannungstransformator Last M.V. -
Seite 3: Zu Beachten Bei Auswahl Und Anschluss Von Stromwandlern
Reinigung sicher, dass das Gerät ordnungsgemäß funktioniert, indem Sie es wieder korrekt nach Anweisung verdrahten und es mit Spannung versorgen. 5 – Allgemeines: Das Multimeter EM-07 misst die Spannung, den Strom, die minimale und maximale Scheinleistung, sowie Bedarfswerte bezüglich der Last im System. -
Seite 4: Startanzeige
6 – Startanzeige: 1 – Phase, auf die sich die angezeigten Werte beziehen 2 – Anzeiger für minimale Messwerte 3 – Anzeiger für maximale Messwerte 4 – Anzeiger für durchschnittliche Messwerte 5 – Anzeiger für Bedarfswerte 6 – Indikator für serielle Kommunikation 7 –... -
Seite 5: Fehlercodes
8 – Fehlercodes: Falls das Gerät im Fehlerfall auslösen sollte, fällt das Relais ab, die Displaybeleuchtung blinkt und im Display erscheint unten rechts der Fehlercode (ERR). Diese Codes sind wie in der folgenden Tabelle definiert: Error Code Information Error Code Information Err6 Niederfrequenzfehler... - Seite 6 Out1 Out1 Out1 Out1 Out1 Abbildung 11 Abbildung 12 Abbildung 13 Abbildung 14 Abbildung 15 Abbildung 11: Zeigt die Stromwerte der Phasen. Wechsel zu Abbildung 12 durch Drücken von DOWN. Abbildung 12: Zeigt die minimalen Stromwerte der Phasen. Wechsel zu Abbildung 13 durch Drücken von DOWN.
-
Seite 7: Schneller Wechsel Zwischen Displayinformationen
11 – Schneller Wechsel zwischen Displayinformationen Out1 Out1 Out1 Out1 Abbildung 3 Start- Abbildung 7 Abbildung 11 anzeige Out1 Out1 Din1 Abbildung 21 Abbildung 16 Die Startanzeige wird dargestellt, wenn das Gerät mit Energie versorgt wird. Wenn Sie UP drücken, um andere Daten einzusehen, wird als erstes zu Abbildung 3 gewechselt. -
Seite 8: Einstellungen Für Spannungswerte
13.1 – Einstellungen für Spannungswerte: Abbildung 26 Abbildung 32 Abbildung 33 Abbildung 34 Abbildung 50 Abbildung 35 Gehen Sie in das Menü und geben Sie das Passwort ein (Standardpasswort = 0000), um in die Programmliste zu gelangen. Abbildung 26 wird angezeigt, wenn Sie das Passwort eingegeben haben und den Menü-Taster drücken. - Seite 9 Pr.1: Überspannungsschutz Wert: Begrenzt die maximal zulässige Betriebsspannung der Last Voreinstellung: 250V; Min: 1V; Max: 300V Abbildung 32 Pr.2: Überspannungsschutz Verzögerungszeit: Begrenzt die Verzögerungszeit zum Öffnen des Relais. Verzögerungszeit zum aktivieren des Ausgangs. Falls irgendeine Spannung den Grenzwert überschreitet, öffnet sich der Relaiskontakt am Ende der Verzögerungszeit.
- Seite 10 Pr.11: Spannungsdifferenzschutz zwischen Phasen Wert: Bestimmt die kontrollierte Spannungsdifferenz. Asymmetrieverhältnis: Das Gerät berechnet den Wert, indem die Differenz zwischen höchster und niedrigster Phasenspannung durch die Höchste geteilt wird. Asysmmetrieverhältnis = [(Höchste Spannung – Niedrigste Spannung) / Höchste Abbildung 42 Spannung] x 100 Voreinstellung: 20 %;...
-
Seite 11: Einstellungen Für Stromwerte
13.2 – Einstellungen für Stromwerte: Abbildung 27 Abbildung 51 Abbildung 52 Abbildung 53 Gehen Sie in das Menü und geben Sie das Passwort ein Abbildung 71 Abbildung 54 (Standardpasswort = 0000), um in die Programmliste zu gelangen. Abbildung 26 (Einstellungen für Spannungswerte) wird angezeigt, wenn Sie das Passwort eingegeben haben und den Menü-Taster drücken. - Seite 12 Pr.20: Überstromschutz Wert: Bestimmt den maximal zulässigen Betriebsstrom Voreinstellung: 3,0 A; Min: 0,1 A; Max: 5,0 A Abbildung 51 Pr.21: Überstromschutz Verzögerungszeit: Begrenzt die Verzögerungszeit zum Öffnen des Relais. Verzögerungszeit zum aktivieren des Ausgangs. Falls irgendein Strom den Grenzwert überschreitet, öffnet sich der Relaiskontakt am Ende der Verzögerungszeit. Voreinstellung: 3 s;...
- Seite 13 Pr.30: Stromdifferenzschutz zwischen Phasen Wert: Bestimmt die kontrollierte Strom- differenz. Asymmetrieverhältnis: Das Gerät berechnet den Wert, indem die Differenz zwischen höchstem und niedrigstem Phasenstrom durch den Höchsten geteilt wird. Asysmmetrieverhältnis = [(Höchster Strom – Niedrigster Strom) / Höchster Strom] x 100 Abbildung 61 Voreinstellung: 30 %;...
-
Seite 14: Frequenzeinstellungen
Pr.40: Toleranzzeit Faktor: Der maximal zu tolerierende Strom beträgt das 3-5-fache des üblichen Strombedarfs. Beispiel: Überstromschutz Wert beträgt 5,0 A, der Toleranzzeit Faktor beträgt 1,5. Der Toleranzstrom beträgt entsprechend Abbildung 71 5 A x 1,5 = 7,5 A, also darf die Last bis zu 35 A im Startmoment beziehen. Voreinstellung: 3,0;... - Seite 15 Pr.42: Überfrequenzschutz Verzögerungszeit: Begrenzt die Verzögerungszeit zum Öffnen des Relais. Verzögerungszeit zum Aktivieren des Ausgangs. Falls irgendein Strom den Grenzwert überschreitet, öffnet sich der Relaiskontakt am Ende der Verzögerungszeit. Abbildung 73 Voreinstellung: 3 s; Min: 1 s; Max: 10000 s Pr.43: Überfrequenzschutz Reset-Zeit: Begrenzt die Zeit zum Schließen des Relaiskontakts.
-
Seite 16: Rs485 Einstellungen
13.4 – RS485 Einstellungen: Abbildung 29 Abbildung 83 Abbildung 84 Gehen Sie in das Menü und geben Sie das Passwort ein (Standardpasswort = 0000), um in die Programm- liste zu gelangen. Abbildung 26 (Einstellungen für Spannungswerte) wird angezeigt, wenn Sie das Passwort eingegeben haben und den Menü-Taster drücken. -
Seite 17: Geräteinformationen
Pr.55: Passwortschutz aktivieren/deaktivieren: In diesem Menü kann das Benutzerpasswort aktiviert oder deaktiviert werden. Wenn das Passwort aktiviert ist, muss SET betätigt werden, während die aktuellen Messwerte angezeigt werden und die Passworteingabe erfolgen, um in das Hauptmenü zu gelangen. Abbildung 86 Voreinstellung: Deaktiviert (Disable);... -
Seite 18: Passwort Ändern
15 – Passwort ändern: Schritt 1 Schritt 2 Schritt 3 Beispiel Schritt 1: Drücken Sie SET und geben Sie das Passwort ein, um ins Menü zu gelangen. Die Spannungseinstellungen werden zuerst gezeigt und durch Drücken von UP gelangen Sie zu den allgemeinen Einstellungen. -
Seite 19: Unterspannungsschutz Wert Ändern
18 – Unterspannungsschutz Wert ändern: Schritt 1 Schritt 2 Schritt 3 Schritt 1: Drücken Sie SET und geben Sie das Passwort ein, um ins Menü zu gelangen. Die Spannungs- einstellungen werden gezeigt. Bestätigen Sie mit SET. Schritt 2: Pr.1 wird angezeigt, wenn Sie SET drücken. Durch Drücken von UP wird Pr.6 angezeigt. Hier können Sie den Wert für den Unterspannungsschutz ändern. -
Seite 20: Spannungsdifferenzschutz Wert Ändern
21 – Spannungsdifferenzschutz Wert ändern: Schritt 1 Schritt 2 Schritt 3 Schritt 1: Drücken Sie SET und geben Sie das Passwort ein, um ins Menü zu gelangen. Die Spannungs- einstellungen werden gezeigt. Bestätigen Sie mit SET. Schritt 2: Pr.1 wird angezeigt, wenn Sie SET drücken. Durch Drücken von UP wird Pr.11 angezeigt. Hier können Sie den Wert für den Spannungsdifferenzschutz ändern. -
Seite 21: Schnelleinstellungen
24 – Schnelleinstellungen: Diese Sektion bietet die meistgenutzten Parametereinstellungen. Sie können Ihr System anpassen, indem Sie diese auf ihre Anforderungen abstimmen. Die Parameter sind Über- und Unterspannungsschutz Wert und Hysterese, Spannungsdifferenz- schutzwert, Über- und Unterstromschutz Wert und Hysterese, Stromwandler Teilerverhältnis, Toleranzzeit und -faktor. Drücken Sie SET und geben Sie das Passwort ein, um in das Menü... - Seite 22 Das Stromeinstellungsmenü beinhaltet Einstellungen zu Über- und Unterstromschutz, Stromwandler Teilerverhältnis und Toleranzzeit. Abbildung 27 Pr.36 wird für den Überstromschutz genutzt. Es erlischt bei Drücken von SET. Der Wert lässt sich durch UP/DOWN erhöhen oder verringern. Drücken Sie SET zum Speichern. Abbildung 67 wird angezeigt, wenn Sie SET drücken.
-
Seite 23: Parameter Tabelle
25 - Parameter Tabelle: Minimum Maximum Vor- Parameter Menu Parameter Einheit Werte Werte einstellung Nummer Pr.1 High Voltage Value Volt Sekunden Pr.2 High Voltage Delay Time 10000 Sekunden Pr.3 High Voltage Reset Time 10000 Pr.4 High Voltage Hysteresis Volt Pr.5 High Voltage Protection Enable Disable... -
Seite 24: Modbus Tabelle
26 - Modbus Tabelle: MODBUS REGISTER TABELLE ADRESSE ADRESSE REGISTER BEREICH EINHEIT MULTIPLIKATOR FORMAT (DEC) (HEX) 4000 Voltage Transformer Ratio(VTR) 1-999 Unsigned 16-bit 4001 Current Transformer Ratio(CTR) 1 - 2000 Unsigned 16-bit 4002 Voltage L1-N 0,1 x VTR Unsigned 16-bit 4003 Voltage L2-N 0,1 x VTR... - Seite 25 26 - Modbus Tabelle Fortsetzung: MODBUS REGISTER TABELLE ADRESSE ADRESSE REGISTER BEREICH EINHEIT MULTIPLIKATOR FORMAT (DEC) (HEX) 4072 Apparent Power L1 1 x CTR x VTR Unsigned 16-bit 4073 Apparent Power L2 1 x CTR x VTR Unsigned 16-bit 4074 Apparent Power L3 1 x CTR x VTR Unsigned 16-bit...
-
Seite 26: Inhaltsverzeichnis
Verbindungstyp Steckverbindung Muratpaşa Mah. Uluyol Cad. Kabeldurchmesser 1.5mm² İşkent Sanayi Sitesi, E-Blok, 1.Kat Installation Frontplattenmontage BAYRAMPAŞA / ISTANBUL / TURKEY Tel: 0212 578 04 38 - 48 Fax: 0212 578 04 36 Betriebshöhe <2000 Meter Web: www.tense.com.tr Mail: info@tense.com.tr -25-...
