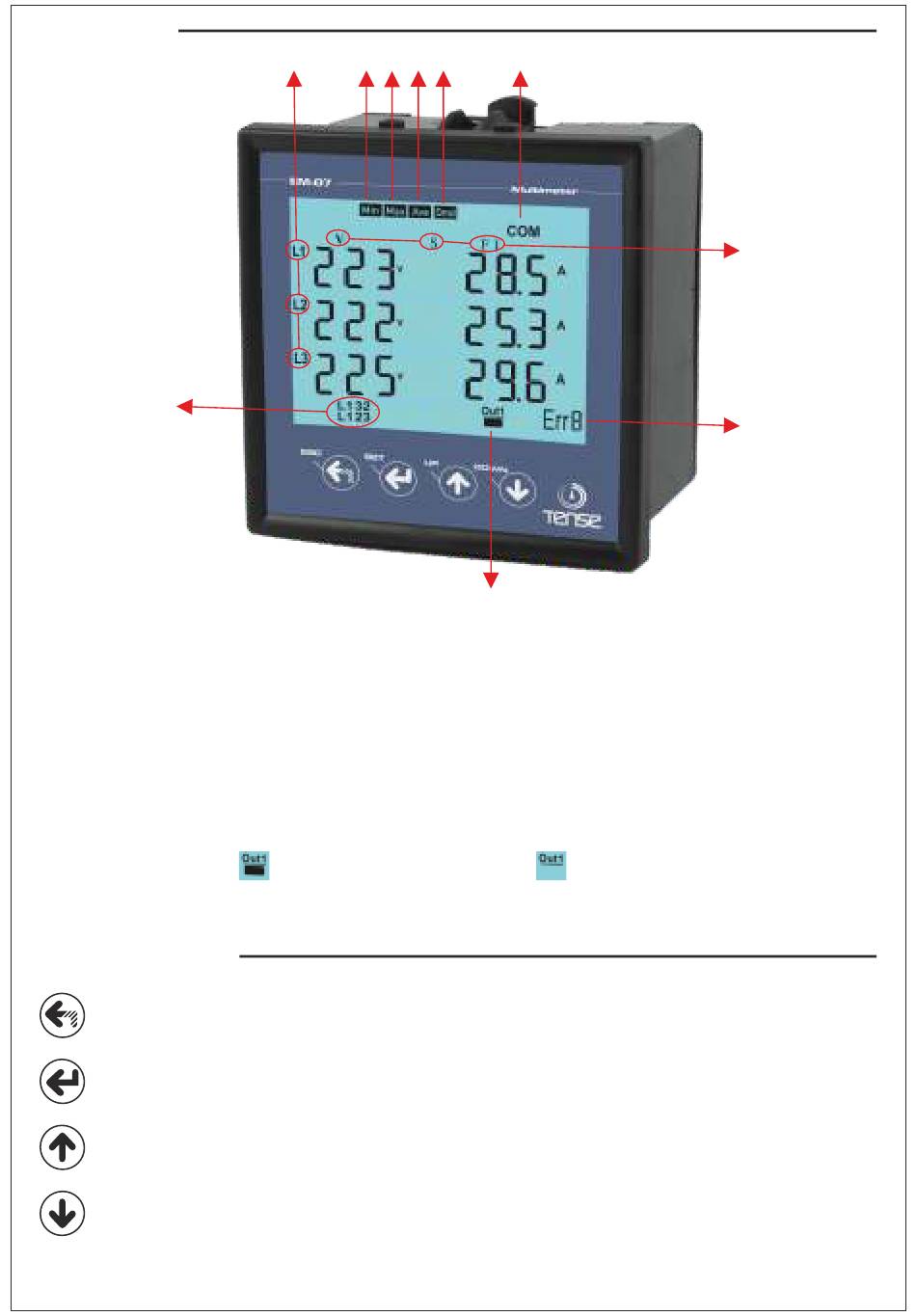

6 – Startanzeige:
10
1 – Phase, auf die sich die angezeigten Werte beziehen
2 – Anzeiger für minimale Messwerte
3 – Anzeiger für maximale Messwerte
4 – Anzeiger für durchschnittliche Messwerte
5 – Anzeiger für Bedarfswerte
6 – Indikator für serielle Kommunikation
7 – Messwerttyp
8 – Fehlermeldungsnummer
9 – Zustand des Relais.
10 – Drehfeldanzeige. „L123" zeigt ein Rechtsdrehfeld an, „L132" ein Linksdrehfeld
7 – Definition der Taster:
Messanzeige -> Zurück zur Startanzeige. Menüanzeige -> Menü verlassen.
ESC:
Parametereinstellungen -> Ohne Speichern zurück zur Menüanzeige.
Fehleranzeige -> Manuelles Zurücksetzen.
Messanzeige -> Menü aufrufen. Menüanzeige -> Parametereinstellungen aufrufen.
SET:
Parametereinstellungen -> Speichern und zurück zur Menüanzeige
Messanzeige -> Wechsel von einem Messwert zum anderen.
UP:
Menüanzeige -> Wechsel von einem Menüpunkt zum anderen.
Parameteränderung -> Erhöhen des Parameterwerts
DOWN:
Messanzeige -> Wechsel von einer Messart zur anderen (min, max, avg, dmd).
Menüanzeige -> Wechsel von einem Menüpunkt zum anderen.
Parameteränderung -> Verringern des Parameterwerts
1 2 3 4 5
bedeutet, das Relais ist betätigt,
-3-
6
9
bedeutet, es ist unbetätigt
7
8
