ISOSTEM BEDIENUNGSANLEITUNG
A -P
LARM ORT

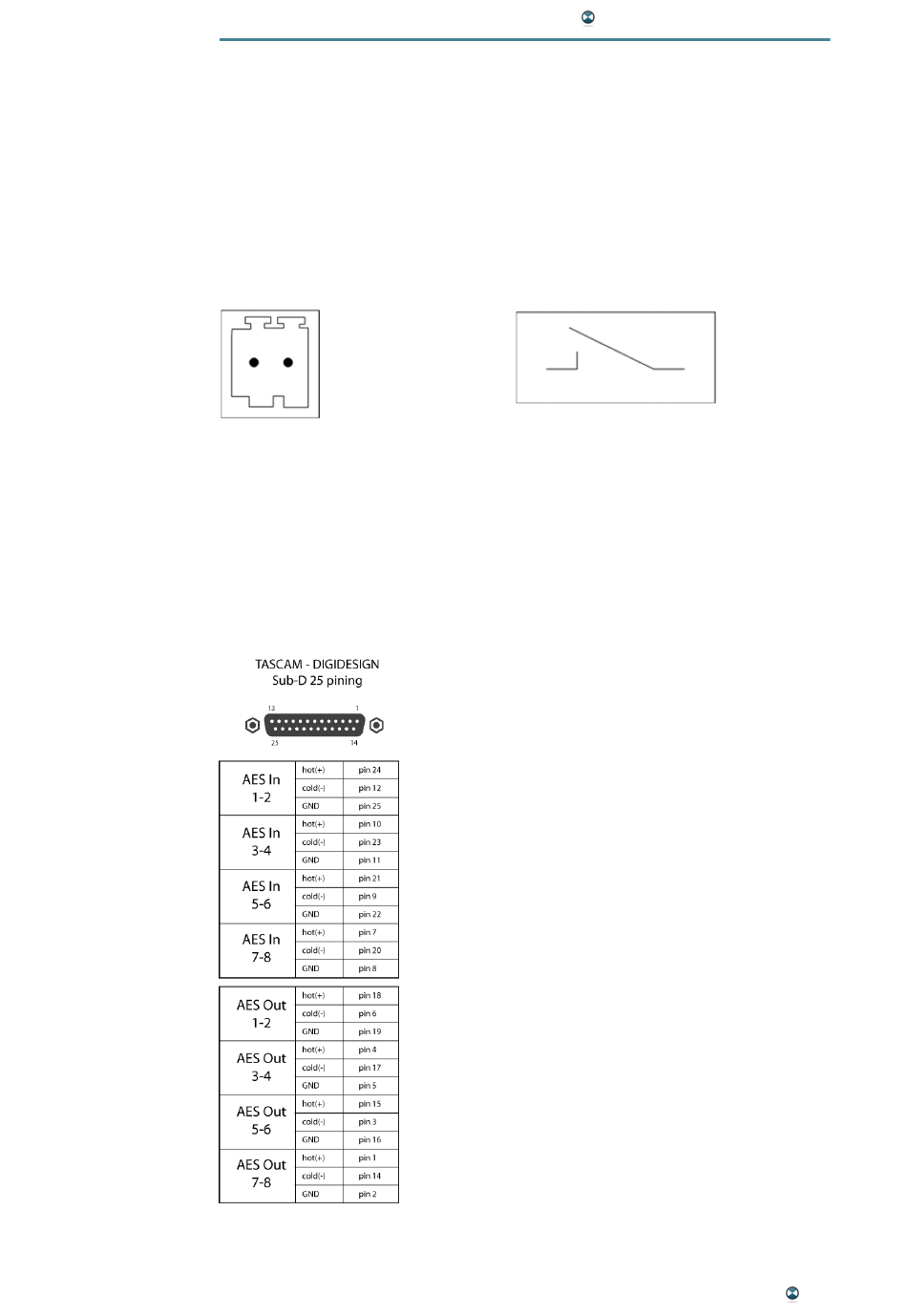

Der Alarm-Port signalisiert den Systemstatus auf elektrischem Wege. Er ist
als zweipolige Phoenix-Buchse (2,5 mm male) ausgeführt. Intern sind die
beiden Anschlüsse mit Relais-Kontakten verbunden. Es handelt sich also
um eine passive Schnittstelle mit zwei Schaltzuständen:
Kontakte geschlossen: Kein Alarm, Gerät arbeitet ordnungsgemäß
Kontakte offen: Gerätefehler oder fehlende Stromversorgung
Maximal-Last der Relais-Kontakte: 2 mA/250 VAC
W C -E
ORD LOCK INGANG
1 x BNC max. 2..5Vp-p
AES/EBU-S
CHNITTSTELLE
Der AES/EBU-Anschluss ist nach dem Tascam-Schema verdrahtet:
Anhang 45
