P S
ARALLELES ETUP FÜR

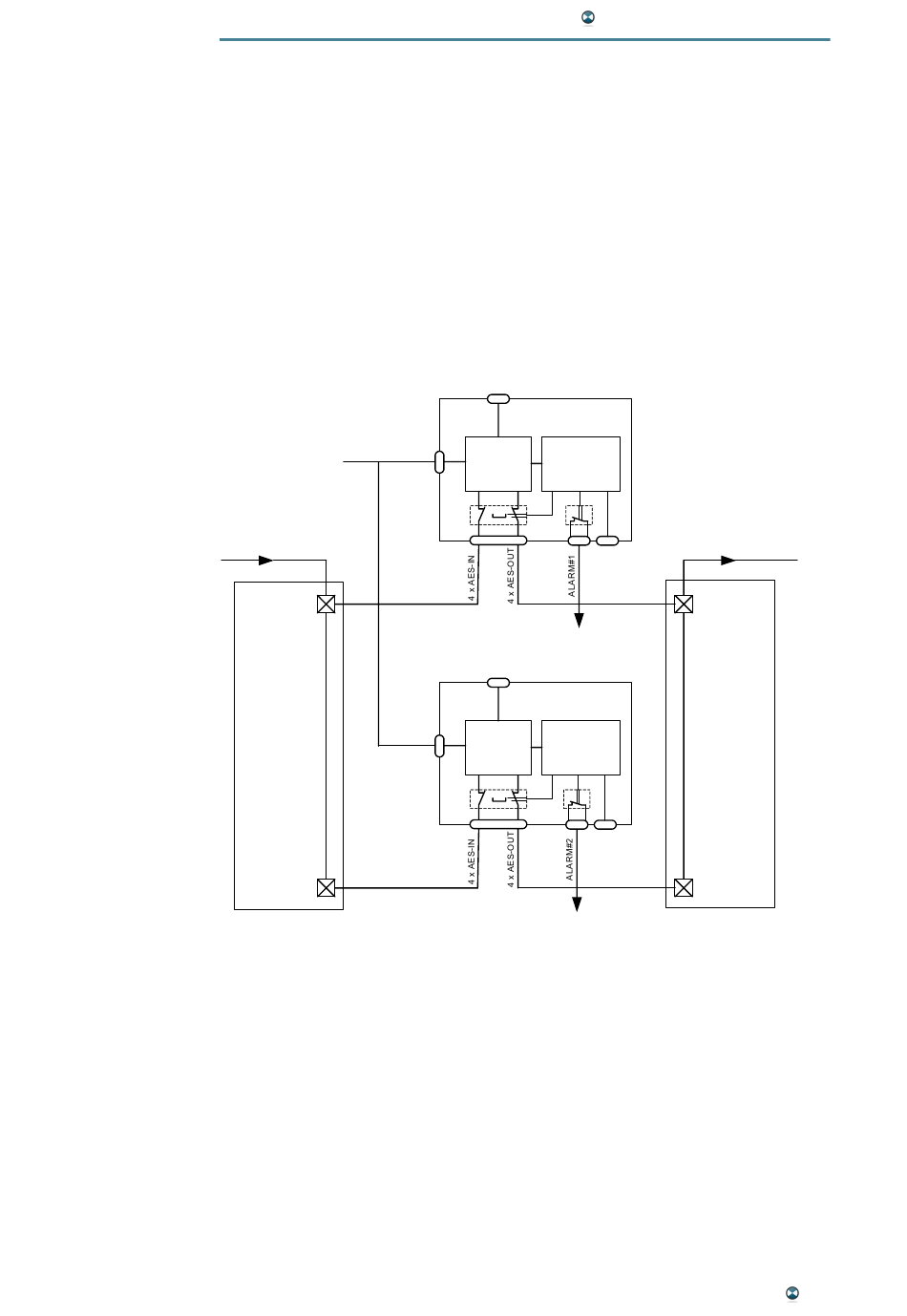

Das Blockschaltbild unten zeigt das parallele Setup von zwei
Live-Einheiten. Dazu wird eine externe Audio-Kreuzschiene mit den folgen-
den Eigenschaften benötigt:
- Zwei Vierfach-Koppelpunkte für AES-Eingänge (CPI-1, CPI-2),
- Zwei Vierfach-Koppelpunkte für AES-Ausgänge (CPO-1, CPO-2) sowie
- Zwei binäre Steuereingänge zur Verarbeitung der Alarm-Ausgänge der
®
ISOSTEM -Einheiten mit Steuerungsmöglichkeit für die AES-Koppelpunkte
(CPI-1/2 und CPO-1/2).
6 x GPI-
PRESET
4 x AES-IN
CPI-1
Input-
6 x GPI-
PRESET
Matrix
CPI-2
Paralleles Audio- und Alarm-Setup zweier ISOSTEM Live-Einheiten für 24/7-Betrieb
Für einen korrekten Parallelbetrieb ist die Link-Verbindung nicht zwingend
erforderlich. Im Prinzip arbeiten beide Einheiten als Einzelgeräte.
Die externe Audio-Matrix muss die Alarm-Relaisausgänge beider Einheiten
(ALARM#1, ALARM#2) verarbeiten und muss sicherstellen, dass die AES-
Ein- und Ausgänge jeder Einheit in allen Situationen stets elektrisch ge-
trennt sind.
