Modell
XM(i) / XT(i)
Gesamtlänge
max. 6.000 mm
L
0
Max. zul. Temp.
T1... T4 bis +100 °C
(Medium/Um-
T5 bis +65 °C
gebung)*
T6 bis +50 °C
Zulassungen*
TÜV 01 ATEX 1717
Abmessungen XM(i) / XT(i)
78
Erdungsklemme
M4
4x
Dichtung
Klemmstein (XMi)
Messumformer (XTi)
Gewindestift
Schlauchschelle
13x1
Typenschild
9
EG-Baumusterprüfbescheinigung
Ex-Geräte: Beachten Sie die EG-Baumusterprüfbescheinigung. Siehe Anhang.
USE... = ATEX 1717-USE-XTi-DE.pdf | MUEX = ATEX 1538-MUX-EN.pdf
8
Modell
MUEX*
MU3L
Versorgungsspannung:
8... 24 V DC*
8... 35 V DC
eigensicher nach EN 60079-11:2007 oder gleichwertig*
Ausgangssignal:
4... 20 mA
Aktualisierungszeit:
135 ms
(+UB-8) / 0,023 Ohm;
Bürde:
0,01 % v. M.E. / 100 Ohm
Signal bei Schleifenbruch:
3,5 mA
Ansprechzeit:
0,33 s
Genauigkeit:
0,2 % v. M.E.
Sondenmesswertkreis:
3-Leiter-Potentiometerschaltung
Zulassung*:
II 1 G Ex ia IIC T4 oder T6
I 1 D Ex iaD
Zertifikat Nr.*:
KEMA 03ATEX1538
Ex-Daten*:
U
= 30 V DC; I
= 120 mA DC
i
i
P
= 0,84 W; L
10 µH
i
i
C
= 1 nF
i
Anschlussschema MUEX* / MU3L
(Eigensichere *)
8...24* / 35 V DC
Stromversorgung
Anzeige 4...20 mA
Anschlusskasten KLS
Messwertumformer
Messwertumformer
MU3L
Sonde
USE3000 / USE6000 /
USE3200 / USE6200 /
XM / XT
USE3200, USE6200, USE15200, XM(i), XT(i) MU3L und MUEX
USE3200
1
Bestimmungsgemäße Verwendung ........................................................................... 2
2
Sicherheitsvorschriften ............................................................................................... 3
3
Normen und Standards ............................................................................................... 4
4
Gewährleistung/Garantie ............................................................................................ 4
Ex-freie Zone*
5
Funktionsprinzip .......................................................................................................... 4
6
Montage/Inbetriebnahme ............................................................................................ 5
7
Wartung ........................................................................................................................ 6
Kategorie 2*
8
Technische Daten ........................................................................................................ 7
9
EG-Baumusterprüfbescheinigung .............................................................................. 8
MUEX*
Barksdale GmbH
Kategorie 1*
Dorn-Assenheimer Straße 27
Sonde*
D-61203 Reichelsheim
XM(i) / XT(i)
Tel.:
+49 (6035) 949-0
Fax:
+49 (6035) 949-111 und 949-113
eMail:
info@barksdale.de
Internet: www.barksdale.de

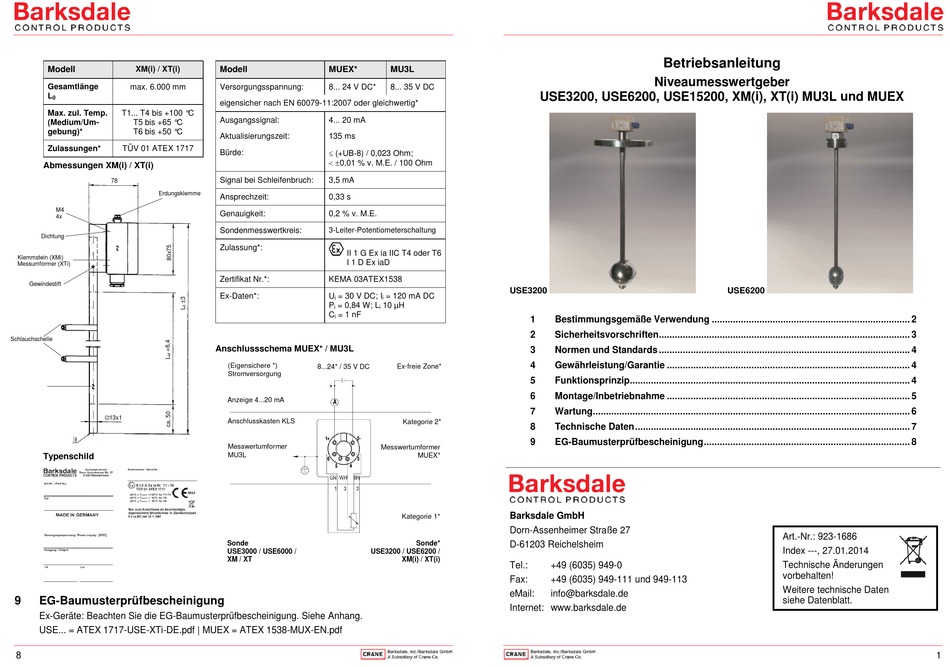

Betriebsanleitung
Niveaumesswertgeber
USE6200
Art.-Nr.: 923-1686
Index ---, 27.01.2014
Technische Änderungen
vorbehalten!
Weitere technische Daten
siehe Datenblatt.
1
Werbung
Verwandte Anleitungen für Barksdale USE3200
Inhaltszusammenfassung für Barksdale USE3200
- Seite 1 Niveaumesswertgeber Gesamtlänge max. 6.000 mm Versorgungsspannung: 8... 24 V DC* 8... 35 V DC USE3200, USE6200, USE15200, XM(i), XT(i) MU3L und MUEX eigensicher nach EN 60079-11:2007 oder gleichwertig* Max. zul. Temp. T1... T4 bis +100 °C Ausgangssignal: 4... 20 mA (Medium/Um- T5 bis +65 °C...
- Seite 2 Bestimmungsgemäße Verwendung VORSICHT Die Sonden USE3200, USE6200, USE15000, XM(i) und XT(i) dienen als Messwertaufnehmer zur Die Sonde muss laut Typenschild für den Einsatzfall geeignet sein. Füllstandmessung von flüssigen Medien in explosionsgefährdeten Bereichen und dürfen nur gemäß Ex-Zulassung TÜV 01 ATEX 1717 in explosionsgefährdeten Bereichen betrieben werden.
- Seite 3 Garantiebestimmungen Bei Arbeiten an den elektrischen Teilen, sind diese zuvor spannungslos zu schalten. Für die Sonden USE3200, USE6200, USE15000, XM(i), XT(i) und den Messwertumformer MUEX gewähren wir eine Garantie gemäß der gesetzlichen Vorschriften auf Funktion und Material unter normalen Betriebs- und Wartungsbedingungen.
- Seite 4 22 HY102 VA120 Sonder (nur USE15200) Die Sonden USE3200, USE6200, USE15000, XM(i) und XT(i) sind bei nicht ansatzbildenden Medien wartungsfrei. 120 Bei Medien mit Ablagerungen müssen die Sonde und der Schwimmer abhängig von der Stärke der Ablagerungen regelmäßig einer Abstreifreinigung unterzogen werden.
