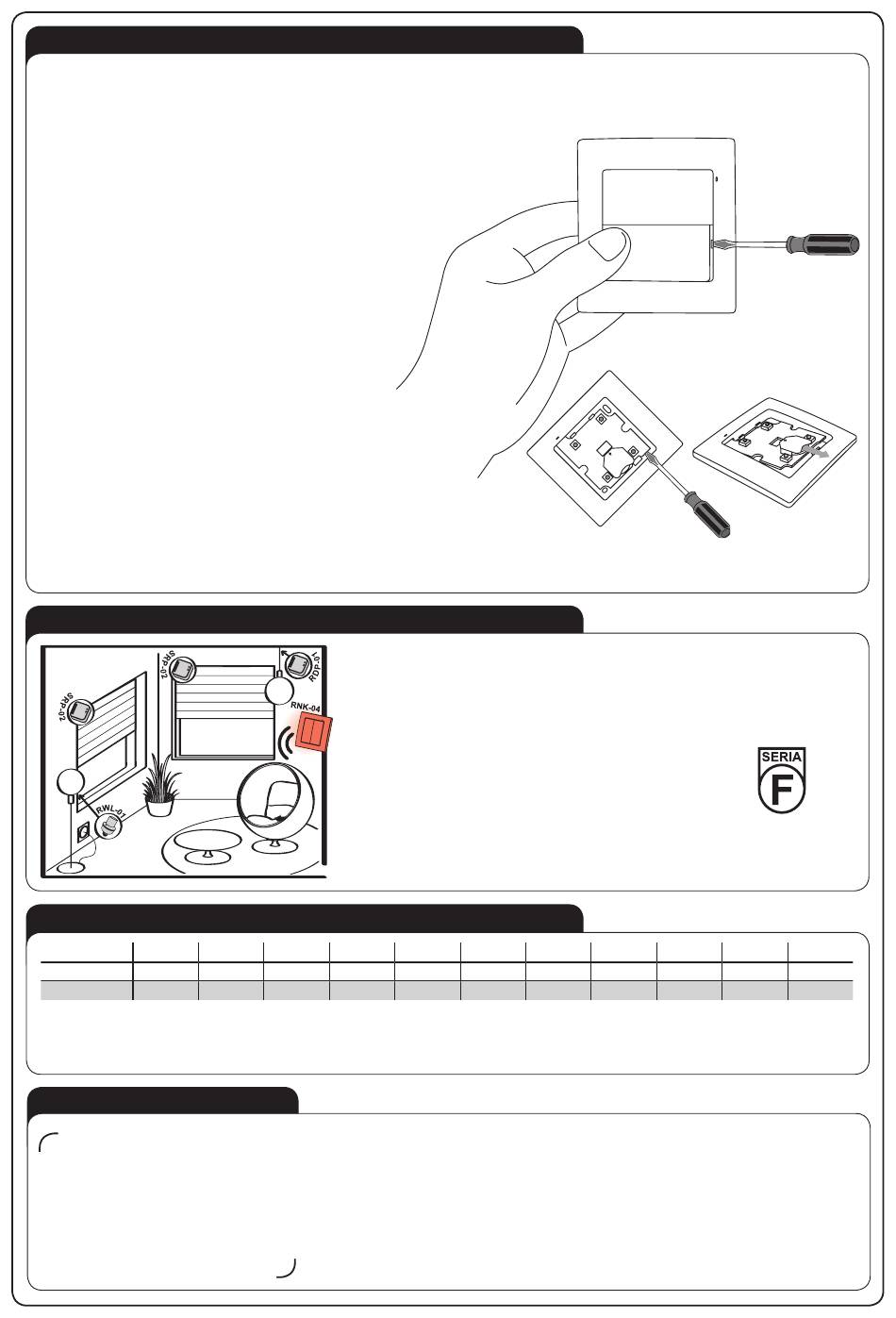

ZAMEL RNK-04 Bedienungsanleitung Seite 2

FUNKTION, BEFESTIGUNG
Durch Drücken der Taste sendet der Sender über 868,32 MHz ein Signal zur Steuerung der EXTA FREE-Empfänger. Die Geräteprogrammierung
(Hinzufügen eines Senders zum Empfängerspeicher) ist im jeweiligen EXTA FREE-Handbuch detailliert beschrieben.
Die Reichweite (bis zu 250 m in Abhängigkeit vom Empfänger) kann über einen Zwischensender oder mehrere Zwischensender RTN-01 erhöht werden.
Das Gerät kann an jeder Position durch Verwendung von doppelseitigem Klebeband oder Wanddübeln 5 x (3 x 30) mm befestigt werden.
Befestigung über Wanddübel:
1. Entfernen Sie die Tasten - drücken Sie dazu eine Taste an
einer Seite und stecken Sie an der anderen Seite einen
Schraubendreher in den Schlitz und heben Sie die Taste an.
2. Wählen Sie eine Stelle an der Wand, wo der
Sender befestigt werden soll, und bohren Sie zwei
Befestigungslöcher entsprechend der Löcher im Sender.
3. Stecken Sie Wanddübel in die Löcher.
4. Befestigen Sie den Hauptteil mit Schrauben in Wanddübeln.
5. Setzen Sie die Tasten wieder ein.
BATTERIEWECHSEL
Ein erforderlicher Batteriewechsel wird durch die rote
LED angezeigt, wenn diese während der Übertragung
blinkt.
1. Entfernen Sie die Tasten (Abb. 1).
2. Hebeln Sie mit einem Schraubendreher die Leiterplatte
von der unteren Klemme (Abb. 2) und entfernen Sie diese
vom Hauptteil.
3. Entfernen Sie die Batterie aus der Halterung. (Abb. 3)
4. Setzen Sie eine neue Batterie ein. Beachten Sie dabei
die Polarisationsangaben für die Batterie. Eine falsch
eingesetzte Batterie kann zur Beschädigung des
Geräts führen.
5. Setzen Sie die entfernte Leiterplatte wieder in den
Hauptteil ein.
6. Setzen Sie die Tasten wieder ein.
VORSICHT: Vor dem Batteriewechsel wird empfohlen, eine der Tasten 5 Sekunden lang zu drücken, bevor die Batterie in die Halterung eingesetzt
wird. Drücken Sie danach die mehrere Male die Sendetaste, um den korrekten Betrieb zu prüfen. Wenn der Sender nicht korrekt funktioniert,
wiederholen Sie den Batteriewechsel.
ANWENDUNG
GEMEINSAME VERWENDUNG UND REICHWEITE
Symbol ROP-01
RNK-02 180 m
RNK-04 180 m
VORSICHT: Die angegebene Reichweite bezieht sich aufs Freie und einen idealen Zustand ohne natürliche oder künstliche Hindernisse. Wenn Hindernisse zwischen einem
Sender und einem Empfänger vorhanden sind, sollte die mögliche Reichweite um folgende Werte verringert werden:
Holz und Gipskarton: von 5 bis 20 %, Ziegelstein: von 10 bis 40 %, Stahlbeton: von 40 bis 80 %, Metall: von 90 bis 100%, Glas: von 10 bis 20 %. Überirdische und unterirdische
Versorgungsleitungen und Starkstromleitungen, Funk- und Fernsehsender und GSM-Sender in der Nähe des Systems können die Reichweite ebenfalls beeinträchtigen.
GARANTIEKARTE
Für dieses Produkt gilt eine Garantie von 24 Monaten.
Stempel und Unterschrift des Verkäufers,
Verkaufsdatum
4-Kanal Funksender RNK-04
steuert den Funk-Lichtschalter
RWL-01 (einschalten/ausschalten),
1-Kanal Funkdimmer RDP-01
(einschalten/ausschalten oder
dimmen) oder Funk Rolladen-
Controller SRP-02
(aufmachen/zumachen
von Rollladen).
ROP-02 ROB-01 SRP-02
200 m 200 m 200 m
200 m 200 m 200 m
1. ZAMEL gewährt eine Gewährleistung von zwei Jahren für seine Produkte.
2. Folgendes wird von der ZAMEL-Gewährleistung nicht abgedeckt:
a) mechanische Defekte aufgrund von Transport, Laden/Entladen oder anderen Umständen;
b) Defekte aufgrund von fehlerhafter Installation oder fehlerhaftem Betrieb des ZAMEL-Produkts;
c) Defekte aufgrund von Veränderungen, die vom KÄUFER oder jedwedem Dritten an verkauften Produkten oder Ausrüstung, die
für die ordnungsgemäße Funktion der verkauften Produkte erforderlich sind, vorgenommen wurden;
d) Defekte aufgrund von höherer Gewalt oder zufälligen Ereignissen, für die ZAMEL nicht haftbar ist;
e) Spannungsversorgung (Batterien), die für das Gerät zum Zeitpunkt des Verkaufs bereitgestellt werden müssen (falls zutreffend).
3. Alle Ansprüche in Bezug auf die Gewährleistung müssen vom KUNDEN nach Entdeckung des Defekts in Schriftform an den
Händler übermittelt werden.
4. ZAMEL prüft die Ansprüche in Übereinstimmung mit den bestehenden gesetzlichen Bestimmungen.
5. ZAMEL erfüllt den Anspruch nach eigenem Ermessen z. B. durch Austausch des Produkts, Reparatur des Produkts oder
Rückerstattung.
6. Die Rechte des Käufers aufgrund der Abweichung der Waren von den vertraglich zugesicherten Eigenschaften werden durch
die Garantie nicht ausgeschlossen, beschränkt oder ausgesetzt.
SRP-03 RWG-01 RWL-01 ROM-01 ROM-10
200 m 250 m 180 m
200 m 250 m 180 m
Abb. 1
Abb. 2
Die ZAMEL-Geräte, die mit
diesem Zeichen versehen sind,
können beliebig miteinander
verwendet werden.
RDP-01
250 m 250 m 180 m
250 m 250 m 180 m
Abb. 3
RTN-01
250 m
250 m
