Ohlins HOS MI30 Vorne Montageanleitung

Einstellungen
Adjustments
WARNUNG!
Stellen Sie vor der ersten Fahrt sicher, dass
die vorhandenen Stoßdämpfereinstellungen
Before driving, always make sure that the
mit den von ÖHLINS empfohlenen Einstell-
basic settings made by Öhlins are according
werten übereinstimmen. Lesen Sie zuerst
to recommended Set-up Data. Read about
das Handbuch bevor Sie Anpassungen und
adjustments and setting up in the Öhlins
Einstellarbeiten am Stoßdämpfer ausführen.
Owner's Manual before you make any
Kontaktieren Sie einen ÖHLINS Stützpunkt
adjustments. Contact an Öhlins dealer if you
wenn Sie Fragen in Bezug auf die Abstimmung
have any questions about setting up the
des Stoßdämpfers haben.
shock absorber.
Bei einer unbelasteten Federlänge von 200
mm beträgt die Standard Federvorspannung
The standard preload is 2 mm from a free
2 mm. Somit hat die Feder im vorgespann-
length of 200 mm, giving 198 mm installed
ten Zustand eine Länge von 198 mm. Siehe
length, see fig ④.
Abbildung 4
Set-up Data
Einstellwerte
Empfohlenes Set-Up
Recommended set-up
Zugstufe: 10 Klicks
Rebound 10 clicks
Federvorspannung: 2 mm
Spring preload 2 mm
Stoßdämpferlänge: 379 mm
Shock absorber length 379mm
Feder
Spring
Spezifikation: H200, ID65, 80 N/mm
Spec H200, ID65, 80 N/mm
Fahrzeughöhe
The actual vehicle height
Befindet sich die Federvorspannung und der
With both the preload and height adjustments
Höhenversteller des Stoßdämpfers in der
in their standard positions, the vehicle is
Standard Position, so ergibt sich eine Tieferle-
gung des Fahrzeuges von 15 mm gegenüber
lowered approximately 15 mm when compared
dem Original. Wird der Höhenversteller einmal
to the original suspension. As the height
um 360° auf dem Gewinde gedreht, so verän-
adjuster is turned one rotation, the position
dert sich die Höhe um 2,0 mm.
moves 2.0 mm.
WARNUNG!
Ausgehend von der Standardposition liegt der
The adjustment range is the standard position
Einstellbereich des Höhenverstellers bei ±15
±15 mm. If the bracket is moved outside the
mm. Diese Werte dürfen nicht überschritten
adjustment range, it may come loose.
werden.
ÖHLINS Produkte unterliegen einer Die neuesten Informationen
kontinuierlichen Verbesserung und bekommen
Weiterentwicklung. Diese Montagean- ÖHLINS
leitung wurde bis zum Druckschluss Sie Fragen zum Inhalt dieser
so aktuell wie irgend möglich gehalten. Montageanleitung haben, so
Dennoch können geringe Unterschie- kontaktieren Sie Ihren ÖHLINS
de zwischen den hier gezeigten und Händler.
beschriebenen Produkten und der tat-
sächlich ausgelieferten Ware existieren.
© ÖHLINS Racing AB. Alle Rechte vor-
behalten. Jeglicher Nachdruck oder Veröffentlicht am 13.07.2010
Verwendung ohne schriftliche Geneh-
migung von ÖHLINS Racing AB ist
verboten.
④
Spring
Federvor-
spannungs-
preload
versteller
adjuster
Height
Höhenversteller
adjuster
Upright
Stoßdämpfer-
bracket
körper
Rebound
Zugstufen
adjuster
Einstellrad
Sie bei Ihrem
Importeur. Sollten
Part no. HOSMI30_0
Issued 2012-07-13
Teile Nr. HOSMI30_0
Öhlins Racing AB
Bevor Sie das Produkt anbauen, überprüfen Sie
den Verpackungsinhalt. Sollte etwas fehlen, kon-
taktieren Sie umgehend einen ÖHLINS Stützpunk.
Unter hohen Temperaturen, während der Lagerung
oder des Transportes, können sich Schmiermittel
und Schutzöle lösen und die Verpackung verun-
reinigen. Dies hat keinen Einfluss auf die Funktion
Ihres ÖHLINS Produktes.
Reinigen Sie das ÖHLINS Produkt gründlich mit
einem Stofflappen vor dem Einbau.
Bitte lesen Sie vor dem Einbau des Produktes die
ÖHLINS Bedienungsanleitung genau durch. Stoß-
dämpfer sind wichtige technische Bauteile des
Fahrzeuges welche die Stabilität beeinflussen.

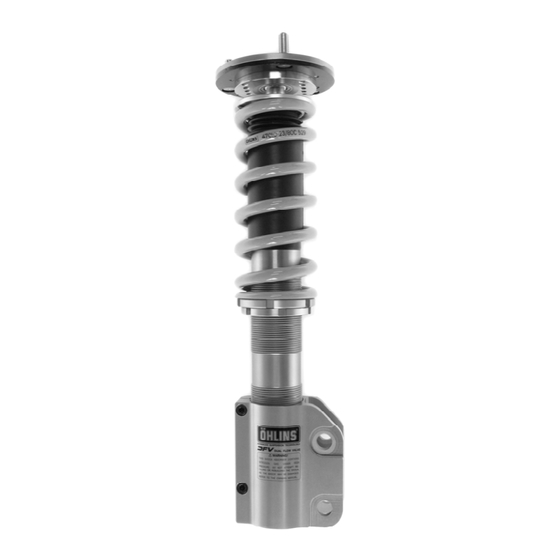

Stoßdämpfer Kit für Honda Civic Typ R (FD2)
Shock Absorber Kit for Honda Civic type R (FD2)
HOS MI30
HOS MI30
Montageanleitung
Before installing this product, check the contents
of the kit. If anything is missing, please contact an
Öhlins dealer.
Verpackungsinhalt STK.
Kit Contents
Pcs.
Stoßdämpfer 2
Shock absorber
2
Oberer Federsitz 2
Upper spring seat
2
Staubmanschette 2
Dust boot
2
Domlager 2
Top mount
2
Lagerhülse (L=13mm) (2)
Bearing spacer (L=13mm)
(2)
Abschlussmutter (M12 L=22mm) (2)
Top nut (M12 L=22mm)
(2)
Feder 2
Spring
2
Schraube (M6) 4
Bolt (M6)
4
Abstandshülse (t18) 4
Spacer (t18)
4
FÜR VORDERE UND HINTERE STOSS-
USED FOR BOTH FRONT AND REAR
DÄMPFER
C-spanner
1
Hakenschlüssel 1 1
C-spanner
1
Hakenschlüssel 2 1
Öhlins sticker
ÖHLINS Aufkleber 1 1
Öhlins Owner's Manual
1
ÖHLINS Bedienungsanleitung 1
Please note that during storage and transportation,
especially at high ambient temperature, some of
the oil and grease used for assembling may leak
and stain the packaging. This is in no way
detrimental to the product, wipe off the excess
oil/grease with a cloth.
WARNUNG!
Before installing this product, read the Öhlins
Owner's Manual. The shock absorber is an
important part of your vehicle and will affect the
stability.
front
front
Vorne
