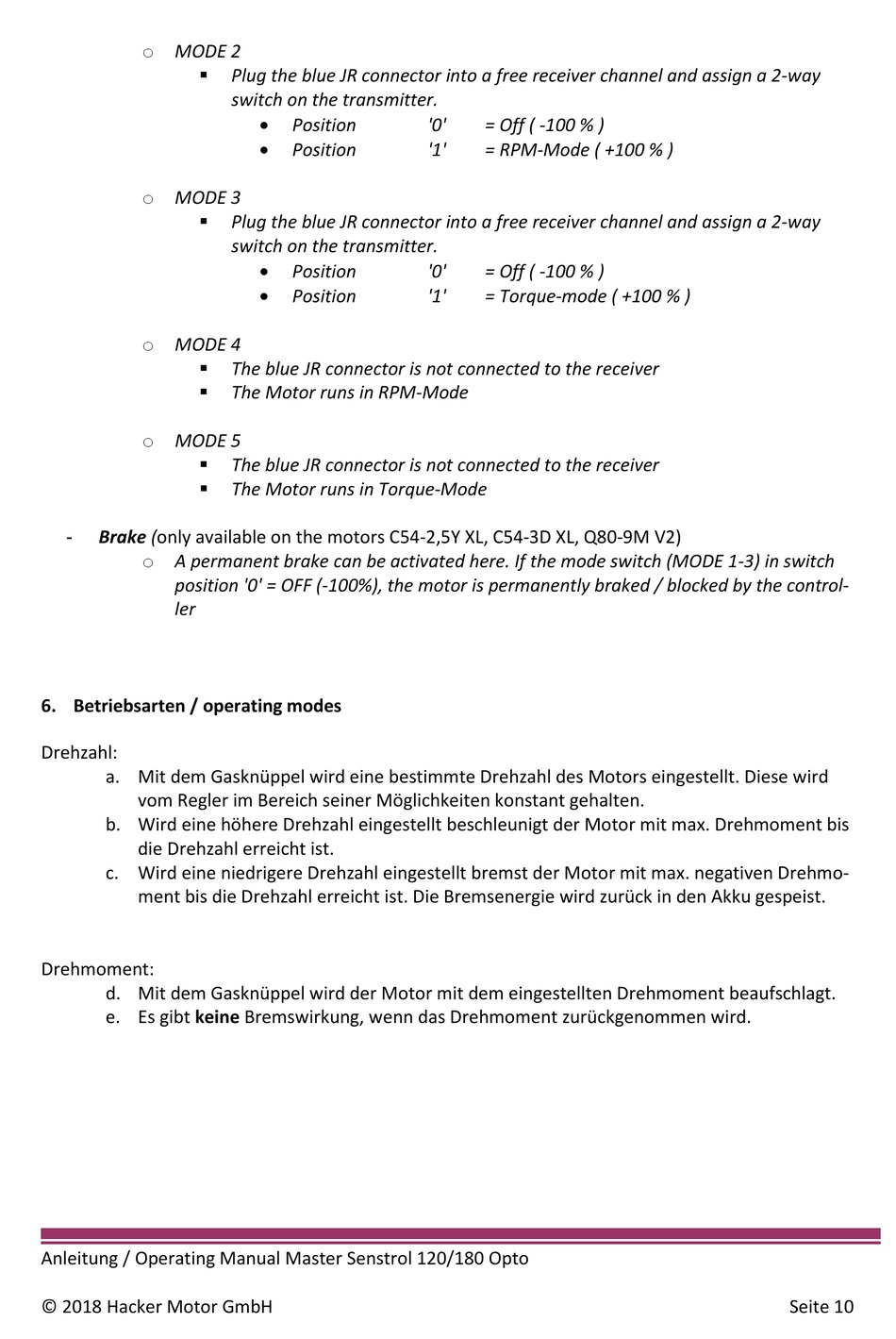

o MODE 2

o MODE 3

o MODE 4


o MODE 5


Brake (only available on the motors C54-2,5Y XL, C54-3D XL, Q80-9M V2)
-
o A permanent brake can be activated here. If the mode switch (MODE 1-3) in switch
position '0' = OFF (-100%), the motor is permanently braked / blocked by the control-
ler

6. Betriebsarten / operating modes

Drehzahl:
a. Mit dem Gasknüppel wird eine bestimmte Drehzahl des Motors eingestellt. Diese wird
vom Regler im Bereich seiner Möglichkeiten konstant gehalten.
b. Wird eine höhere Drehzahl eingestellt beschleunigt der Motor mit max. Drehmoment bis
die Drehzahl erreicht ist.
c. Wird eine niedrigere Drehzahl eingestellt bremst der Motor mit max. negativen Drehmo-
ment bis die Drehzahl erreicht ist. Die Bremsenergie wird zurück in den Akku gespeist.
Drehmoment:
d. Mit dem Gasknüppel wird der Motor mit dem eingestellten Drehmoment beaufschlagt.
e. Es gibt keine Bremswirkung, wenn das Drehmoment zurückgenommen wird.
Anleitung / Operating Manual Master Senstrol 120/180 Opto
© 2018 Hacker Motor GmbH
Plug the blue JR connector into a free receiver channel and assign a 2-way
switch on the transmitter.
• Position
• Position
Plug the blue JR connector into a free receiver channel and assign a 2-way
switch on the transmitter.
Position
•
• Position
The blue JR connector is not connected to the receiver
The Motor runs in RPM-Mode
The blue JR connector is not connected to the receiver
The Motor runs in Torque-Mode
'0' = Off ( -100 % )
'1' = RPM-Mode ( +100 % )
'0' = Off ( -100 % )
'1' = Torque-mode ( +100 % )
