- Seite 1 PHILIPS 20PT1553 MODEL SERVICE MANUAL...
- Seite 2 Farbfernsehen Chassis L6.2 Inhaltsangabe Seite Technische Daten Anschlußmöglichkeiten Sicherheitsanweisungen, Wartungsanweisungen, Warnhinweise und Anmerkungen Mechanische Anweisungen Übersicht Oszillogramme Übersicht über die Teststellen Blockschaltbild Fehlersuchbaum 6. Reparaturfunktionen Elektrische Schaltbilder und Letterplatte Layout Schaltbild Netzteil & Ablenkstufe (Schaltbild A 1 ) Kanalwähler & ZF (Schaltbild A2) Ton &...
- Seite 3 Technische Daten Netzspannung 220 - 240 V ± 10°'o AC: 50 Hz ± 5% Energieverbrauch bei 220V- 25' 75 W (stand-by S S W ) 28" 75 W (stand-by -S. 5 W) Antennen-Eingangsimpedanz 75 U - Koaxial Minimale Antennenspannung VHF 30 uV .
- Seite 4 3. Sicherheitsanweisungen, Wartungsanweisungen,! Chassis L6.2 Warnhinweise und Anmerkungen Sicherheitsanweisungen für Reparaturen Sicherheitsvorschriften erfordern, daß während einer Reparatur: Die Instandhaltungsinspektion umfaßt folgende Arbeiten: • das Gerät über einen Trenntransformator mit der • Die oben aufgeführten "allgemeinen Reparaturanweisungen". Netzspannung verbunden ist; • Reinigen der Printplatte und der Bauteile im Netzteil und •...

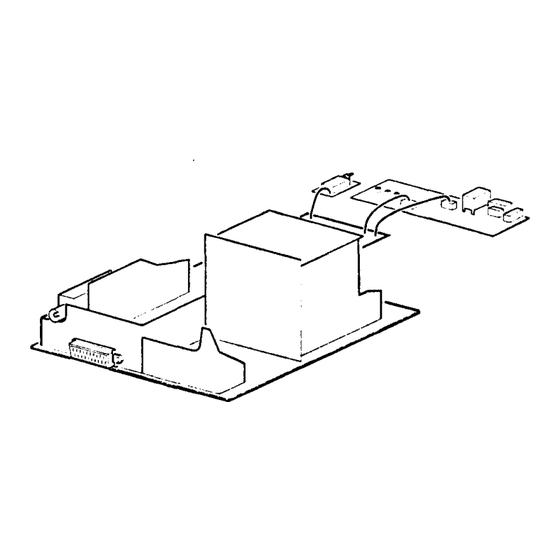

- Seite 5 4. Mechanische Anweisungen Für die Hauptplatine gibt es zwei Servicepositionen: A. Für Fehlersuchen auf der Komponentseite der Haupt- platine Für Löten/Entlöten auf der Kupferseite der Hauptplatine Serviceposition A kann erreicht werden: erstens das Netzkabel lösen, dann die Klicks lösen ( 1 ) und dann das Chassis nach hinten ziehen (2) (für ungefähr 10 cm).
- Seite 7 Survey of testpoints / Übersicht über die Teststellen / Presentation des points ä fester MAIN CARRIER (Component side)
- Seite 8 Block diagram Supply voltages / Blockschaltbild Speisung / Schema-bloc du alimentation...
- Seite 9 Fault finding tree & Repair facilities / Fehlersuchbaum & Reparaturhinweise / Aide au depannage & Conseils pour la reparations...
- Seite 10 Chassis L6 6. Reparaturfunktionen OSO-Fehlermeldung (der aktuell vorhandene Fehler- Funktionsblöcke code) wird ununterbrochen angezeigt. 5. Die OSD-Taste dient zum Suchen und automatischen Auf der Kupfer- und der Bestückungsseite der Senrice- Speichern der höchsten Anzahl Programme. Platinen sind die Funktionsblöcke durch Linien und Text 6.
- Seite 11 Optionscode + Zähler + "S" für Service-Menü aktiv + Software-Version -* Überblick der zuletzt aufgetretenen Fehlercodes -* Zeile zum Einstellen der Optionen — 6. Einstellen der Optionen: • MENÜ +/- Schaltet in ein Submenü um: Die unterste Zeile zeigt die Optionen an. Über die Tasten "MENÜ...
- Seite 12 8. Elektrische Einstellungen Einstellungen auf der Bildröhrenplatine Einstellungen an der 1 W-Modul-Platine 8.2.1 VG2-Ausschaltpunkte der Bildröhre B. 1 . 1 Horizontale Amplitude Wird mit dem Potentiometer R3924 eingestellt Schließen Sie ein schwarzes CVBS-Signal an den Eingangs- stift 20 des Scart an. Stellen Sie die Helligkeit so ein, daß während des Zeilenlaufs an den R.G.B-Ausgängen der 8.1.2 Vertikale Zentrierung...
- Seite 13 Chassis L6.2 9. Beschreibung der Schaltung Dieser Rücklaufimpuls ist negativ und wird von einer Für die Beschreibung der Ton- und Bildbehandlungen invertierten Polarität des Kondensators C2904 erzeugt. verwenden Sie bitte das Service Manual AAS AA. Während der Ablenkung ist T7905 hochohmig und C2904 Für die Beschreibung der Stromversorgung verwende wird geladen.
- Seite 14 Chassis L6.2 Beschreibung der Schaltung Steuerung und Videotext (Plan A4): CVBS-Eingänge (Pin 24-23); Dies sind die Eingangspins für Videotext-Quellen. Pin 24 ist der Eingang für das CVBS-Signal des Scart-Eingangs und 9.5. ? Videotext Pin 23 für das interne CVBS-signal des Gerätes. Steuerung und Videotext sind in denselben Mikroprozessor LED-Ansteuerung (Pin 20);...
- Seite 15 10. Bedienungsanleitung Deutsch Einstellung ———— Schritte : Ergebnis. Bemerkungen. Ergt-uma. DCI nci Kuiigcii. Die Fernsehgeräte mit kleinem Bildschirm sind mir einer Zimmcranrenne ausgerüstet. Unter einigen Bedingungen kann der Empfang schwierig sein. Sie können ihn verbessern, indem Sie den Antennenwinkel drehen und verändern. Wenn der Empfang weiterhin unbefriedigend ist, muß...
- Seite 16 Bedienungsanleitung Eine weitere Methode: Automatische Programmierung. • Handlung > Ergebnis. • Drücken Sie gleichzeitig die beiden Tasten ^ 0, um das Menü INSTALLATION (Einstellung) aufzurufen. • Mir der Taste -: wählen Sie das Menü AUTOSTORE (Automatische Programmierung). » Nur bei einigen Ausführungen: Wählen Sie das System (FRANCE oder EUROPE (Taste S). •...
- Seite 17 Chassis L6.2 1 1 . Liste mit Abkürzungen (einschließlich aller Signalnamen) +96S Speisespannung von der SMPS zur Zeilen- L/L' or BOOK Bei einem LL'-Gerät wird zwischen L und L' gewählt. Bei einem BGDK-Gerät wird zwischen BG und DK gewählt. Ablenkendstufe. Diese Spannung beträgt für Wenn dieser Pin "hoch"...
- Seite 18 12. Spare parts list / Stükliste / Liste des pieces Chassis L6.2 Chassis L6.2 2142' 4822 126 10002 100nF 20% 25V 2813' 482212441579 10uF 20% 50V 3300 4822 053 11153 15k 5°» 2W 2143 482212232139 1 2 p F 2 % 6 3 V 3301 4822 051 20391 39012 5% 0.1W 2144...
- Seite 19 Spare parts list / Stükliste / Liste des pieces Chassis L6.2 Various 3622 4822 1 1 6 52175 100il 5°. 0.5W 5600 4822 242 10685 X-TAL 12mHz 3622 4822 11683864 10k 5% 0.5W 5600 482224273769 X-TAL 4.19mH; 1 0 1 0 4 8 2 2 2 1 2 1 1 3 5 1 MOD 3W MONO 3623' 4822 051 20472 4k7 5°.
- Seite 20 Colour television Chassis L6.2 97.01 Adjustments on the 90° module panel 1 . 1 Horizontal amplitude; not adjustable; not present! Introduction 1 . 2 Vertical centring Is adjusted with potentiometer R3921 In L6.2 TV sets a new 90° deflection module has been 1 .
