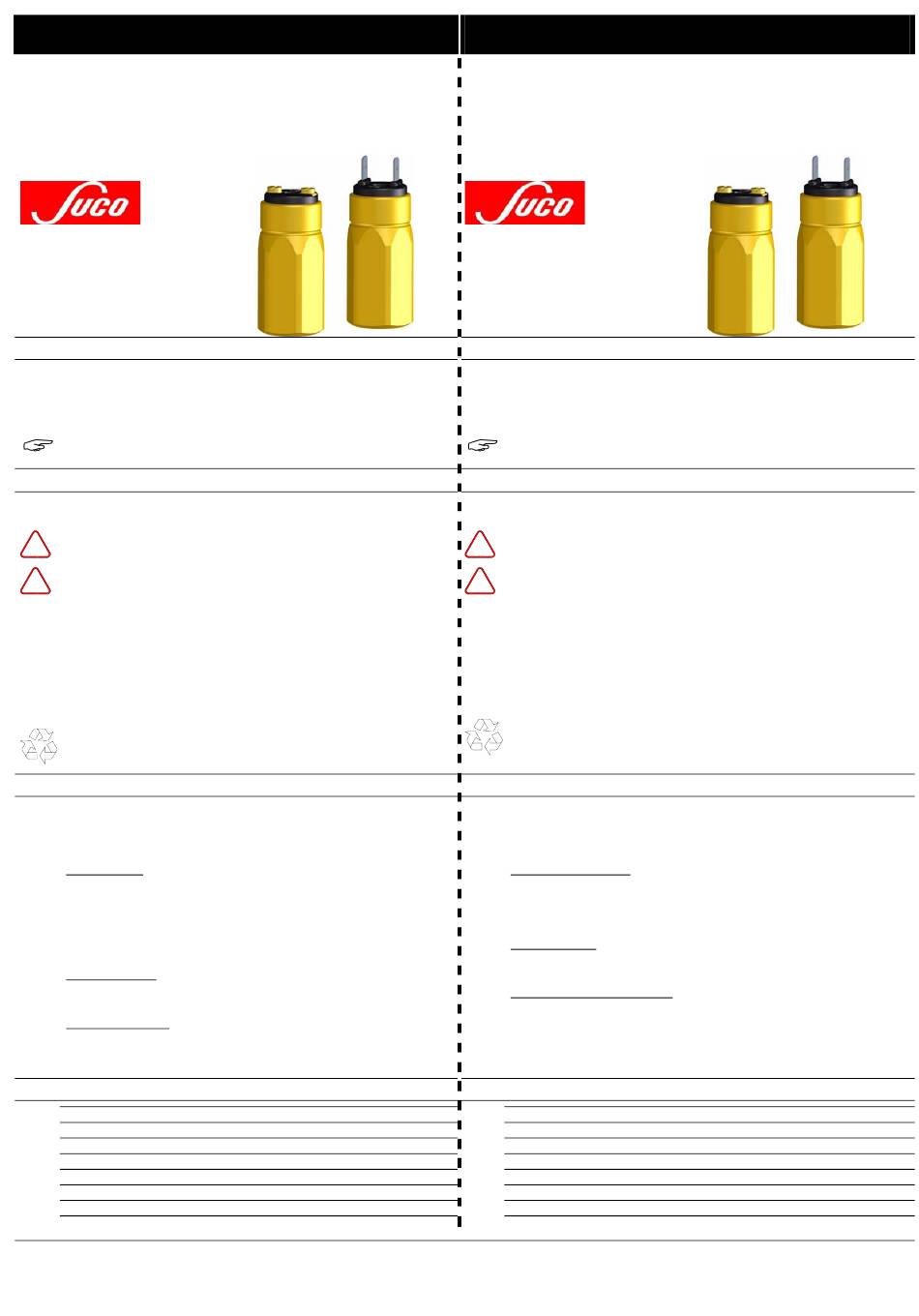

SUCO 0151 Serie Bedienungsanleitung

Bedienungsanleitung
Für künftige Verwendung aufbewahren
Vakuumschalter
Baureihe 0151
Einbau und Inbetriebnahme sind nach dieser Bedienungsanleitung und nur von
autorisiertem Fachpersonal vorzunehmen
Robert-Scheuffele GmbH & Co. KG
Keplerstraße 12-14
D-74321 Bietigheim-Bissingen
Telefon (07142) 597-0
Telefax (07142) 597-19
www.suco.de info@suco.de
Funktion und Anwendung
Der Vakuumschalter öffnet oder schließt einen elektrischen Stromkreis beim
Erreichen eines einstellbaren Unterdrucks. Durch das Abfallen des Drucks
wird eine Membrane bewegt. Die Auslenkung der Membrane hängt von der
Druckkraft und der einstellbaren Federvorspannung ab. Bei einer definierten
Auslenkung der Membrane wird ein elektrischer Kontakt geöffnet bzw.
geschlossen.
Der Vakuumschalter überwacht einen eingestellten Unterdruck.
Vorraussetzungen für den Produkteinsatz
Allgemeine, stets zu beachtende Hinweise für den ordnungsgemäßen und
sicheren Einsatz des Vakuumschalters:
•
Beachten Sie unbedingt die Warnungen und Hinweise in der Bedienungs-
!
anleitung.
•
Beachten Sie die Vorschriften der Berufsgenossenschaften, des Techni-
schen Überwachungsvereins (TÜV) und die entsprechenden nationalen
!
Bestimmungen.
•
Halten Sie die angegebenen Grenzwerte wie z.B. Drücke, Kräfte, Momen-
te und Temperaturen ein.
•
Berücksichtigen Sie
(Temperatur, Luftfeuchte, Luftdruck etc.).
•
Setzen Sie den Vakuumschalter niemals starken Stößen oder Vibrationen
aus.
•
Verwenden Sie das Produkt nur im Originalzustand. Nehmen Sie keine
eigenmächtigen Veränderungen vor.
•
Entfernen Sie die alle Transportvorkehrungen wie Schutzfolien, Kappen
oder Kartonagen.
•
Die Entsorgung der einzelnen Werkstoffe in Recycling-Sammelbehältern
ist möglich.
Betriebsbedingungen
Bei Medientemperaturen außerhalb der Raumtemperatur (20°C):
Extreme Temperatureinflüsse (bezogen auf die Raumtemperatur) können
zu einer starken Schaltpunktabweichung oder zum Ausfall des Vakuum-
schalters führen
Schutzart IP65:
Die Typenprüfung ist nicht uneingeschränkt auf alle Umweltbedingungen
übertragbar.
Die Überprüfung, ob die Steckverbindung anderen als den angegebenen
Bestimmungen und Vorschriften entspricht bzw. ob diese in speziellen, von
uns nicht vorgesehenen Anwendungen eingesetzt werden kann, obliegt dem
Anwender.
Sauerstoffeinsatz:
Beim Einsatz von Sauerstoff sind die einschlägigen Unfallverhütungsvor-
schriften zu beachten.
Überdrucksicherheit:
In den Technischen Daten ist die statische Überdrucksicherheit angegeben.
Sie bezieht sich auf den hydraulischen bzw. pneumatischen Teil des
Vakuumschalters. Der dynamische Wert ist 30 bis 50 % niedriger.
Technische Daten
Schaltertyp:
Einstellbereich:
Max. Spannung:
Max. Strom:
Schaltleistung:
IP-Schutzart:
Schalthäufigkeit:
mechanische Lebensdauer:
Bedienungsanleitung / Operation instruction 0151
die vorherrschenden Umgebungsbedingungen
Öffner (A) oder Schließer (E)
200-950 mbar
42V
4A
100 VA
IP65 (Klemmen IP00)
-1
< 200 min
6
10 Schaltspiele
Operating instructions
Please keep carefully for future use
Vacuum Switch
D
Series 0151
Installation and commissioning must be carried out in accordance with these operating
Instructions and by authorized, qualified personnel only.
Robert-Scheuffele GmbH & Co. KG
Keplerstraße 12-14
D-74321 Bietigheim-Bissingen, Germany
Phone +49 7142 597-0
Fax +49 7142 597-19
www.suco.de info@suco.de
Operating and use
The vacuum switch opens or closes an electrical circuit when a certain (adjust-
able) low pressure is reached. A diaphragm is moved by the decreasing pres-
sure. The amount of the diaphragm deflection depends on the force of the
pressure applied and the (adjustable) spring tension. At a predetermined deflec-
tion of the diaphragm a electrical contact will be opened or closed.
The vacuum switch monitors a preset low pressure.
Conditions governing the use of the product
The following general instructions are to be observed at all times to ensure the
correct, safe use of the vacuum switch:
•
Observe without fail the warning notices and other instructions laid down in
!
the operating instructions.
•
Observe the applicable safety regulations laid down by the regulatory bodies
in the country of use.
!
•
Do not exceed the specified limits for e.g. pressures, forces, moments or
temperatures under any circumstances.
•
Give due consideration to the prevailing ambient conditions (temperatures,
atmospheric humidity, atmospheric pressure, etc.).
•
Never subject vacuum switch to intense blows or high vibrations.
•
Never expose the vacuum switch to severe side impacts or vibrations.
•
Use the product only in its original condition. Do not carry out any unauthor-
ized modifications.
•
Remove all items providing protection in transit such as foils, caps or car-
tons.
•
Disposal of the above-named materials in recycling containers is permitted.
Operating conditions
Media temperatures other than room temperature (20°C):
The effects of extreme temperatures (relative to the room temperature) can
lead to pronounced variations in the switching point or failure of the vacuum
switch.
Type of protection IP65:
Type testing does not apply to all ambient conditions without limitations. The
user is responsible for verifying that the plug-and-socket connection complies
with the specified rules and regulations of CE, or whether it may be used for
specialized purposes other than those intended by us.
Use with oxygen:
If oxygen is used, the applicable accident prevention regulations must be
observed.
Protection against overpressure:
The static overpressure safety is included in the technical data. The overpres-
sure safety corresponds to the hydraulic, pneumatic part of the vacuum switch.
The dynamic rating of the overpressure safety is smaller than 30 to 50%.
Technical data
Switch type:
Adjustment range:
Max. voltage:
Max. current:
Switching capacity:
Degree of protection:
Switching frequency:
Mechanical life:
GB
NO (A) or NC (E)
200-950 mbar
42V
4A
100 VA
IP65 (plugs IP00)
-1
< 200 min
6
10 operations
Seite / page 1 von / of 2
