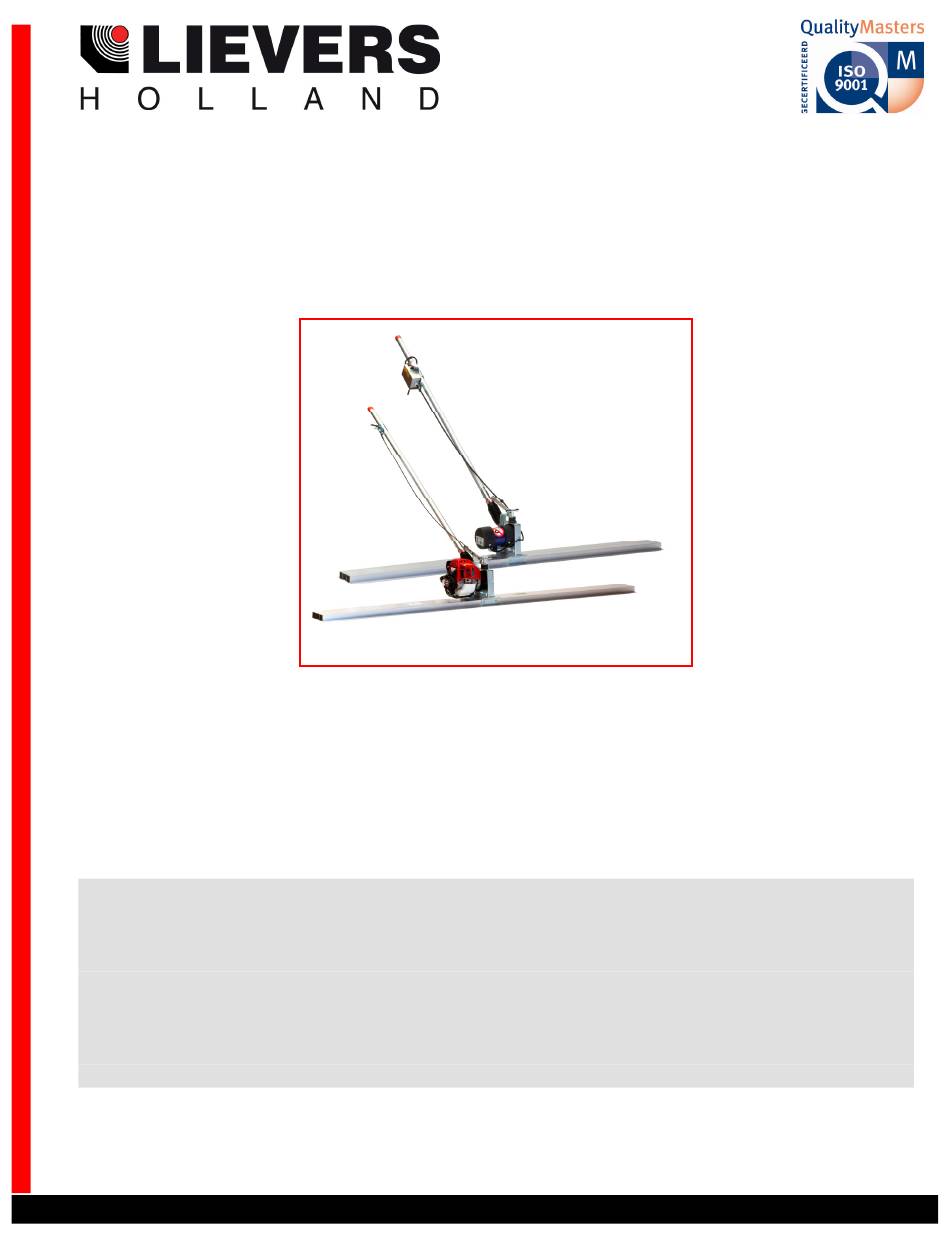

- Seite 1 BEDIENUNGSANLEITUNG UND ERSATZTEILLISTE HAL 200 LIEVERS HOLLAND Groot Mijdrechtstraat 68 – 3641 RW Postbus 103 - 3640 AC Mijdrecht (NL) Tel.: 0031 – (0)297-231900 / Fax: 0031 – (0)297-231909 E-mail: info@lieversholland.nl / Internet: www.lieversholland.nl...
- Seite 2 übernimmt keinerlei Garantien oder Haftung für den Inhalt von dieser Veröffentlichung und weißt in diesem Fall alle stillschweigende Sicherheiten der Eignung für Handels- oder alle anderen Zwecke zurück. Ferner behält sich die Bouwmachinefabriek Lievers B.V. das Recht vor, diese Herausgabe in bestimmten Zeitabschnittten zu überarbeiten und Veränderungen vorzunehmen, ohne die Verpflichtung zu haben, solche Überarbeitungen und Abänderungen vorab anzukündigen.
- Seite 3 1. Vorwort Diese Betriebsanleitung wurde erstellt, um Ihnen zu helfen den HAL 200 sicher zu bedienen und zu warten. Sie ist für Händler und Nutzer gedacht und enthält nützliche Hinweise für Gebrauch, Wartung und Reparatur. Diese Gebrauchshinweise sind unbedingt zu beachten.
- Seite 4 Meter auf Anfrage). Funktionieren HAL 200 funktioniert ohne Bahnsystemen. HAL 200 wird geliefert mit eine Bedienungsstange aus 3 Teilen für eine Max. Gesamtlänge von 4.5 Meter. Die Abziehplatte ist gefertigt aus einem speziellen hohlen Aluminium Profil mit gewölbter Unterseite. Zum Arbeitsgang vor- und rückwärts ist die Maschine ausgestattet mit einer Verstellung des Patschenwinkels (mit der Bedienungsstange).
- Seite 5 = 33 St max. = 26 St max. = 13,2 max. Ausführung Tragbar Tragbar Tragbar Tabelle 1: Technische Daten HAL 200 Abb. 3: Elektro-Schema Typen E und ER Abb. 4: Elektro-Schema Typen H 5/14 Betriebsanleitung HAL 200, Revision 2: 01-10-2013...
- Seite 6 Das Gerät ist mit folgenden Sicherheitsvorrichtungen ausgestattet: Der HAL 200 ist mit Sicherheitssymbolen versehen. 4.2 Sicherheitsvorschriften Dieser Paragraph enthält allgemeine Hinweise und bezieht sich deshalb auf mehrere Maschinen aus dem Lievers Lieferungsprogramm. Alle durch Lievers erzeugten Maschinen sind nach strengen internationalen Sicherheitsvorschriften entwickelt und getestet worden.
- Seite 7 Regelmäßige Wartung fördert die sichere Arbeit mit dieser Maschine. Achten Sie nicht nur auf Ihre eigene-, sondern auch auf die Sicherheit Ihrer Kollegen. Die nachfolgende Sicherheitsvorschriften gelten spezifisch für Lievers Produkte die mit Elektromotor sind ausgerüstet. Legen Sie die Kabel so zwischen der Spannungsquelle und ihrem Arbeitsplatz, dass Sie nicht beschädigt werden und Ihre Kollegen nicht darüber stolpern können.
- Seite 8 Die nachfolgenden Sicherheitsaspekte gelten spezifisch für Lievers Produkte die mit einem Benzinmotor sind ausgerüstet. Der Motor niemals in geschlossenen Räumen oder an schlecht belüfteten Orten, (Tunnel, Höhlen usw.) betreiben. Sorgen Sie immer für ausreichende Ventilation. Auspuffgase sind giftig; niemals Abgase einatmen.
- Seite 9 5. Gebrauch Dieses Kapitel beschreibt die Benutzung der Rüttelpatschen HAL 200. INWEIS ÜR DIE OKATION UND DIE ESCHREIBUNG DER ÜTTELPATSCHE OMPONENTE DIE IM EXT GENANNT WERDEN VERWEISEN 2, S IE IN DIE IGUR EITE 5.1. Montagen Vorschriften der Abziehpatsche Die Montage der Rüttelpatsche. Die Rüttelpatsche ist bei Anlieferung nicht einsatzbereit. Sie müssen folgendes tun: Montieren Sie den Schalter (einen AN/AUS-Schalter, eine stufenlos verstellbare Drehzahlregulierung oder einen Bügels...
- Seite 10 Abb. 9: Schaltertypen 5.2. Bedienung HAL 200 E / ER / H Bedienung und Einsatz der Rüttelpatsche HAL 200 E Überprüfen Sie ob die Rüttelpatsche richtig montiert ist und der Schalter sich in der Stellung „O“ befindet. Stellen Sie die Rüttelpatsche in der Nähe der Stelle auf, an der Sie den Beton glätten wollen.
- Seite 11 Bedienung der Rüttelpatsche, Type HAL 200 ER 1. Überprüfen Sie ob die Rüttelpatsche richtig montiert ist und der Schalter sich in der Stellung „OFF“ befindet. 2. Stellen Sie die Rüttelpatsche in der Nähe der Stelle auf, an der Sie den Beton glätten wollen.
- Seite 12 4. Reinigen Sie die Rüttelpatsche mit Wasser und Bürste. 5. Falls Sie den Maschine für lange Zeit Lagern müssen, ist es besser den Kraftstofftank zu entleeren. 6. Stellen Sie die Rüttelpatsche nach dem Einsatz in einem trockenen und Stabilen Raum ab. 12/14 Betriebsanleitung HAL 200, Revision 2: 01-10-2013...
- Seite 13 6. Wartung Obwohl HAL 200 Abziehpatsche kaum bewegende Teile haben, fördert regelmäßige Wartung eine lange Störungsfreie Lebensdauer. WARNUNG: R EINIGEN IE NIEMALS DIE ÜTTELPATSCHE MIT EINEM OCHDRUCKREINIGER WARNUNG: B EVOR IE MIT ARTUNGS EINIGUNGSARBEITEN AN DER ASCHINE BEGINNEN MÜSSEN IE DIE...
- Seite 14 ETRIEBSANLEITUNG DES OTORENHERSTELLERS AUFMERKSAM DURCH Hinweis: Nehmen Sie mit der Bouwmachinefabriek Lievers B.V. Kontakt auf, wenn das auftretende Problem nicht in der Liste vermeldet ist oder wenn das Problem, nach Durchführung der für das Problem genannte Lösung, nicht behoben ist.
- Seite 15 15/14 Betriebsanleitung HAL 200, Revision 2: 01-10-2013...
- Seite 16 9 Ersatzteilliste Abb. 11: Rahmen HAL 200 E, ER, B 16/14 Betriebsanleitung HAL 200, Revision 2: 01-10-2013...
- Seite 17 SCHRAUBE M10X25 23056 DISTANZHÜLSE 4,2MM 0203 SICHERUNGSRING 23059 SMIERBÜCHSE 0133 SCHRAUBE M10 23061 DISTANZHÜLSE 32MM 23063 MUTTER M8 0125 SCHRAUBE M8 23066 BEFESTIGUNGSSCHELLE 23068 ARRETIERUNG Tabelle 3: Ersatzteilen Rahmen HAL 200 E, ER, B 17/14 Betriebsanleitung HAL 200, Revision 2: 01-10-2013...
- Seite 18 Abb. 12: HAL-200 HAL E, ER Antriebsmotor 18/14 Betriebsanleitung HAL 200, Revision 2: 01-10-2013...
- Seite 19 KUGELLAGERHÜLSE IN MOTORGEHÄUSE 1101220220 KOHLEBÜRSTEN ABDECKUNG 1101220180 MOTORGEHÄUSE 2357 KONDENSATOR 2358 KONDENSATORBÜGEL 0248 BLECHSCHRAUBE 2360 LÜSTERKLEMME 1101220230 SATZ KOHLEBÜRSTEN 0230 BLECHSCHRAUBE 0231 BLECHSCHRAUBE 0154 UNTERLEGSCHEIBE Tabelle 4: Ersatzteilen Antriebsmotor HAL 200 E, ER 19/14 Betriebsanleitung HAL 200, Revision 2: 01-10-2013...
- Seite 20 Abb. 13: HAL-200 E, ER Antriebsmotor + Schalter 20/14 Betriebsanleitung HAL 200, Revision 2: 01-10-2013...
- Seite 21 2398 DITO ABER OHNE MONTAGEPLATTE 2399 KABELVERSCHRAUBUNG M20 0522 ISOLATIONSPLATTE 2389 2391 ALU.SCHUTZKAPPE STICKER ON-OFF 2387 MUTTER M6 0087 0210 NYLON SCHRAUBE M6X12 Tabelle 5: Ersatzteilen Antriebsmotor + Schalter HAL 200 E, ER 21/14 Betriebsanleitung HAL 200, Revision 2: 01-10-2013...
- Seite 22 Abb. 14: HAL-200 B Antriebsmotor + Gashebel 22/14 Betriebsanleitung HAL 200, Revision 2: 01-10-2013...
- Seite 23 0123 SCHRAUBE M6X14 2352 GASZUG FÜHRUNGSBUCHSE 0154 UNTERLEGSCHEIBE M6 0091 MUTTER M6 0269 INNEN-ZEKSKANT BOLZEN M5 X 12 2321H SCHALTER HALTERPLATTE 2643 STOPP SCHALTER Tabelle 5: Ersatzteilen Antriebsmotor und Gashebel HAL 200 B 23/14 Betriebsanleitung HAL 200, Revision 2: 01-10-2013...
- Seite 24 2) den folgenden harmonisierten Normen entsprechen: NEN- EN 12100-1:2003, NEN- EN 12100-2:2003, NEN- EN 12649 Hersteller: Bouwmachinefabriek Lievers B.V. Anschrift: Groot Mijdrechtstraat 68, 3641 RW Mijdrecht Mijdrecht, März 2012 Name: C.M. de Wit Funktion: Direktor 24/14 Betriebsanleitung HAL 200, Revision 2: 01-10-2013...
