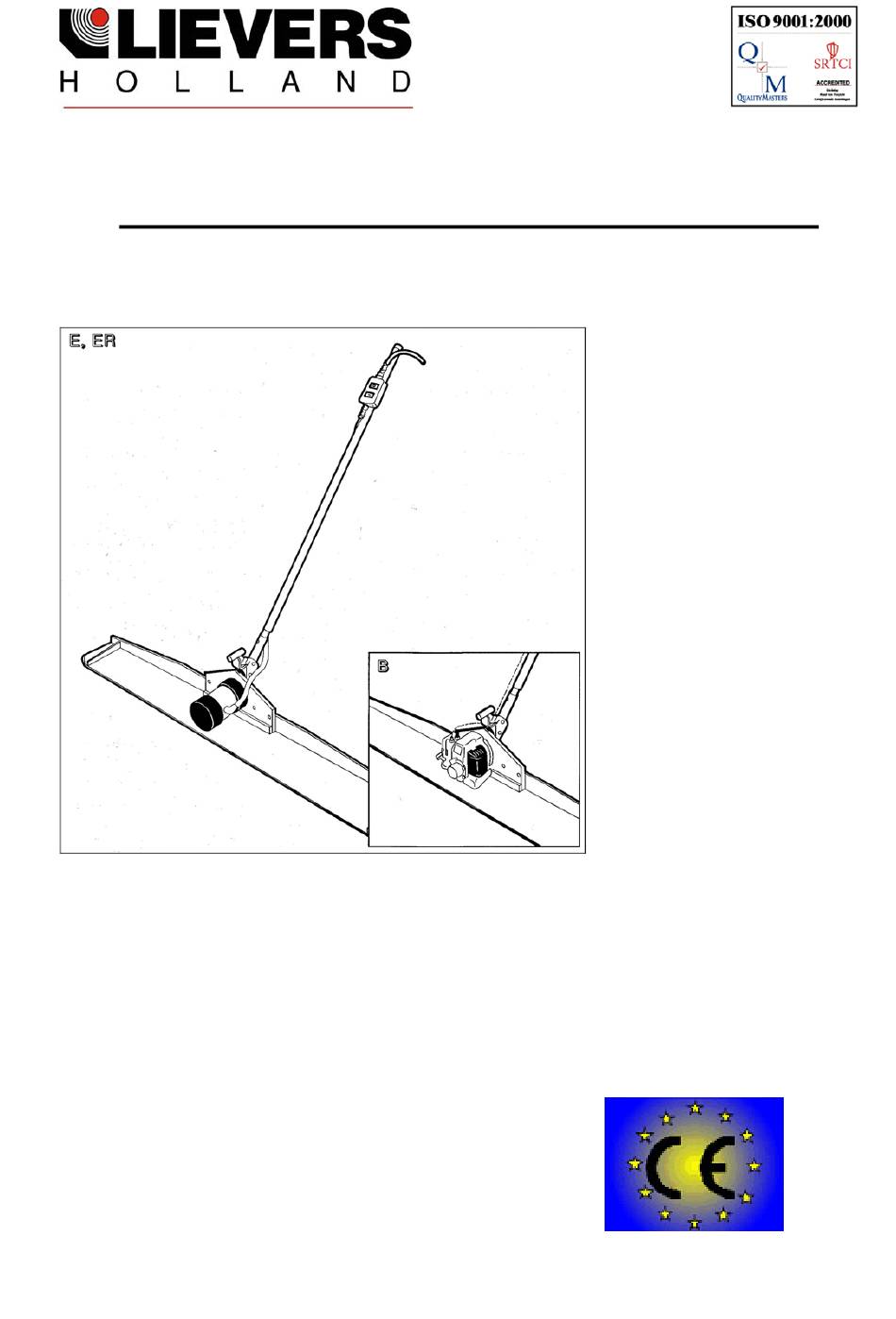

- Seite 1 BETRIEBSANLEITUNG UND ERSATZTEILE RÜTTELPATSCHE K-150 MODEL> 01-11-2005 Lievers B.V. Holland Postbus 103 3640 AC Mijdrecht tel: +31 (0)297-231900 fax: +31 (0)297-231909 e-mail: info@lieversholland.nl www.lieversholland.nl © Copyright 01.11.05, Lievers B.V. Holland...
- Seite 2 RÜTTELPATSCHE K-150 Betriebsanleitung Figur 1: Übersicht der wichtigsten Bestandteile 1. Aluminium Rüttelplatte 5. Elektromotor 230 V 2. Lenkstange 6. Stecker 3. AN/AUS Schalter 7. Benzinmotor 4. Stromkabel 8. Gashebel...
-
Seite 3: Allgemeine Sicherheitsvorschriften
RÜTTELPATSCHE K-150 Betriebsanleitung ALLGEMEINE SICHERHEITSVORSCHRIFTEN Alle durch Lievers erzeugten Maschinen sind nach strengen internationalen Sicherheitsvorschriften entwickelt und getestet worden. Dieser Paragraph enthält allgemeine Hinweise und bezieht sich deshalb auf mehrere Maschinen aus dem Lievers Lieferungsprogramm. Sorgen Sie dafür dass Sie über genügende Erfahrung verfügen und, dass Sie mit dem Inhalt von dieser Betriebsanleitung vertraut sind, bevor Sie mit irgendeiner Maschine anfangen zu arbeiten, oder kleine Wartungsarbeiten durchführen. - Seite 4 5. Brennbare Substanzen. 6. Gefährliche Elektrische Spannung. 6. Achtung, Gefahr!! 7. Achtung, Gefahr!! Hinweis: Wenn Sie Fragen wegen dieser Vorschriften haben, nehmen Sie mit dem Hersteller Kontakt auf. Lievers Holland: Abteilung: Service: Telefon: +31 297 231900 Telefax: +31 297 231909...
- Seite 5 RÜTTELPATSCHE K-150 Betreibsanleitung TECHNISCHE DATEN K-150 E, ER en B K-150 E, ER, K-150 B ( 230V. 1 Phase) 4-Takt Benz.motor Spannung 230V. 1 Phase, 50/60Hz. ------------------------ Leistung 350 watt 0,81KW(1,1PS) Drehzahl 8.500 p/min. 9.000 p/min. Fliehkraft 1800 Newton 1800 Newton Masse 1,5 m.
- Seite 6 RÜTTELPATSCHE K-150 Betriebsanleitung Bedienungsvorschriften Dieses Kapitel beschreibt die Benutzung der Ruttelpatschen K-150. Hinweis: Für die Lokation und die Beschreibung der Riittelpatsche-Komponente, die im Text genannt werden,verweisen wir Sie in die Figur 1 auf der Rückseite des Umschlags. Die Montage der Ruttelpatsche.
- Seite 7 RÜTTELPATSCHE K-150 Betriebsanleitung Folge Bedienungsvorschriften Rüttelpatsche Arbeiten beim Glätten und Nachverdichten Bedienung der Rüttelpatsche, Type ER (HINWEIS: Wiederholen Sie Schritt 1, 2, und 3.) Setzen Sie die Rüttelpatsche auf den frisch gegossenen Beton und bringen Sie den Drehzahlregler langsam in die gewünschte Position.
- Seite 8 RÜTTELPATSCHE K-150 Betriebsanleitung Problem: Rüttelpatsche vibriert nicht in der “EIN-Stellung”. Ursache: Störung bei den elektrischen Anschlüssen oder beim Kabel. Lösung: Überprüfen Sie den elektrischen Anschlüsse an der Rüttelpatsche, den Schalter, den Stecker und das Kabel auf Büche. Problem: Die Rüttelpatsche kommt nicht auf Touren.
- Seite 9 Hersteller). Tauschen Sie den Motor aus. Hinweis: Wenden Sie sich an Bouwmachinefabriek Lievers BV, wenn das auftretende Problem hier nicht aufgeführt ist oder wenn sich das Problem nach Durchführung der für das Problem genannten Lösung(en) nicht beseitigen lässt Tel.:...
- Seite 10 Rüttelpatsche auf einem feuchten Platz gestanden hat. das Apparat mit einem Hochdruckreiniger oder mit einem Wasserstrahl mit hohem Druck gereinigt worden ist. das Apparat auf einer falschen Spannung angeschlossen ist. GARANTIESCHEIN Rüttelpatsche Typ K-150 E, ER und B Nummer....Ankaufdatum: ....Hersteller: Bouwmachinefabriek Lievers B.V.
- Seite 11 RÜTTELPATSCHE K-150 Betriebsanleitung K150 E, ER und B Rahmen Ersatzteile Rahmen K-150 E, ER und B.
- Seite 12 RÜTTELPATSCHE K-150 Betriebsanleitung K-150 Typ E, ER und B Rahmen Index Artikelnummer Zahl Bezeignung 0061 Gummi Puffer 0107 Mutter M8 0155 Unterlegscheibe M8 2315 Schmutzfänger 0212 Rändelring M8 0255 Bolzen M8 x 12 2326 Montagplatte Schmutzfänger 0128 Bolzen M8 x 30...
- Seite 13 RÜ TTELPATSCH E K-150 Betriebsanleitung K150 Typ E, ER Antriebsmotor Ersatzteile Antriebsmotor K-150 E & ER...
- Seite 14 KugeIlagerhüse im Motorgehause 1101220220 Abdeckung 1101220180 Motorgehäuse 2357 Kondensator 2358 Bügel für Kondensator 0248 Blechschraube 2360 Lüsterklemme 1101220230 Satz Kohlebürste 0230 Blechschraube + Unterlegscheibe 0231 Blechschraube 0154 Unterlegscheibe 0161 Unterlegscheibe M4x12 0230 Blechschraube 2319C Stift (SchnellverschluB) Ersatzteile K-150 E, ER Antriebsmotor...
- Seite 15 RÜTTELP ATSCHE K-150 Betriebsanleitung K150 Typen E, ER Antriebsmotor und Schalter Ersatzteile Antriebsmotor K-150 E & ER und Schalter...
- Seite 16 RÜTTELPATSCHE K-150 Betriebsanleitung Typen E, ER Antriebsmotor und Schalter Index Artikelummer Anzahl Beschreibung 2301 Umwuchtgehäuse 2302 Umwuchtwelle 2306 Gummi Abdichtung 2307 Adapterschraube (kurz) 2308 Adapterschraube (lang) 0155 Unterlegscheibe M8 2311 Deckel von Umwuchtgehäuse 2312 Umwucht 0201 Sicherungsring 2314 Umwuchtkugellager 0204...
- Seite 17 RÜTTELP ATSCHE K-15 0 Betriebsanleitung K150 Typ B Anttiebsmotor und Gashebel Ersatzteile Antriebsmotor K-150 B und Gashebel...
- Seite 18 RÜTTELPATSCHE K-150 Betriebsanleitung K-150 Type B, Antriebsmotor und Gashebel Index Artikelummer Anzahl Beschreibung 2301 Umwuchtgehäuse 2302 Umwuchtwelle 2306B Gummi Abdichtung 2307 Adapterschraube (kurz) 2308 Adapterschraube (lang) 0155 Unterlegscheibe M8 2311 Deckel von Umwuchtgehäuse 2312 Umwucht 0201 Sicherungsring 2314 Umwuchtkugellager 0204...
