Moduł Cyble zawiera litowe ogniwa zasilające.
Nie podpalać, Nie próbować uszkadzać czy
rozmontowywać modułu, Nie wystawiać na
temperatury wykraczające poza deklarowany
zakres pracy/przechowywania .
Po zakończeniu eksploatacji produkt musi
być przekazany do utylizacji, Nie wolno
wyrzucać do segregowanych lub
niesegregowanych smieci.
Im Cyble-Modul befindet sich eine Lithium
Batterie. Bitte das Modul nicht ins offene
Feuer werfen, nicht versuchen es zu
demontieren und bitte keinesfalls
Temperaturen oberhalb des spezifizierten
Bereiches aussetzen. Nicht über den
Hausmüll entsorgen sondern am Ende der
Lebensdauer ordnungsgemäß entsorgen.
Specifications subject to change without notice.
© Copyright 2010. Itron, All Rights Reserved.
B
Itron GmbH
Hardeckstraße 2
76185 Karlsruhe
Germany
Phone: +49 (0) 72 1/ 598 –0
For more information
www.itron.com
Ref. 240-099-2508
Version 1.1/ 2011
L I E F E R U M F AN G
•
Ein Cyble M-Bus Modul mit Standardeinstellungen:
- Primäradresse: 0
- Baudrate: 2400 Baud
•
Eine Metallschraube zur Fixierung des Moduls auf dem Zählwerk
•
Zwei Plomben (eine Plombe als Ersatz) zur Verplombung der
Fixierschraube
•
Eine Montageanleitung
M O N T AG E V O R B E R E I T U N G
•
Prüfen Sie, ob der Balgengaszähler mit einem Zählwerk der „c"-
Serie ausgerüstet ist. Erkennbar ist dies am Target (ein auf dem
Zeigerkreis angebrachtes Metallplättchen) oder über die
Typbezeichnung des Zählers auf dem Typenschild (z.B. „G4
RF1 c").

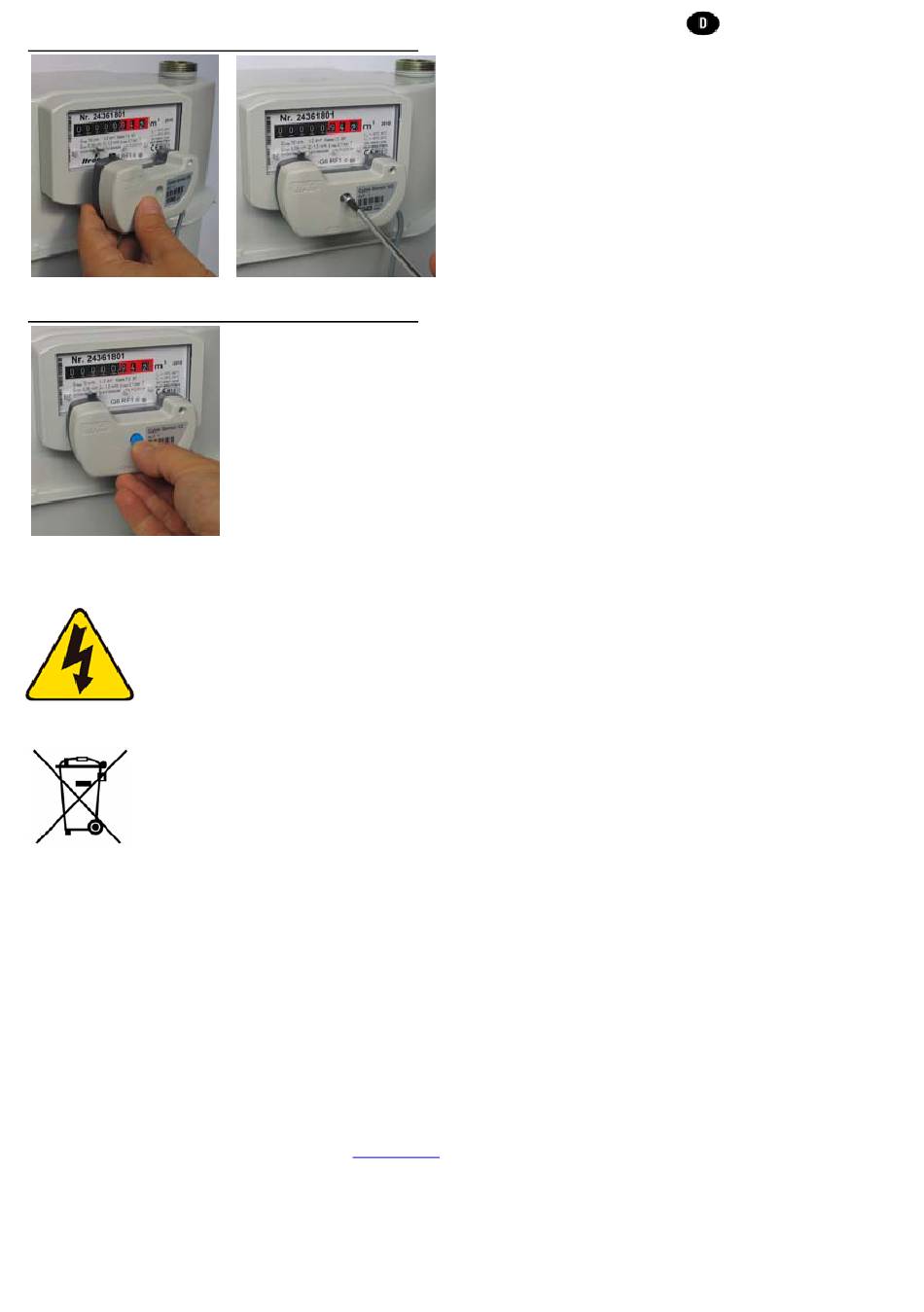

M O N T AG E D E S C Y B L E - M O D U L S
A)
C y b l e - M o d u l a u f s e t z e
Das Modul mit eingeführter Fixierschraube zunächst rechts in
die vorgesehene Halterung einhaken und das Modul danach
auf das Zählwerk schwenken.
B)
F e s t s c h r a u b e n d e r F i x i e r s c h r a u b e
Die Fixierschraube (Nr. 951-868-58) bis zum Festsitzen des
Moduls eindrehen – maximales Drehmoment von 1,2 Nm nicht
überschreiten.
C)
V e r p l o m b e n d e r F i x i e r s c h r a u b e
Plombe (Verplombungssymbol nach oben) in die
Schraubenöffnung drücken. Ggf. mit einem Schraubendreher
bis Widerstand spürbar leicht nachschieben.
V E R D R AH T U N G S H I N W E I S E
•
Der Cyble M-Bus ist mit einem fünf Meter langen
verpolungssicheren zwei-adrigen Kabel ausgerüstet.
•
Beim Anschluss des Cyble auf einem Klemmenblock ggf. die
Adern umbiegen und doppeln.
P AR AM E T R I E R U N G
•
Der CYBLE M-Bus ist erst betriebsbereit, wenn einige Parameter
einprogrammiert worden sind (z.B. Zählwerksstand,
Rotationsgeschwindigkeit des Target).
•
Schließen Sie die beiden Kabeladern des Cyble Modul an einen
M-Bus Pegelwandler an.
•
Über die Itron Parametriersoftware „CMCT" (Cyble M-Bus
Configuration Tool) z.B. Zählernummer, Zählerstand und M-Bus
Primäradresse eingeben und abspeichern.
Hinweis: Die Parametrierung ist nur möglich, wenn das Cyble
Modul auf dem Zähler montiert ist. Für weitere Informationen zur
Parametrierung siehe CMCT Kurzanleitung.
T E C H N I S C H E D AT E N
Betriebstemperatur:
-10°C / +55°C
Lagertemperatur:
-20°C / +55°C
Schutzart:
IP 68
Normbezug (M-Bus):
EN 13757-2/3*
Spannungsversorgung:
Lithiumbatterie 3,6V
*Impulse werden nur bei positivem Durchfluss generiert, Rückflüsse
werden durch die integrierte Elektronik kompensiert.
