ITRON UP 6000-MK +m Montageanleitung

MONTAGEANLEITUNG
UP 6000-MK +m
Unterputzwasserzähler UP 6000-MK +m Liefereinheit II
/h (hellgrau/beige) - für EAT* mit Bodenkennzeichnung 3 / 4 "
Qn 1,5 m 3
Qn 2,5 m 3 /h (schwarz) - für EAT* mit Bodenkennzeichnung 1"
*(siehe auch Punkt 3)
Lieferumfang:
MES +m mit modularem Zählwerk,
Aushebering , verchromter Zylinder
Beipack: 2 rote Kunststoffplomben (siehe auch Punkt 8),
O-Ring-Dichtung, Fett. Montageanleitung
Das auf dem Zähler +m befindliche Leermodul
des geeichten Zählers und durch eine Benutzerplombe (Typenschild) gesichert. Das Leermodul darf
nur durch autorisiertes Fachpersonal zum Zweck der Montage von Kommunikationsmodulen entfernt
werden. Achtung: Entsprechende Kommunikationsmodule werden nach erfolgter Zählermontage auf-
gesetzt!
Achtung:
Der Einsatz dieser Zähler in Bereichen mit ständig auftretender
hoher Staufeuchtigkeit (z.B. direkter Duschbereich oder Erd-
schächte) sollte vermieden werden, da auf Dauer Feuchtigkeit
durch die Kunststoff-Zählwerkshaube diffundieren und die Ables-
barkeit beeinträchtigen kann. Wasserzähler frostsicher einbauen!

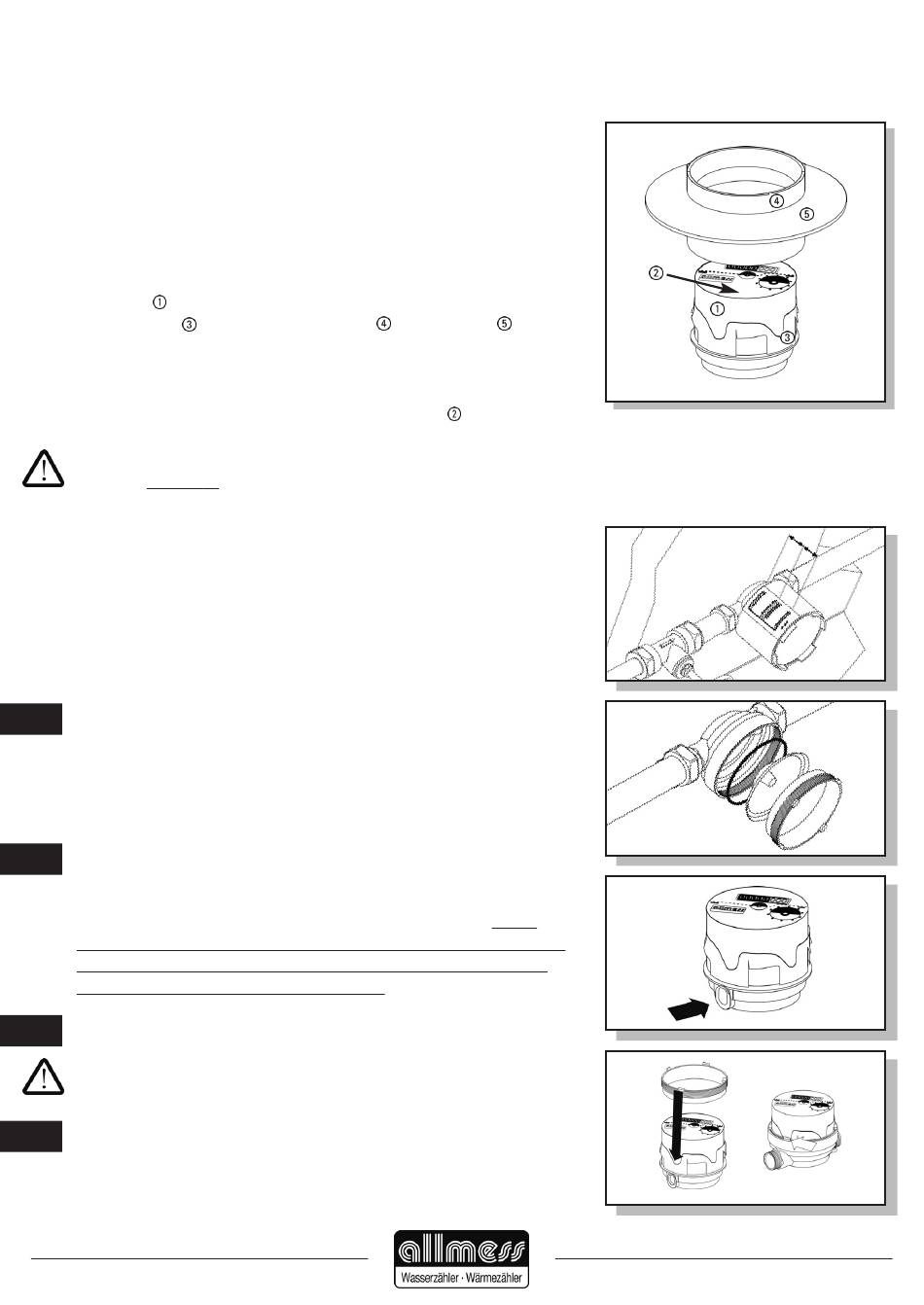

Montage:
1
Fließrichtung des Wassers feststellen, Rohrleitung absperren
und druckentlasten. Montageschutzhaube abziehen.
Horizontale- oder vertikale Einbauanlage zulässig. Kein Über-
kopfeinbau!
Kopfring, Blindplatte und alten O-Ring mit Montageschlüssel-
2
MK oder Montageschutzhaube entfernen, neuen O-Ring
fetten (nur mitgeliefertes Fett verwenden) und in die zweite
Gehäusestufe einlegen. Ggf. Dichtungssitz reinigen. Sollte
sich ein schwarzer Aushebering im Kopfring befinden, diesen
in jedem Fall entfernen, da sich auf der Messkapsel bereits
der neue weiße Aushebering befindet!
Sitz der Dichtung an der Auslaufseite der Messkapsel prüfen.
3
Messkapsel Qn 1,5 (hellgrau/beige) nur in EAT mit Bodenprä-
3 /
gung " verwenden! Messkapsel Qn 2,5 (schwarz) nur in
4
EAT mit Bodenprägung 1" verwenden!
Kopfring über den Aushebering der Messkapsel schieben.
4
Nocken müssen mit den Griffmulden des Ausheberings fluch-
ten. Messkapsel gemäß Fließrichtungspfeilen in EAT einset-
zen, mit Montageschlüssel-MK oder Montageschutzhaube
fest anziehen (die Nocken des Kopfrings müssen nahezu auf
der Gehäusekante aufliegen).
und Rosette
ist Bestandteil
