8. Ihr erstes Profil

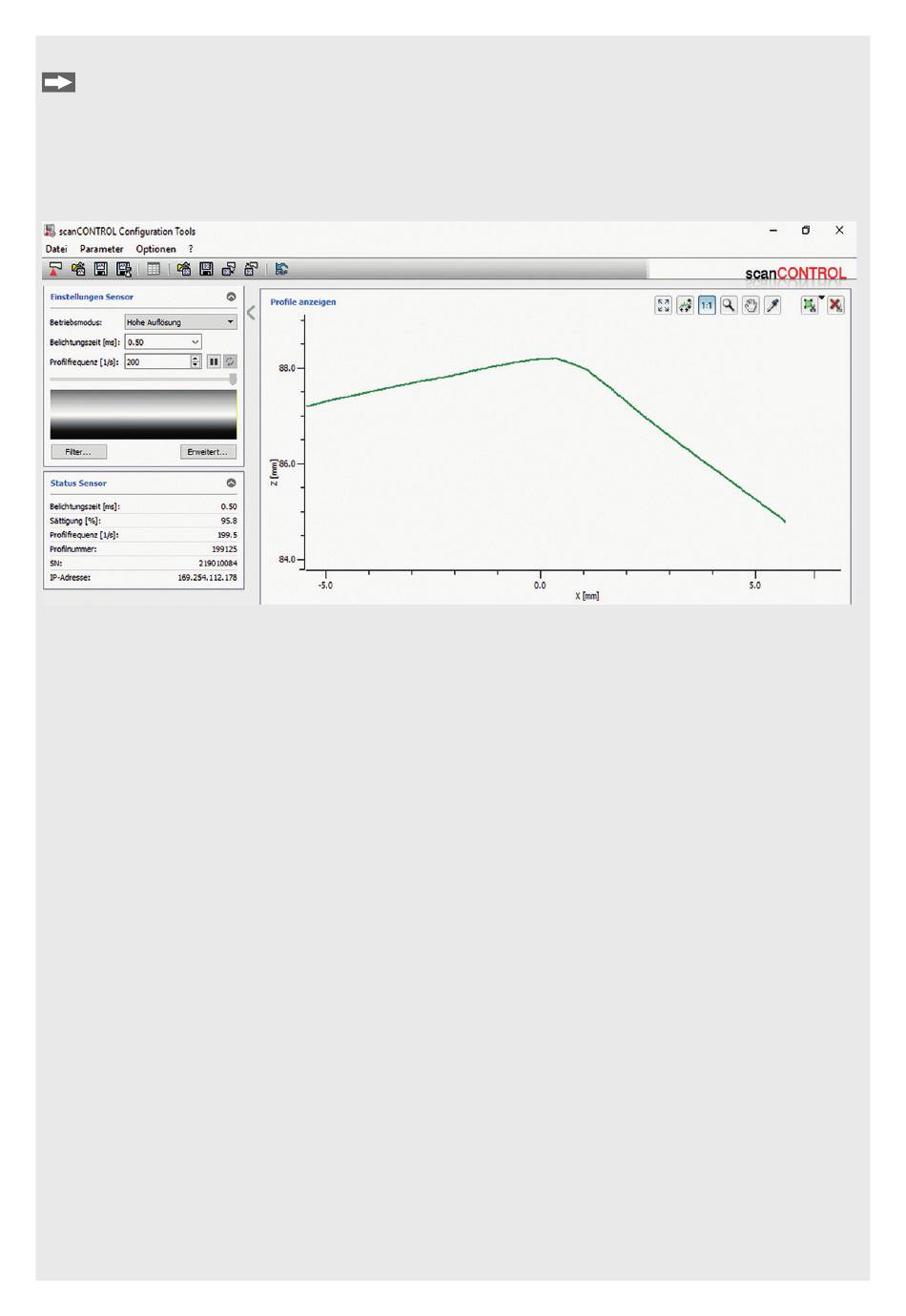

Starten Sie scanCONTROL Configuration Tools. Klicken Sie in der Hauptansicht
auf Profile anzeigen.
Sollte die Software in der Statuszeile die Fehlermeldung Kein scanCONTROL
Sensor gefunden anzeigen, überprüfen Sie die Ethernet-Verbindung zwischen
scanCONTROL und PC.
Auf der linken Seite können Sie die Einstellungen für Ihre Messaufgabe vornehmen.
Die rechte Seite zeigt die gemessenen Profildaten und weitere Informationen zum
Messvorgang.
9. Zugriff auf Profildaten
Der Zugriff auf die Profildaten von scanCONTROL kann auf folgende Arten erfolgen:
- GigEVision und GenICam für digitale Kameras über Ethernet
- SDK für schnelle Applikationsintegration (C, C++, C# und andere)
Weitere Informationen zum Zugriff auf die Profildaten erfahren Sie in der jeweiligen
SDK-Dokumentation.
10. Messergebnisse übertragen
scanCONTROL 25xx/BL bietet folgende Möglichkeiten der Messwertübertragung:
- Ethernet-Schnittstelle
ƒ Modbus TCP-Protokoll
ƒ UDP-Protokoll
ƒ Analoge Ausgabe von Messwerten (über optionale 2D/3D Output Unit)
ƒ Digitale Ausgabe von Schaltsignalen (über optionale 2D/3D Output Unit)
ƒ Feldbus-Anbindung PROFINET, EtherNet/IP , EtherCAT (über optionales 2D/3D
Gateway)
- RS422-Schnittstelle
ƒ Modbus RTU-Protokoll
ƒ Messwertübertragung im ASCII-Format
