Gerätebeschreibung
8. Sensoranschlüsse (RJ45)
9. RS232 Anschluss

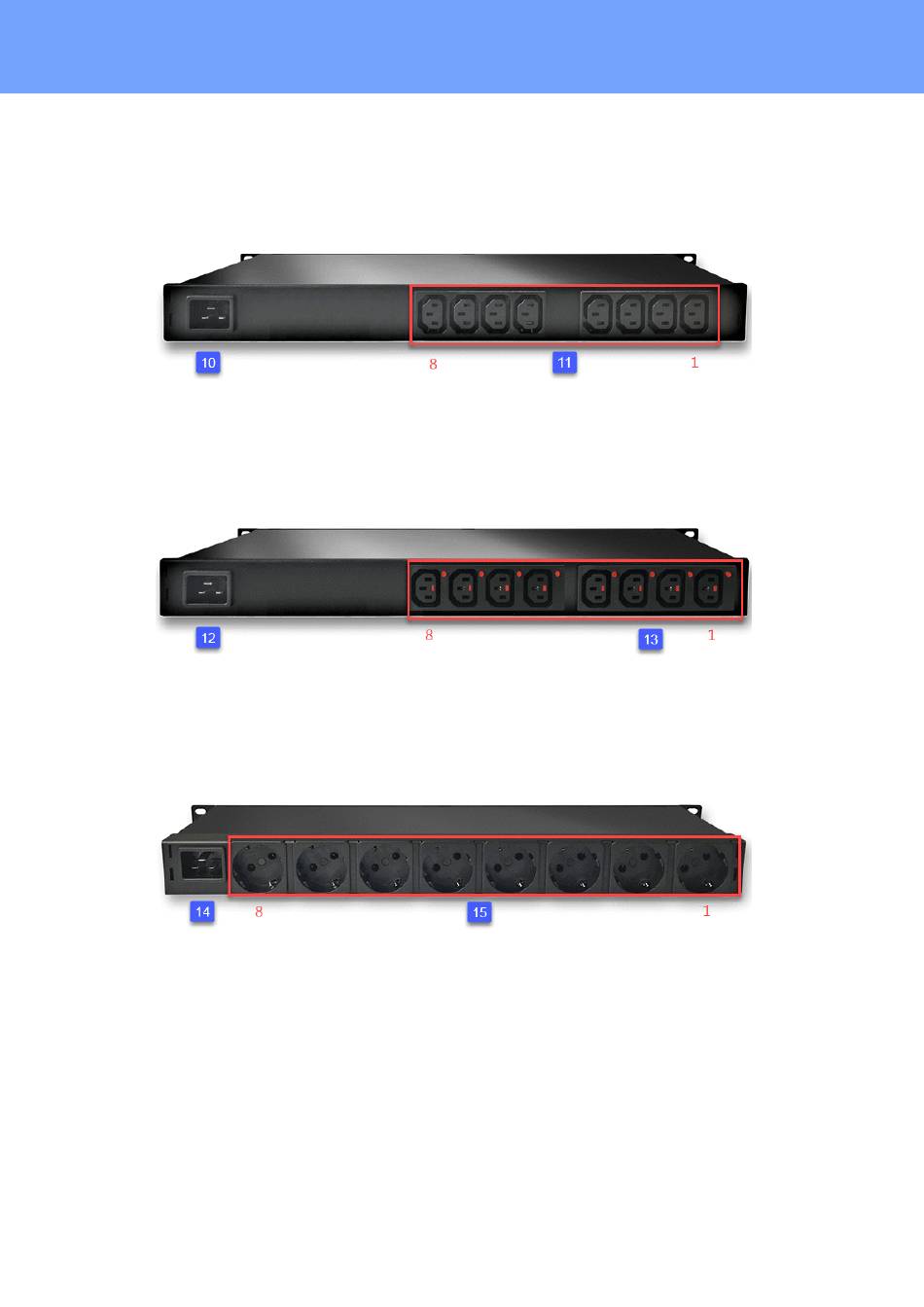

Expert Power Control 8031/8035 - 1
10. Netzanschluss (IEC C20, max. 16 A)
11. 8 x Lastausgänge (IEC C13, max. 10 A)
Expert Power Control 8031/8035 - 2
12. Netzanschluss (IEC C20, max. 16 A)
13. 8 x Lastausgänge (IEC C13, max. 10 A, IEC-Lock)
Expert Power Control 8031/8035 - 3
14. Netzanschluss (IEC C20, max. 16 A)
15. 8 x Lastausgänge (Schutzkontakt, max. 10 A)
Inbetriebnahme
· Verbinden Sie das Netz-Anschlusskabel (IEC C19, max. 16A) mit dem Stromnetz.
Die Zuleitungsstecker sind von der Bauart her gegen unbeabsichtigtes Lösen gesi-
chert. Sie müssen bis zum Anschlag eingesteckt werden, sonst besteht keine siche-
re Verbindung. Der Stecker darf nicht in der Buchse wackeln, ansonsten ist der Ste-
cker noch nicht bis zum Anschlag eingesteckt.
· Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45).
· Stellen Sie bei Bedarf eine serielle Verbindung über den RS232 Anschluss her.
9
