E-bike
www.ncte.de

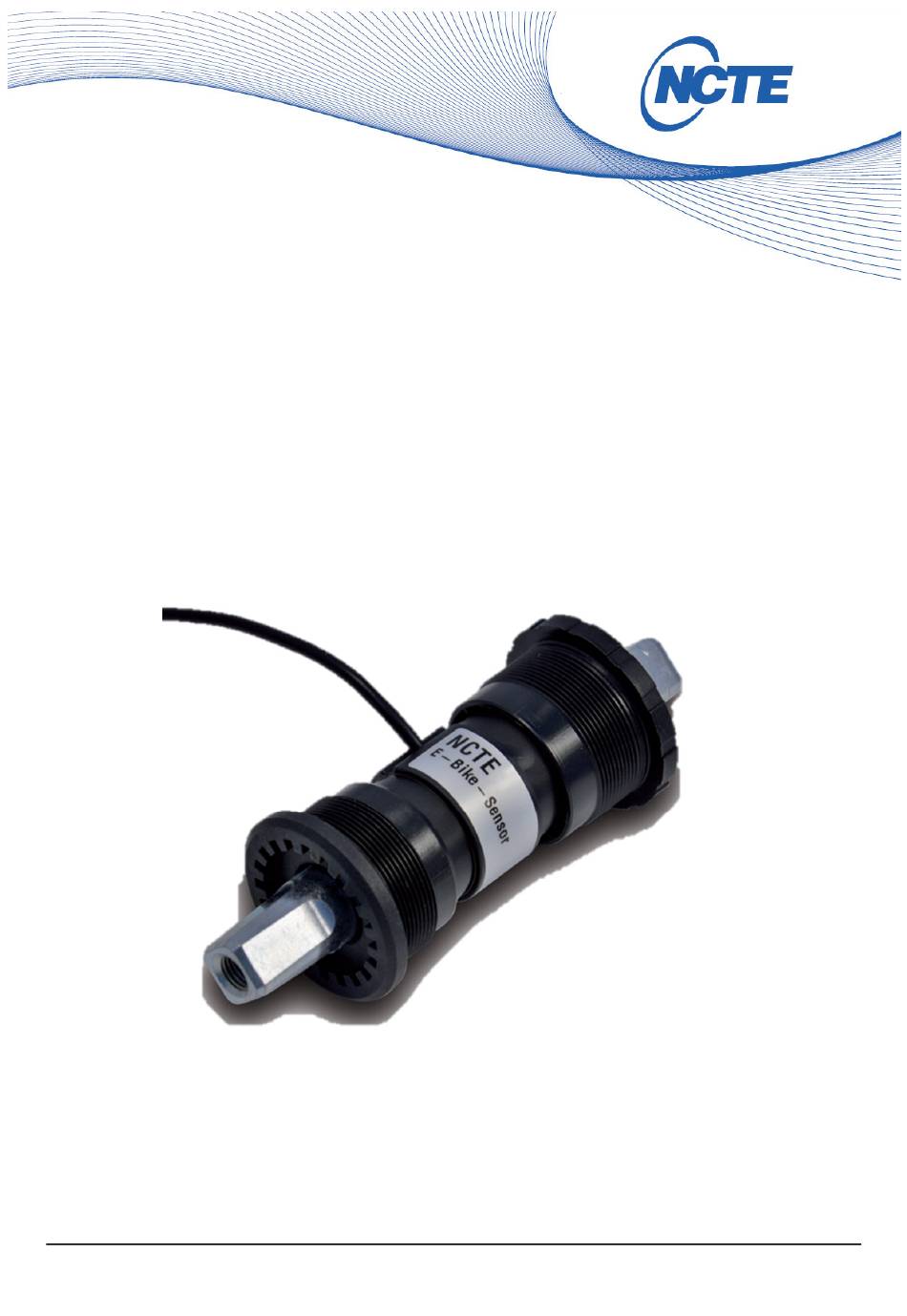

Montageanleitung
Drehmomentsensorik für Elektrofahrräder („E-Bikes")
S-BB-RT
Sensorisches Innenlager mit Drehmoment und Drehwinkelmessung
S-BB-R
Sensorisches Innenlager mit Drehwinkelmessung
- Alle Angaben ohne Gewähr vorbehaltlich technischer Änderungen -
Seite 1
Werbung
Verwandte Anleitungen für NCTE S-BB-RT
Inhaltszusammenfassung für NCTE S-BB-RT
- Seite 1 E-bike www.ncte.de Montageanleitung Drehmomentsensorik für Elektrofahrräder („E-Bikes“) S-BB-RT Sensorisches Innenlager mit Drehmoment und Drehwinkelmessung S-BB-R Sensorisches Innenlager mit Drehwinkelmessung - Alle Angaben ohne Gewähr vorbehaltlich technischer Änderungen - Seite 1...
- Seite 2 Veränderung des Magnetfeldes kommen. Eine einwandfreie Funktion kann dadurch nicht mehr gewährleistet werden. Bitte beachten Sie, das NCTE S-BB Innenlager nur durch NCTE-Mitarbeiter geöffnet werden dürfen. Im Falle eines unberechtigten Öffnens erlischt die Gewährleistung. - Alle Angaben ohne Gewähr vorbehaltlich technischer Änderungen -...
- Seite 3 E-bike www.ncte.de 5. Drehmomentsensor theoretischer Signalverlauf Montageanleitung Bild 3 Bild 4 Bild 5 Vor der Montage bitte prüfen ob im Bereich der Kabelführung am Tretlagergehäuse ein Grat vorhanden ist. Dies soll möglichen Beschädigungen am Kabel vorbeugen. Der Innendurchmesser zwischen den Gewinden muss leicht vergrößert sein, um einen einwandfreien Einbau und Freiraum des Kabels zu gewährleisten.
- Seite 4 • Beachten Sie bei der Montage folgendes Anschlussschema (Bild 8): Kabelfarbe Beschreibung Schwarz Masse Weiß Spannungsversorgung Grau Drehmomentsignal (nur bei S-BB-RT) Braun Sinus-Signal Blau Cosinus-Signal Bild 8 Das Sinus und Cosinus-Ausgangssignal dient zur Drehzahl- und Drehrichtungserkennung und muss entsprechend der Controllerprogrammierung korrekt verbunden werden.
