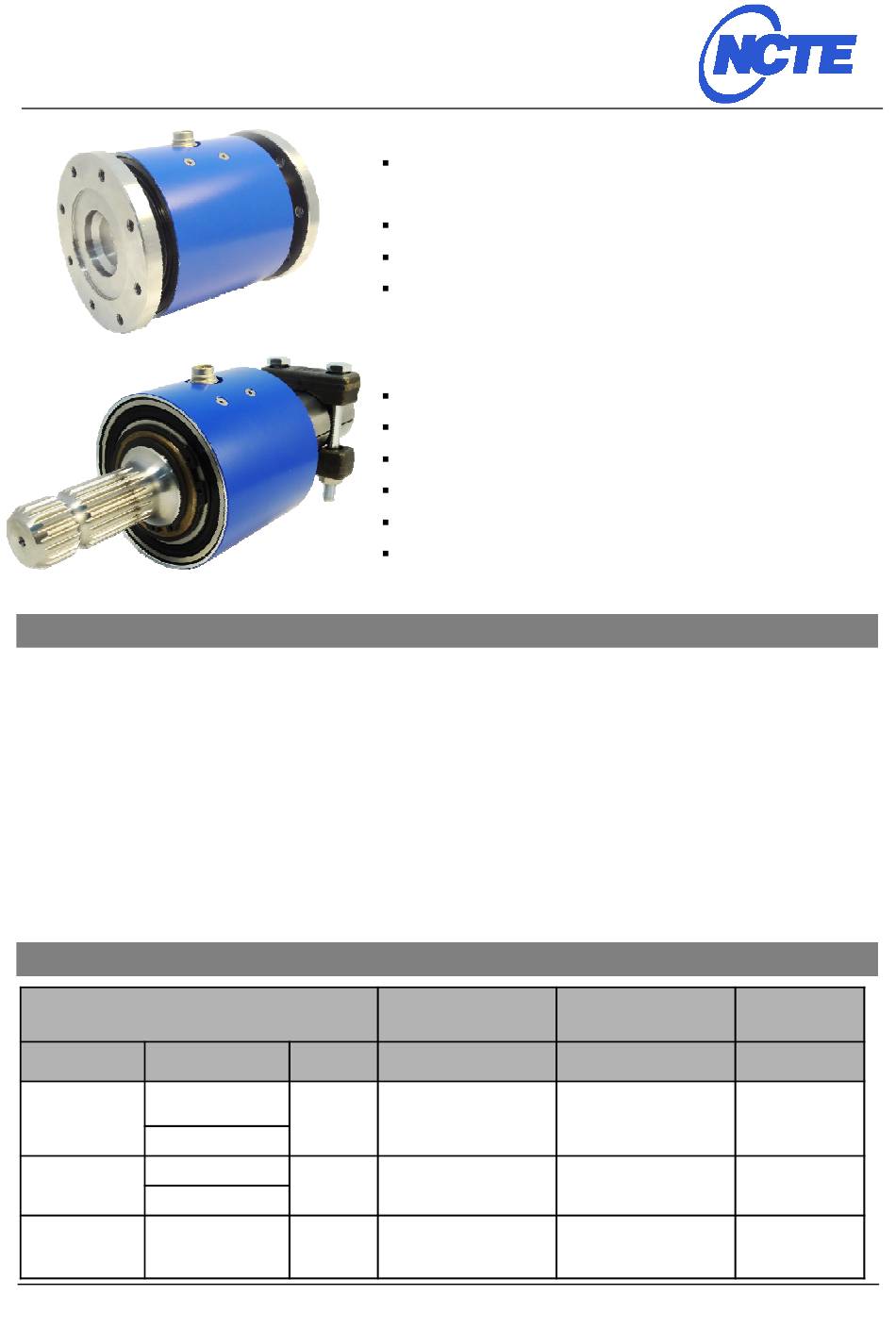

NCTE 7000 Serie Datenblatt

Serie 7000
Drehmomentsensor für Zapfwellen
1. Kurzbeschreibung
Die Serie 7000 ermöglicht die einfache und kostengünstige Drehmoment- und Winkelerfassung speziell im Die Serie 7000 ermöglicht die einfache und kostengünstige Drehmoment- und Winkelerfassung speziell im
land- und forstwirtschaftlichen Bereich. Das berührungslos arbeitende Messprinzip zeichnet sich durch eine
hohe Robustheit gegenüber mechanischen und thermischen Einflüssen aus und ist wartungsfrei. Für den
direkten Einsatz in den unterschiedlichsten Applikationen sind vielfältige Adaptionen verfügbar; dadurch ist
jederzeit ein unkomplizierter und schneller Einbau gewährleistet. Der Sensor wird als anschlussfertige Einheit
mit integrierter Elektronik und Kabel geliefert.
Die optional erhältliche Anzeigeeinheit erlaubt sowohl die direkte Anzeige von Drehmoment und Drehwinkel als
auch die autonome Datenspeicherung auf einer integrierten SD-Karte. Die Daten können auch direkt über eine
USB Schnittstelle ausgelesen, angezeigt und aufgezeichnet werden.
Die komplette Sensorik kann sowohl mit 12 V als auch mit 24 V direkt am Bordnetz („Zigarettenanzünder")
betrieben werden.
2. Modellreihe Serie 7000
Modellreihe
Serie 7000
Größe Zähnezahl
1 3/8 Zoll
1 3/4 Zoll
Flansch
Revision f, Dezember 2013
Einheit
6
[Nm]
21
6
[Nm]
20
- [Nm]
- Alle Angaben ohne Gewähr vorbehaltlich technischer Änderungen -
Eigenschaften
Zapfwellen mit integrierter Drehmoment- und
Winkelerfassung
Berührungsloses Messsystem, hohe Robustheit
Speziell für Zapfwellen 1 ¾" und 1 3/8"
„Plug & Play" Lösung, keine zusätzliche Elektronik
erforderlich
Leistungsmerkmale
Messbereiche von 3000 Nm bis 8000 Nm
Genauigkeitsklasse 0,5 %
Temperaturbereich -40 °C ... +105 °C
Schutzklasse bis IP65
Drehzahl bis zu 3600 U/min
Ausgangssignal 0-10 V / 4-20 mA / CAN Bus
Nenn-
Drehmoment
bidirektional (+/-)
3000
5000
5000
Max. Überlast
bidirektional (+/-)
10000
10000
10000
www.ncte.de
Drehzahl
[U/min]
3600
3600
3600
Seite 1
