NCTE 2000-Serie Gebrauchsanleitung Und Datenblatt

Drehmomentsensor

Werbung

Gebrauchsanleitung und Datenblatt
Drehmomentsensor Serie 2000
Version 20/01 – Stand September 2020

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für NCTE 2000-Serie

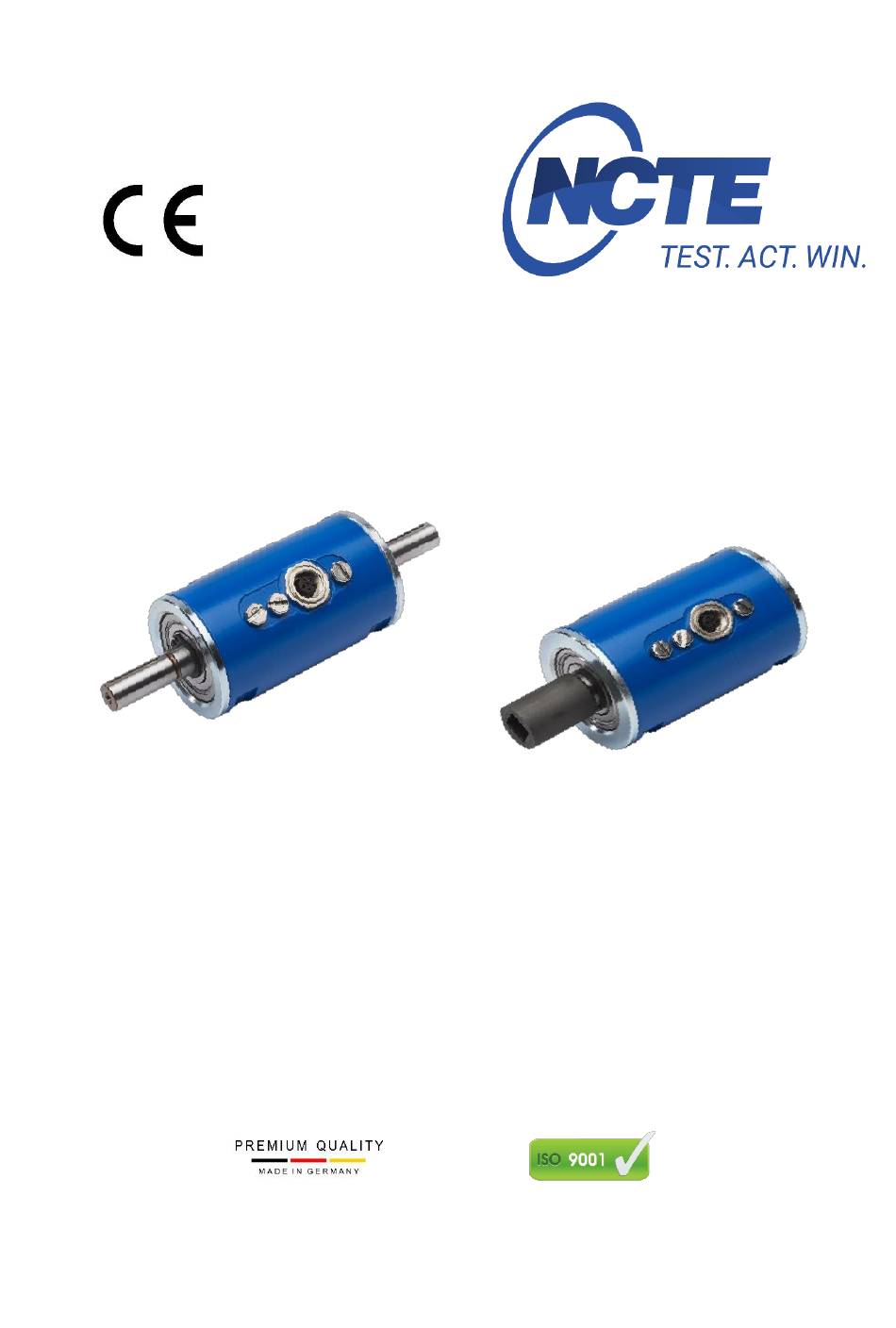

  • Seite 1 Gebrauchsanleitung und Datenblatt Drehmomentsensor Serie 2000 Version 20/01 – Stand September 2020...
  • Seite 2 Copyright © NCTE AG® Drehmomentsensor Serie 2000 Gebrauchsanleitung und Datenblatt. Diese Gebrauchsanleitung ist Eigentum der Firma NCTE AG®, D-82041 Oberhaching Unerlaubte Vervielfältigung, auch nur auszugsweise, ist nicht gestattet. Stand: September 2020...
  • Seite 3: Inhaltsverzeichnis

    Gebrauchsanleitung Allgemeines ............................... 5 Kundendienstanschrift ........................5 Gewährleistung..........................5 Lieferumfang............................5 Konformitätserklärung ........................6 Sicherheit ..............................7 Bestimmungsgemäße Verwendung ....................7 Verwendungsdauer ........................... 7 Bauliche Veränderungen ........................7 Schulung des Bedien-Personals ......................7 Transport und Handhabung ......................7 Drehmomentsensor Serie 2000 ......................... 8 Kurzbeschreibung ..........................
  • Seite 4 Datenblatt Key Facts ..............................10 Drehmomentbereiche ..........................10 Belastungskennwerte ..........................11 Technische Kennwerte ..........................11 EMV Emissionsangaben ........................... 12 Abmessungen ............................13 Anschlussplan ............................14 Sensorverdrahtung ..........................14 Bestelloptionen ............................14 10 Zubehör ..............................15...
  • Seite 5: Allgemeines

    Kompatibilität zu Vorgängerversionen zu wahren. Alle Angaben ohne Gewähr vorbehaltlich technischer Änderungen. Für weitere Fragen stehen wir Ihnen selbstverständlich auch nach dem Kauf jederzeit gerne zur Verfügung. Nutzen Sie dazu unsere Kontaktadresse. 1.1 Kundendienstanschrift NCTE AG Raiffeisenalle 3 D-82041 Oberhaching Tel.: +49 (0)89 665 619 0 Email: sales@ncte.de...
  • Seite 6: Konformitätserklärung

    _______________________________________________________________________________________ 1.4 Konformitätserklärung Der Hersteller NCTE AG Raiffeisenalle 3 D-82041 Oberhaching erklärt hiermit, dass folgendes Produkt Produktbezeichnung: Drehmomentsensor Serie 2000 Handelsbezeichnung: Serie 2000 Modellbezeichnungen: 2200-2,5 2200-5 2200-7,5 2200-17,5 2200-75 2200-175 2200-250 2200-500 den Bestimmungen der EMV Richtlinie 2014/30/EU – einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen –...
  • Seite 7: Sicherheit

    _______________________________________________________________________________________ Sicherheit Beachten Sie dazu beiliegendes Blatt zu den Warnhinweisen. 2.1 Bestimmungsgemäße Verwendung Die Sensoren der Serie 2000 sind ausschließlich für die Messung von Drehmoment und/oder Drehzahl vorgesehen. Der jeweilige Belastungsbereich ist dem Datenblatt zu entnehmen und darf nicht überschritten werden.
  • Seite 8: Drehmomentsensor Serie 2000

    Kraft in axiale Richtung auf das Gehäuse ausgeübt werden. Die Schlüsselflächen sind zur Sicherung des Sensors gegen Verdrehen zu nutzen (optional Sensor-Halterung). Die Kabellänge darf max. 5m betragen. Bei Verwendung eines anderen Kabels als dem von NCTE mitgelieferten oder einem gleichen Kabel mit abweichender Kabellänge, kann die Funktion des Sensorsystems beeinträchtigt werden.
  • Seite 9: Bedienung Im Regulären Betrieb

    Kontrolle der Verkabelung, Stecker und Welle: Alle 12 Monate Reparaturen und Rekalibrierungen können ausschließlich durch Personal der NCTE AG durchgeführt werden. 3.10 Entsorgung Zur Entsorgung ist das Gerät an die NCTE AG, Raiffeisenallee 3, 82041 Oberhaching zurückzugeben. _______________________________________________________________________________________ Seite 9 von 16...
  • Seite 10: Key Facts

    Ø 19 mm Ø 25 mm Hinweis: Bei Überlastung entsteht ein Messversatz am Sensor. In diesem Fall muss der Sensor bei der NCTE AG neu kalibriert werden. Der Sensor darf nur innerhalb des angegebenen Nenndrehmomentbereichs betrieben werden. _______________________________________________________________________________________ Seite 10 von 16...
  • Seite 11: Belastungskennwerte

    _______________________________________________________________________________________ Belastungskennwerte Modellreihe Serie 2100 Axialkraft [N] Grenzquerkraft [N] Grenzbiegemoment [Nm] Messbereiche 2,5 und 5 1.000 1.000 17,5 1.000 12,5 2.600 41,7 4.000 89,5 7.000 Modellreihe Serie 2200 Axialkraft [N] Grenzquerkraft [N] Grenzbiegemoment [Nm] Messbereiche 2,5 und 5 1.000 1.000 17,5 1.000 12,5...
  • Seite 12: Emv Emissionsangaben

    _______________________________________________________________________________________ Temperaturabhängigkeit Einheit Wert Nullpunktdrift über %/10 K < 0,5 Temperatur Ausgangsignal über Temperatur im %/10 K < 0,5 Gebrauchstemperaturbereich Energieversorgung Einheit Wert Spannungsversorgung 6 … 15 Maximale Stromaufnahme Einschaltpeak < 40 Maximal zulässige Spitzenspannung Allgemeine Angaben Einheit Wert Schutzart nach EN 60529 Referenztemperatur °C +15 …...
  • Seite 13: Abmessungen

    _______________________________________________________________________________________ Abmessungen Serie 2100 Vierkantwelle Serie 2200 Rundwelle Abmessungen 3/4 Zoll Ø 9 mm Ø14 mm Ø19 mm Ø25 mm Wellengröße 1/4 Zoll 3/8 Zoll 1/2 Zoll 2,5/5/ Nenndrehmoment 2,5/5/ 175-250 [Nm] 7,5/17,5 7,5/17,5 95,5 123,5 18,5 29,6 27,5 34,5 54,5 66,6 14k6...
  • Seite 14: Anschlussplan

    _______________________________________________________________________________________ Bei hohen Wechsellasten wird eine Drehmomentübertragung durch einen Form- und Reibschluss über eine geeignete Passung oder Kupplung empfohlen. Anschlussplan Typ: Binder Stecker Serie 712-M9 IP67 (Farbcodierung nach DIN 47100) Farbe Beschreibung Wert Weiß Versorgungsspannung VCC 6 V – 15 V Braun Ausgangssignal analog Schwarz...
  • Seite 15: Zubehör

    KB4C/300-94-19-D2 2000 – D19 KB4C/500-100-25-D2 2000 – D25 Weiteres oder ergänzendes Zubehör sowie Sonderwünsche erhalten Sie im persönlichen Gespräch mit Ihrem Ansprechpartner Serienprodukte unter Tel.: +49 (0)89 66 56 19 30 oder per E-Mail: sales@ncte.de. _______________________________________________________________________________________ Seite 15 von 16...
  • Seite 16: Ihre Experten Für Magnetostriktive Sensoren

    Ihre Experten für magnetostriktive Sensoren...
