MSA AUER
6.3.
Montage des Fahrladesystems EVOLUTION 5000 Serie
Das Fahrzeugeinbauset dient zum Einbau des Fahrzeugladesystems, das somit
direkt am Fahrzeug befestigt wird.
Das gleiche Einbauset und Montageverfahren wird zur Installation der
Fahrzeughaltekonsole für die Kamera verwendet. Es ist im Prinzip das
gleiche wie beim Fahrzeugladesystem nur ohne die Ladefunktion.
Für den Einbau wird eine ausreichend große ebene Fläche benötigt, die
bequemen Zugang zur Kamera gewährt.
ein nicht zu langes Kabel bis zur Spannungsquelle erfordert und
das Ladesystem vor Spritzwasser und extremen Temperaturen schützt.
Einbauset für Fahrzeugladesystem und -haltekonsole

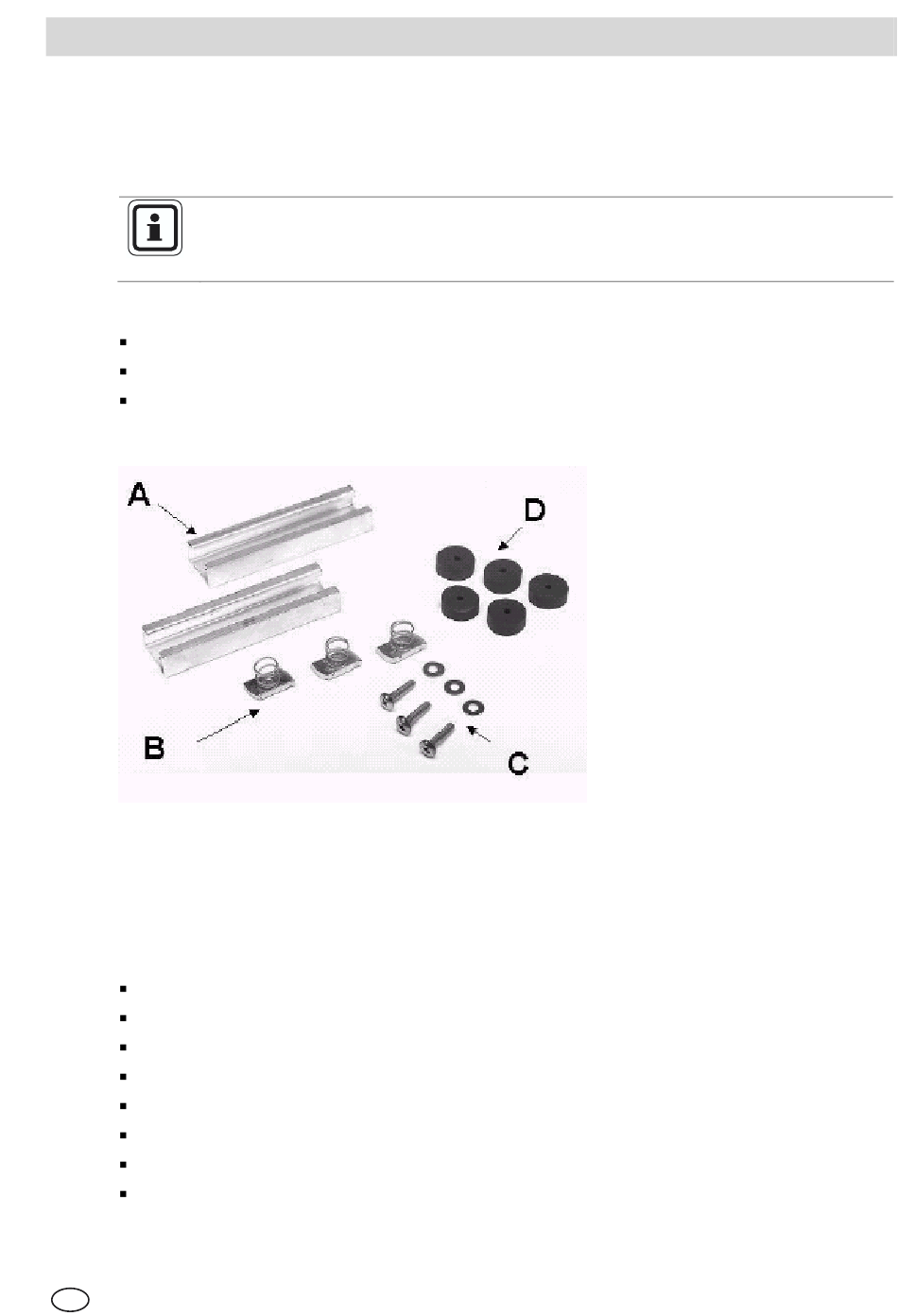

Bild 10 Einbauset für Fahrzeugladesystem und -haltekonsole
A
Leisten
B
Federmuttern
Erforderliches Werkzeug und Material
Einbauset für Fahrzeugladesystem und -haltekonsole
Bohrmaschine und Bohrer (5 mm, 7 mm)
Gewindeschneider M6
Kreuzschlitzschraubendreher mit langem Schaft
4 Edelstahlschrauben M 6 x 25
5 A-Schmelzsicherung
Trennschalter AN/AUS
Zugentlastungshülse für Stromversorgungskabel
DE
C
Schrauben
D
Antivibrationsdistanzscheiben
®
EVOLUTION
5200
ZUBEHÖR
25
