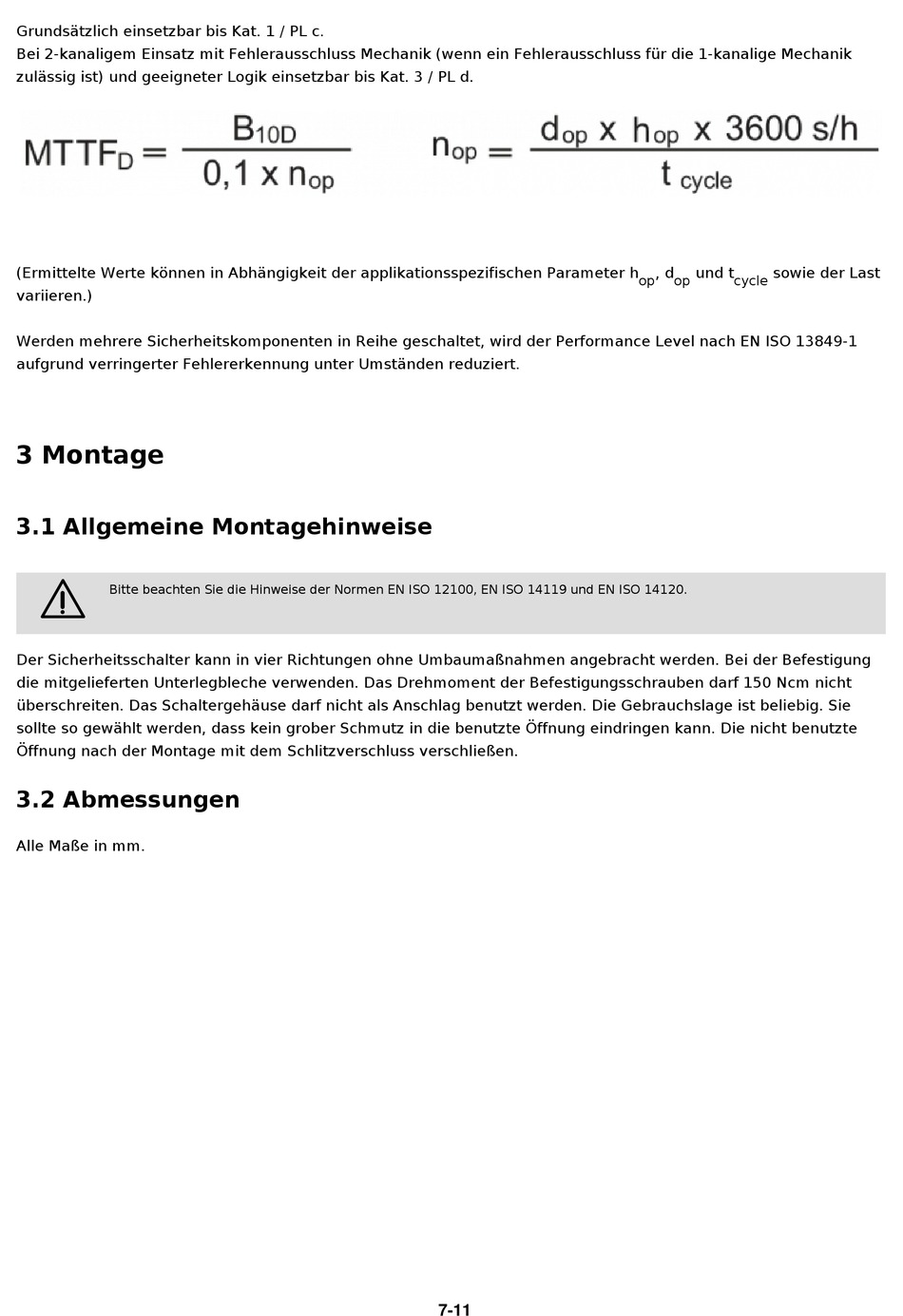

Grundsätzlich einsetzbar bis Kat. 1 / PL c.
Bei 2-kanaligem Einsatz mit Fehlerausschluss Mechanik (wenn ein Fehlerausschluss für die 1-kanalige Mechanik
zulässig ist) und geeigneter Logik einsetzbar bis Kat. 3 / PL d.
(Ermittelte Werte können in Abhängigkeit der applikationsspezifischen Parameter h
, d
und t
sowie der Last
op
op
cycle
variieren.)
Werden mehrere Sicherheitskomponenten in Reihe geschaltet, wird der Performance Level nach EN ISO 13849-1
aufgrund verringerter Fehlererkennung unter Umständen reduziert.
3 Montage
3.1 Allgemeine Montagehinweise
2
Bitte beachten Sie die Hinweise der Normen EN ISO 12100, EN ISO 14119 und EN ISO 14120.
Der Sicherheitsschalter kann in vier Richtungen ohne Umbaumaßnahmen angebracht werden. Bei der Befestigung
die mitgelieferten Unterlegbleche verwenden. Das Drehmoment der Befestigungsschrauben darf 150 Ncm nicht
überschreiten. Das Schaltergehäuse darf nicht als Anschlag benutzt werden. Die Gebrauchslage ist beliebig. Sie
sollte so gewählt werden, dass kein grober Schmutz in die benutzte Öffnung eindringen kann. Die nicht benutzte
Öffnung nach der Montage mit dem Schlitzverschluss verschließen.
3.2 Abmessungen
Alle Maße in mm.
7-11
