HINWEISE ZUR BEDIENUNG UND MONTAGE

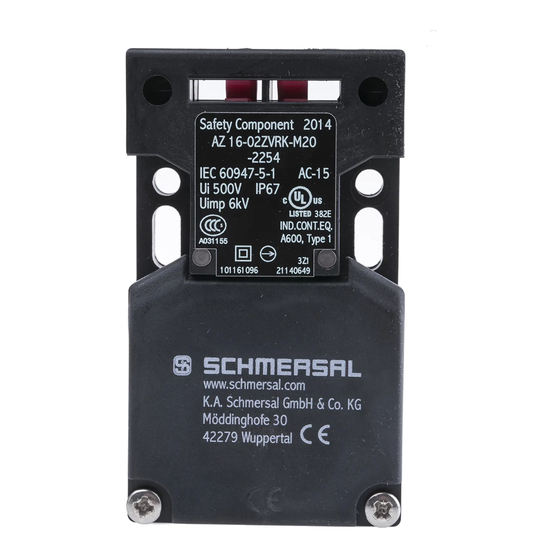

Safety switch with separate actuator AZ 16-02ZVRK-M20-2254
Inhaltsverzeichnis
1 Zu diesem Dokument
1.1 Funktion
1.2 Zielgruppe der Betriebsanleitung: autorisiertes Fachpersonal
1.3 Verwendete Symbolik
1.4 Bestimmungsgemäßer Gebrauch
1.5 Allgemeine Sicherheitshinweise
2 Produktbeschreibung
2.1 Typenschlüssel
2.2 Sonderausführungen
2.3 Bestimmung und Gebrauch
2.4 Warnung vor Fehlgebrauch
2.5 Haftungsausschluss
2.6 Technische Daten
3 Montage
3.1 Allgemeine Montagehinweise
3.2 Montage der Betätiger
3.3 Abmessungen
4 Elektrischer Anschluss
4.1 Allgemeine Hinweise zum elektrischen Anschluss
4.2 Kontaktvarianten
5 Inbetriebnahme und Wartung
6 Demontage und Entsorgung
6.1 Demontage
6.2 Entsorgung
1 Zu diesem Dokument
1.1 Funktion
Das vorliegende Dokument liefert die erforderlichen Informationen für die Montage, die Inbetriebnahme, den
sicheren Betrieb sowie die Demontage des Sicherheitsschaltgerätes. Die dem Gerät beiliegende Betriebsanleitung
ist stets in einem leserlichen Zustand und zugänglich aufzubewahren.
1.2 Zielgruppe der Betriebsanleitung: autorisiertes Fachpersonal
Sämtliche in der Betriebsanleitung beschriebenen Handhabungen dürfen nur durch ausgebildetes und vom
Anlagenbetreiber autorisiertes Fachpersonal durchgeführt werden.
1-10
Werbung
Verwandte Anleitungen für schmersal AZ 16-02ZVRK-M20-2254
Inhaltszusammenfassung für schmersal AZ 16-02ZVRK-M20-2254
- Seite 1 HINWEISE ZUR BEDIENUNG UND MONTAGE Safety switch with separate actuator AZ 16-02ZVRK-M20-2254 Inhaltsverzeichnis 1 Zu diesem Dokument 1.1 Funktion 1.2 Zielgruppe der Betriebsanleitung: autorisiertes Fachpersonal 1.3 Verwendete Symbolik 1.4 Bestimmungsgemäßer Gebrauch 1.5 Allgemeine Sicherheitshinweise 2 Produktbeschreibung 2.1 Typenschlüssel 2.2 Sonderausführungen 2.3 Bestimmung und Gebrauch...
- Seite 2 Hersteller zugelassene Anwendungen eingesetzt werden. Detaillierte Angaben zum Einsatzbereich finden Sie im Kapitel „Produktbeschreibung". 1.5 Allgemeine Sicherheitshinweise Die Sicherheitshinweise der Betriebsanleitung sowie landesspezifische Installations-, Sicherheits- und Unfallverhütungsvorschriften sind zu beachten. Weitere technische Informationen entnehmen Sie bitte den Schmersal Katalogen bzw. dem Online-Katalog im Internet unter products.schmersal.com. 2 Produktbeschreibung 2.1 Typenschlüssel Produkt-Typbezeichnung:...
- Seite 3 ohne 1 Schließer (NO) / 1 Öffner (NC) 2 Öffner (NC) 3 Öffner (NC) 1 Schließer (NO) / 2 Öffner (NC) ohne Rückstellkraft Rastkraft 30 N mit LED (nur bei Ausführung mit einem Schließer- und einem Öffnerkontakt möglich.) Leitungseinführung M16 Leitungseinführung M20 Stecker M12, 4-polig, unten Stecker M12, 4-polig, links...
- Seite 4 Die Sicherheitsschaltgeräte sind gemäß EN ISO 14119 als Bauart 2-Verriegelungseinrichtungen klassifiziert. Die Bewertung und Auslegung der Sicherheitskette ist vom Anwender entsprechend der relevanten Normen und Vorschriften und in Abhängigkeit vom erforderlichen Sicherheitsniveau vorzunehmen. Das Gesamtkonzept der Steuerung, in welche die Sicherheitskomponente eingebunden wird, ist nach den relevanten Normen zu validieren.
- Seite 5 NUM_OF_ACT_DIRECTION NUM_OF_SAFE_CONT NUM_OF_CABLE_BUSHING Safety classification SAFE_NORM_STANDARD EN ISO 13849-1 SAFE_PERFORM_LEVEL SAFE_CAT SAFE_B10D_NC 2.000.000 NOTE_SAFE_B10D_NC Elektrische Lebensdauer auf Anfrage. SAFE_MISSION_TIME Safety classification - Safety outputs NOTE_SAFE_B10D_NO_SOUT bei 10% I und ohmscher Last Safety classification - Fault exclusion NOTE_SAFE_FAULT_EXCLUSION Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- Seite 6 DESIGN_CABLE_ENTRY 3 x M20 x 1,5 REVIEW_ELEC_WIRING_GENERAL Schraubklemmen ELEC_CABLE_SECTION_MIN 0,25 mm² ELEC_CABLE_SECTION_MAX 2,5 mm² NOTE_ELEC_CABLE_SECTION Alle Angaben einschließlich Aderendhülsen. ELEC_WIRING_EXT_ALLOWABLE Starr eindrähtig Starr mehrdrähtig Flexibel Mechanical data - Dimensions DIM_LENGTH_SENSOR DIM_WIDTH_SENSOR DIM_HEIGHT_SENSOR Ambient conditions DESIGN_IP_CLASS_GENERAL IP67 TEMP_AMB_GPV -30 ... +80 °C TEMP_STORAGE_AND_TRANSPORT_MIN TEMP_STORAGE_AND_TRANSPORT_MAX DIM_HEIGHT_OPERAT_ALTITUDE_MAX...
- Seite 7 CURR_UTILISAT_CAT_AC15_SAFE_CONT VOLT_UTILISAT_CAT_DC13_SAFE_CONT CURR_UTILISAT_CAT_DC13_SAFE_CONT Hinweise zur Sicherheitsbetrachtung Grundsätzlich einsetzbar bis Kat. 1 / PL c. Bei 2-kanaligem Einsatz mit Fehlerausschluss Mechanik (wenn ein Fehlerausschluss für die 1-kanalige Mechanik zulässig ist) und geeigneter Logik einsetzbar bis Kat. 3 / PL d. (Ermittelte Werte können in Abhängigkeit der applikationsspezifischen Parameter h und t sowie der Last cycle...
- Seite 8 Betätigungsradien [mm] über die schmale Seite des Betätigers über die breite Seite des Betätigers AZ 15/16-B2 AZ 15/16-B2-1747 AZ 15/16-B3 AZ 15/16-B3-1747 AZ 15/16-B6 3.3 Abmessungen Alle Maße in mm. Frontmontage 4 Elektrischer Anschluss 4.1 Allgemeine Hinweise zum elektrischen Anschluss Der elektrische Anschluss darf nur im spannungslosen Zustand und von autorisiertem Fachpersonal durchgeführt werden.
- Seite 9 Die Kontaktbezeichnungen sind im Schalterinnenraum benannt. Zur Leitungseinführung sind geeignete Kabelverschraubungen mit entsprechender Schutzart zu verwenden. Absetzlänge x des Leiters: 6 mm Nach erfolgtem Anschluss ist der Schalterinnenraum von Schmutzteilen zu säubern. Der Sicherheitsschalter ist schutzisoliert. Ein Schutzleiter ist deshalb nicht zulässig. 4.2 Kontaktvarianten Darstellung der Kontakte bei geschlossener Schutzeinrichtung.
- Seite 10 5 Inbetriebnahme und Wartung Das Sicherheitsschaltgerät ist hinsichtlich seiner Sicherheitsfunktion zu testen. Bei ordnungsgemäßer Installation und bestimmungsgemäßer Verwendung arbeitet das Sicherheitsschaltgerät wartungsfrei. In regelmäßigen Abständen empfehlen wir eine Sicht- und Funktionsprüfung mit folgenden Schritten: 1. Prüfen des Betätigungsorganes auf Leichtgängigkeit 2.
