GEBRAUCHSANLEITUNG: IN-6000
Datum: 18/04/2016 Revision: 03

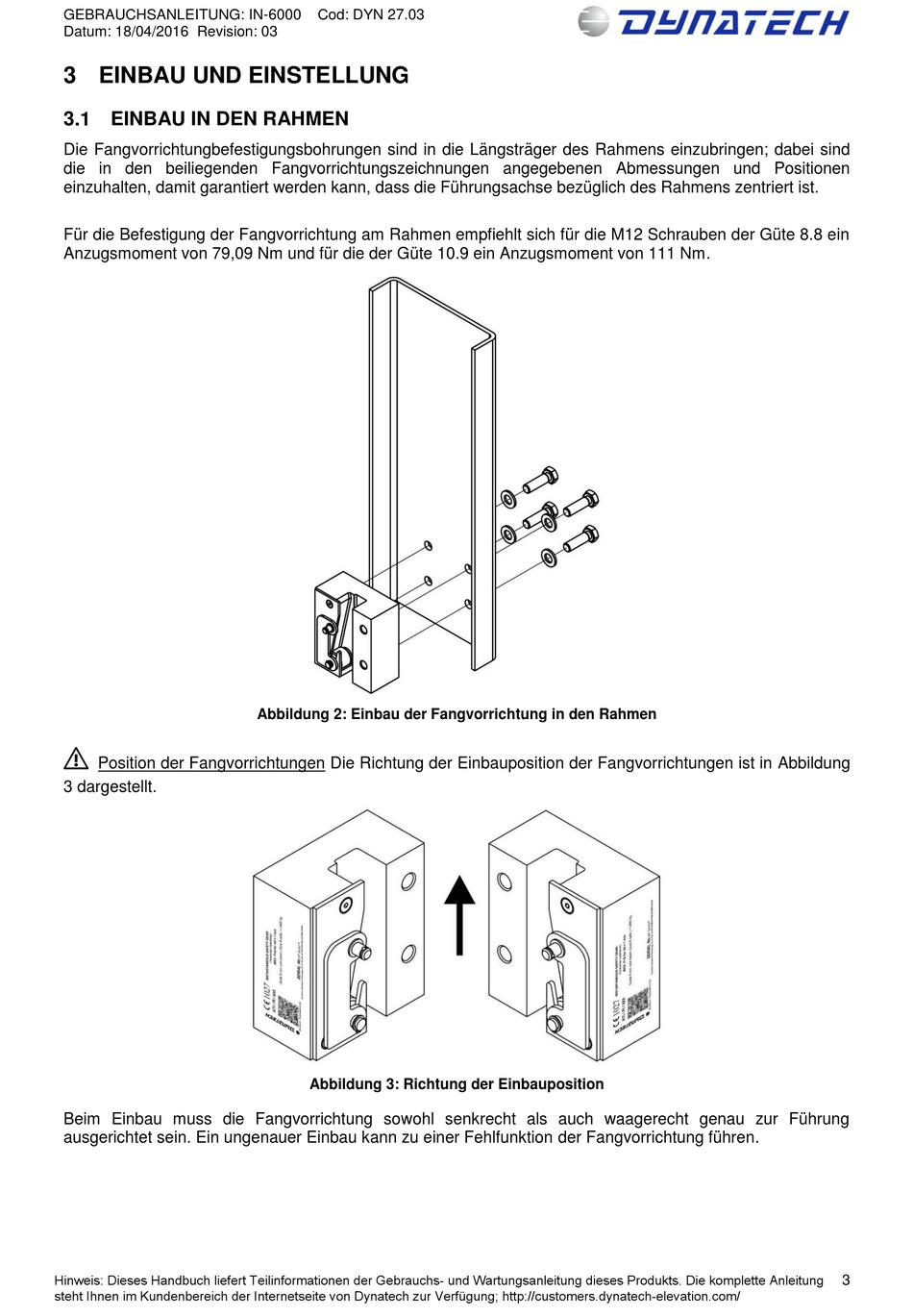

3 EINBAU UND EINSTELLUNG

3.1 EINBAU IN DEN RAHMEN

Die Fangvorrichtungbefestigungsbohrungen sind in die Längsträger des Rahmens einzubringen; dabei sind
die in den beiliegenden Fangvorrichtungszeichnungen angegebenen Abmessungen und Positionen
einzuhalten, damit garantiert werden kann, dass die Führungsachse bezüglich des Rahmens zentriert ist.
Für die Befestigung der Fangvorrichtung am Rahmen empfiehlt sich für die M12 Schrauben der Güte 8.8 ein
Anzugsmoment von 79,09 Nm und für die der Güte 10.9 ein Anzugsmoment von 111 Nm.
⚠
Position der Fangvorrichtungen Die Richtung der Einbauposition der Fangvorrichtungen ist in Abbildung
3 dargestellt.
Beim Einbau muss die Fangvorrichtung sowohl senkrecht als auch waagerecht genau zur Führung
ausgerichtet sein. Ein ungenauer Einbau kann zu einer Fehlfunktion der Fangvorrichtung führen.
Hinweis: Dieses Handbuch liefert Teilinformationen der Gebrauchs- und Wartungsanleitung dieses Produkts. Die komplette Anleitung
steht Ihnen im Kundenbereich der Internetseite von Dynatech zur Verfügung; http://customers.dynatech-elevation.com/
Cod: DYN 27.03
Abbildung 2: Einbau der Fangvorrichtung in den Rahmen
Abbildung 3: Richtung der Einbauposition
