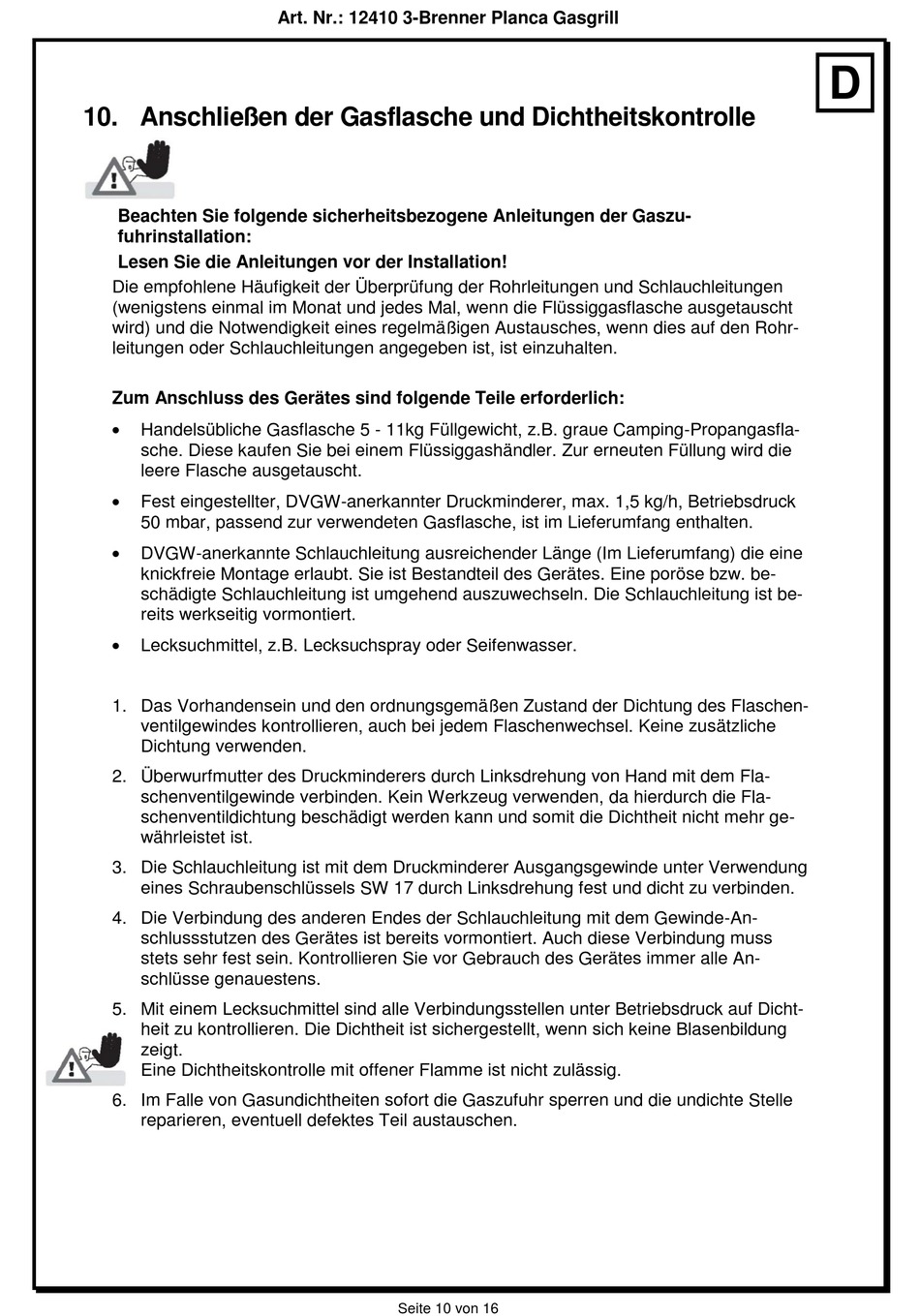

10. Anschließen der Gasflasche und Dichtheitskontrolle
Beachten Sie folgende sicherheitsbezogene Anleitungen der Gaszu-
fuhrinstallation:
Lesen Sie die Anleitungen vor der Installation!
Die empfohlene Häufigkeit der Überprüfung der Rohrleitungen und Schlauchleitungen
(wenigstens einmal im Monat und jedes Mal, wenn die Flüssiggasflasche ausgetauscht
wird) und die Notwendigkeit eines regelmäßigen Austausches, wenn dies auf den Rohr-
leitungen oder Schlauchleitungen angegeben ist, ist einzuhalten.
Zum Anschluss des Gerätes sind folgende Teile erforderlich:
Handelsübliche Gasflasche 5 - 11kg Füllgewicht, z.B. graue Camping-Propangasfla-
sche. Diese kaufen Sie bei einem Flüssiggashändler. Zur erneuten Füllung wird die
leere Flasche ausgetauscht.
Fest eingestellter, DVGW-anerkannter Druckminderer, max. 1,5 kg/h, Betriebsdruck
50 mbar, passend zur verwendeten Gasflasche, ist im Lieferumfang enthalten.
DVGW-anerkannte Schlauchleitung ausreichender Länge (Im Lieferumfang) die eine
knickfreie Montage erlaubt. Sie ist Bestandteil des Gerätes. Eine poröse bzw. be-
schädigte Schlauchleitung ist umgehend auszuwechseln. Die Schlauchleitung ist be-
reits werkseitig vormontiert.
Lecksuchmittel, z.B. Lecksuchspray oder Seifenwasser.
1. Das Vorhandensein und den ordnungsgemäßen Zustand der Dichtung des Flaschen-
ventilgewindes kontrollieren, auch bei jedem Flaschenwechsel. Keine zusätzliche
Dichtung verwenden.
2. Überwurfmutter des Druckminderers durch Linksdrehung von Hand mit dem Fla-
schenventilgewinde verbinden. Kein Werkzeug verwenden, da hierdurch die Fla-
schenventildichtung beschädigt werden kann und somit die Dichtheit nicht mehr ge-
währleistet ist.
3. Die Schlauchleitung ist mit dem Druckminderer Ausgangsgewinde unter Verwendung
eines Schraubenschlüssels SW 17 durch Linksdrehung fest und dicht zu verbinden.
4. Die Verbindung des anderen Endes der Schlauchleitung mit dem Gewinde-An-
schlussstutzen des Gerätes ist bereits vormontiert. Auch diese Verbindung muss
stets sehr fest sein. Kontrollieren Sie vor Gebrauch des Gerätes immer alle An-
schlüsse genauestens.
5. Mit einem Lecksuchmittel sind alle Verbindungsstellen unter Betriebsdruck auf Dicht-
heit zu kontrollieren. Die Dichtheit ist sichergestellt, wenn sich keine Blasenbildung
zeigt.
Eine Dichtheitskontrolle mit offener Flamme ist nicht zulässig.
6. Im Falle von Gasundichtheiten sofort die Gaszufuhr sperren und die undichte Stelle
reparieren, eventuell defektes Teil austauschen.
Art. Nr.: 12410 3-Brenner Planca Gasgrill
Seite 10 von 16
