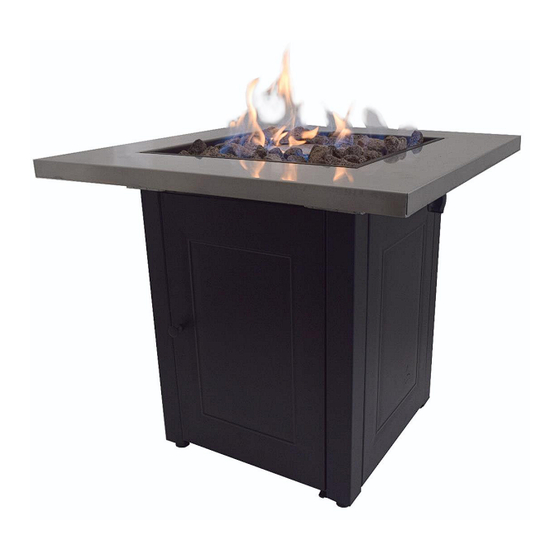

Activa Merida Montage- Und Gebrauchsanleitung
Verwandte Anleitungen für Activa Merida
Inhaltszusammenfassung für Activa Merida
- Seite 1 Art. Nr.: 14846 Merida Montage- und Gebrauchsanleitung Art.-Nr.: 14846 Gas-Feuerstelle Merida Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie bitte diese Montage- und Gebrauchsanleitung sorgfältig durch. Bewahren Sie diese Gebrauchsanleitung zum späteren Nachschlagen gut auf. Seite 1 von 18...
-
Seite 2: Inhaltsverzeichnis
Art. Nr.: 14846 Merida Inhaltsverzeichnis 1. Inhaltsverzeichnis ...................2 2. Sicherheitshinweise ..................3 3. Bestimmungsgemäße Verwendung ..............5 4. Technische Daten ...................5 5. Montagehinweise ....................6 6. Befestigungsmaterial ..................6 7. Explosionszeichnung ..................7 8. Stückliste ......................7 9. Montage ......................8 10. Einsetzen und Sichern der Gasflasche ............11 11. -
Seite 3: Sicherheitshinweise
Art. Nr.: 14846 Merida Sicherheitshinweise Bitte beachten Sie folgende Symbol-Hinweise: Warnhinweise! Beachten! Warnhinweis: Gas-Feuerstelle nur im Freien benutzen! Niemals unter überdachten Terrassen verwenden (Markisen oder ähnliches)! Bei einem gut belüfteten Raum müssen min- destens 25% der Umschließungsfläche offen sein. - Seite 4 Art. Nr.: 14846 Merida Nach der Montage sind alle Verbindungsstellen auf Dichtheit zu kontrollieren. Hierzu ist ein schaumbildendes Mittel z.B. Gas-Kontroll-Spray oder eine Seifenlösung zu ver- wenden. Eine Dichtprüfung mit offener Flamme ist strengstens untersagt! Das Absperrventil der Gasflasche ist im Falle von Störungen immer sofort zu schlie- ßen.
-
Seite 5: Bestimmungsgemäße Verwendung
Art. Nr.: 14846 Merida Bestimmungsgemäße Verwendung Die Gas-Feuerstelle wird bestimmungsgemäß verwendet, wenn sie ausschließlich nur zu Heizzwecken im Freien eingesetzt wird und dabei alle Vorgaben dieser Anleitung eingehal- ten werden. Nur für den privaten Gebrauch! Eine andere oder darüberhinausgehende Verwendung ist nicht zulässig. Dies gilt insbeson- dere für folgende vernünftigerweise vorhersehbare Fehlanwendung:... -
Seite 6: Montagehinweise
Art. Nr.: 14846 Merida Montagehinweise benötigtes Werkzeug: ca. 1/2 Stunde Philips Schraubendreher #2 Aufbauzeit Lesen Sie die Montageanleitung vor der Montage und der Inbetriebnahme sorgfältig durch und folgen Sie den Montageschritten. Nehmen Sie sich ausreichend Zeit für den Zusammenbau. -
Seite 7: Explosionszeichnung
Art. Nr.: 14846 Merida Explosionszeichnung Stückliste Bezeichnung Anz. Bezeichnung Anz. Lavasteine 1 Satz Beine Feuerstelle (vormontiert) Bein mit Laschen Seitenverkleidung mit Bodenwanne (vormontiert) Öffnung für Regulierknopf Brenner (vormontiert) Tür Zünder-Gehäuse Bein mit Magnet (vormontiert) Regulierknopf Türgriff 1 Satz Zusammenbau Schlauch Verstellbare Füße... -
Seite 8: Montage
Art. Nr.: 14846 Merida Montage Schritt 1 M6x25 2 Stück Entfernen Sie Mutter und Scheibe vom Türgriff (c). Befestigen Sie den Griff an der Tür und ziehen Sie die Mutter zusammen mit der Scheibe wieder an. Befestigen Sie die Tür (12) am Bein mit Laschen (10) mit den zwei Schrauben M6x25. - Seite 9 Art. Nr.: 14846 Merida Schritt 3 M6x12 12 Stück Montieren Sie die Seitenverkleidungen (8 und 11) mit den zwölf Schrauben M6x12 (a), ge- mäß der Abbildung. Achten Sie auf die Öffnung für den Regulierknopf. Schritt 4 Beachten Sie die Lage...
- Seite 10 Art. Nr.: 14846 Merida Schritt 5 Drehen Sie die gesamte Einheit in die aufrechte Lage. Füllen Sie Lava-Steine in die Bodenwanne (3). Die Steine sollten ca. 2 bis 5 cm lang sein. Es werden ca. 3,5 kg benötigt. Sie sind der Lieferung enthalten.
-
Seite 11: Einsetzen Und Sichern Der Gasflasche
Art. Nr.: 14846 Merida 10. Einsetzen und Sichern der Gasflasche Achtung: Stellen Sie sicher, dass das Flaschenventil geschlossen ist! Drehen Sie die Flügelschraube wie oben gezeigt. Stellen Sie die Gasflasche in den Ring und drehen Sie das Anschlussgewinde in Richtung Regulierknopf. -
Seite 12: Anschließen Der Gasflasche Und Dichtheitskontrolle
Art. Nr.: 14846 Merida 11. Anschließen der Gasflasche und Dichtheitskontrolle Beachten Sie folgende sicherheitsbezogene Anleitungen der Gaszu- fuhrinstallation: Lesen Sie die Anleitungen vor der Installation! Die empfohlene Häufigkeit der Überprüfung der Rohrleitungen und Schlauchleitungen (wenigstens einmal im Monat und jedes Mal, wenn die Flüssiggasflasche ausgetauscht wird) und die Notwendigkeit eines regelmäßigen Austausches, wenn dies auf den Rohr-... -
Seite 13: Lagerung Der Gasflasche
Art. Nr.: 14846 Merida Zum Austausch der Gasflasche gehen Sie wie folgt vor: Die Flüssiggasflasche ist in einem gut belüfteten Raum, entfernt von offenen Flam- men (Kerzen, Zigaretten, andere Geräte mit offenen Flammen), zu wechseln; Flaschenventil schließen. ... -
Seite 14: Inbetriebnahme
Art. Nr.: 14846 Merida 13. Inbetriebnahme Vergewissern Sie sich, dass alle Folien und Verpackungsmaterial entfernt sind. Nehmen Sie Ihre Feuerstelle erst dann in Betrieb, wenn Sie sich von der Dichtheit aller gas- führenden Verbindungen überzeugt haben. Zur Inbetriebnahme halten Sie einen Sicherheits- abstand zum Brenner, da es bei der Inbetriebnahme zu einer Stichflamme kommen könnte. -
Seite 15: Reinigung Und Wartung
Art. Nr.: 14846 Merida 14. Reinigung und Wartung Alle Reinigungsarbeiten sollten immer erst durchgeführt werden, wenn die Feuerstelle abgekühlt und die Gasflasche entfernt ist. Die Gas-Feuerstelle ist pflegeleicht und im Prinzip wartungsfrei, doch sollte das Ge- häuse nach dem Benutzen mit Spülmittel und Schwamm gelegentlich gesäubert wer- den. -
Seite 16: Betriebsstörungen
Starker Wind Gerät nicht bei starkem Wind verwenden. Gasflasche leer Gasflasche erneuern. Technischer Service Hotline: 09287 / 9560970 Mo - Fr von 08:00 – 17:00 Uhr ACTIVA Grillküche GmbH – Wilhelmstraße 10 - 95100 Selb / Bayern Seite 16 von 18... -
Seite 17: Entsorgung
Wenn Zubehör eingesetzt wird, das nicht ausdrücklich für dieses Gerät zugelassen ist (im Zweifelsfall bitte beim Kundendienst anfragen). Wenn keine Originale-Ersatzteile verwendet werden. Service Hotline: ACTIVA Grillküche GmbH – Wilhelmstraße 10 – 95100 Selb Tel.: 09287 9560970 Montag – Freitag von 9:00 bis 17:00 Uhr Seite 17 von 18... -
Seite 18: Declaration Of Conformity Konformitätserklärung
Art. Nr.: 14846 Merida 20. Konformitätserklärung Declaration of Conformity Konformitätserklärung ACTIVA Grillküche GmbH Wilhelmstraße 10 / D 95100 Selb Hereby declare that our product(s): Hiermit wird erklärt, dass das unten bezeichnete Produkt Artikel Nr.: 14846 Produktname: Gas-Feuerstelle Merida The requirements of Gas Appliance Regulation EU/2016/426 ...
