Montage und Betriebsanleitung

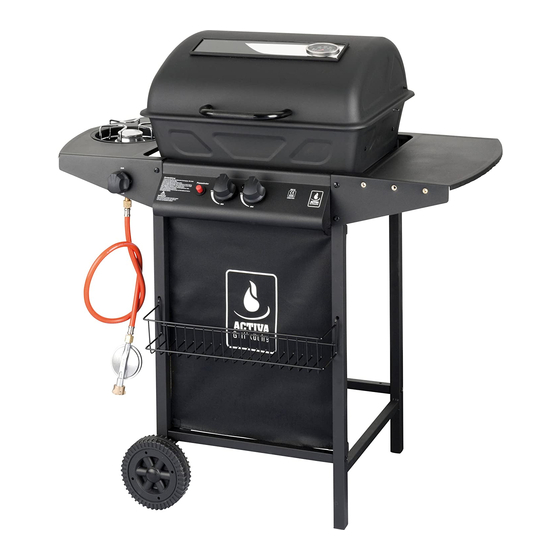

Lavastein Gasgrillwagen
Art.Nr.: 11993
Bevor Sie diesen Gasgrill in Betrieb nehmen, lesen
Sie bitte diese Montage und Betriebsanleitung sorgfältig
durch. Sie werden schnell feststellen das Aufbau und
Handhabung sehr einfach ist. Funtkionsstörungen sind bei
bestimmungsgemäßen Gebrauch ausgeschlossen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Activa 11993
Inhaltszusammenfassung für Activa 11993

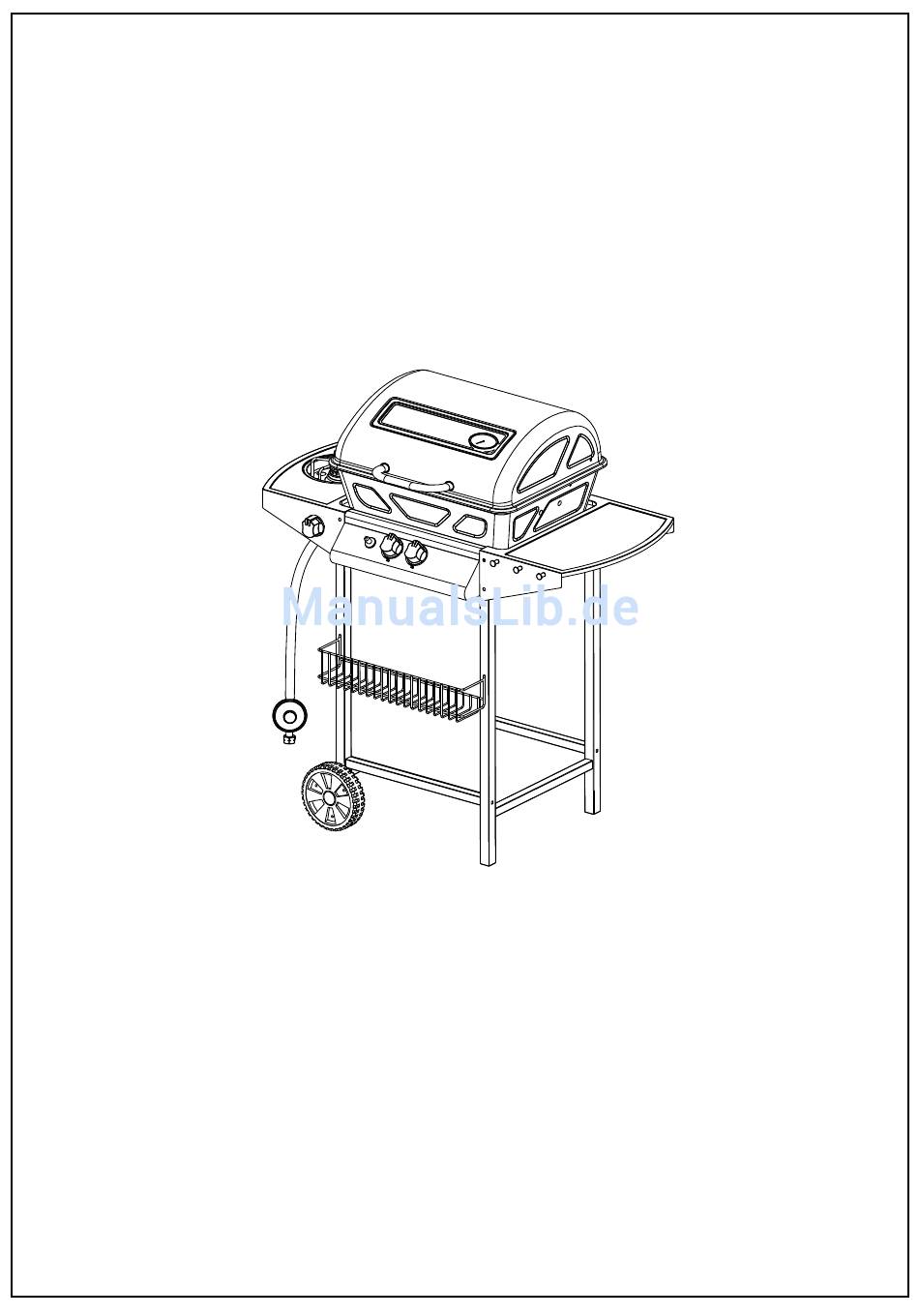

- Seite 1 Montage und Betriebsanleitung Lavastein Gasgrillwagen Art.Nr.: 11993 Bevor Sie diesen Gasgrill in Betrieb nehmen, lesen Sie bitte diese Montage und Betriebsanleitung sorgfältig durch. Sie werden schnell feststellen das Aufbau und Handhabung sehr einfach ist. Funtkionsstörungen sind bei bestimmungsgemäßen Gebrauch ausgeschlossen.
- Seite 2 Dieses Gerät entspricht der Gaskategorie folgender Länder: AT / DE / CH / SK 3B/P (50) ACTIVA Grillküche GmbH 95100 Selb / Germany / Bayern. Bitte beachten Sie für einen einfachen Zusammenbau: - Vermeiden Sie Einzelteile des Gerätes mit Gewalt zusammenzufügen.
-
Seite 3: Produktinformationen
Produktinformationen Dieses Gerät ist in seiner Bauweise handlich gefertigt, um einen sicheren Betrieb zu gewährleisten. Die Gasspezifikation ist Butan 29 bis 30mbar, Propan 37mbar und bei Butan/Propan gemisch 50mbar. Stellen Sie sicher dass Sie für dieses Gerät die richtige Gas bzw. Gasgemisch Spezifikation verwenden. Für eine einfache Versetzung der Grillgerätes, ist dieser mit Rädern ausgestattet. - Seite 4 Einzelteilliste Bezeichnung Figur Bezeichnung Figur Description Figure Q'TY Description Figure Q'TY Thermometer Fetttropfschale Thermometer Grease Cup Aufbauzeit ca: Kabel für Piezo Side Burner Grillhaube Ignition Wire Zünder 1 Stunde Linker Stativ Left Leg Frame Haubengriff Lid Handle Rahmen Assembly Hauben Regler Knob Hood Hinge...
-
Seite 5: Montage
Montage STEP 1 Schritt 1: Befestigung der Rahmen Stative und der Seitenleisten. Front Left links vorn rechts vorn rechts vorn Front Right Bitte Beachten! Rahmenteile sind jeweils mit "links" und "rechts" beschriftet! links hinten Back Left rechts hinten Back Right M6X40 4Pcs STEP 2 Schritt 2: Befestigung der Räder. - Seite 6 Montage STEP 5 Schritt 5: Befestigung der Seitenablage und der Seitenbrennereinfassung. M6X10 8Pcs STEP 7 Schritt 7: Befestigung der Feuerwannen Hooks 3Pcs Scharniere. Schritt 6: Montieren des Gas-Einstellhahn STEP 6 mit Gasschlauch und Druckminderer. M5X10 8Pcs M5Nut 8Pcs STEP 8 M5X10 3Pcs M4X10 2Pcs Schritt 8: Befestiung der Feuerwanne...
- Seite 7 Montage ACHTUNG: Elektrode der Piezozündung folgend Anschließen: Seitenbrenner (Kabel seitlich einstecken) Hauptbrenner (Kabel unten einstecken) STEP 9 Schritt 9: Befestigung des Hauptbrenners und des Seitenbrenners in den Einstellhahn. HINWEIS! M5X30 2Pcs Die Gasleitungen zum Brenner (Venturirohre) M5Nut 2Pcs werden Einstellhahneinfassungen M4Nut 1Pcs NUR reingesteckt! Hier findet ein wichtiger Prozess...
- Seite 8 Montage Schritt 11: Verbinden der Grill-Haube und der STEP 11 Feuerwanne mittels den Scharnieren und dem Sicherheits Splint. Clip 2PCS Lid Support Axle 2PCS Schritt 12: Einsetzen der losen Teile: STEP 12 1. Der Lavasteinrost wird über den Brenner eingesetzt, danach die Lavasteine auf den Rost gleichmäßig verteilen.
- Seite 9 STEP 13 Schritt 13: Befestigen der Frontabdeckung und des Ablagekorbs. STEP 14 Betriebsbereit! Bitte Sicherheitshinweise und Dichtheitskontrolle der Gasleitungen durchführen! Benutzer Information Lesen Sie die folgenden Anweisungen sorgfälltig und gründlich zu Ihrem eigenen Schutz sowie um den sicheren Betrieb des Gerätes zu gewährleisten. 1.
-
Seite 10: Aufstellen Des Gasgrills
Inbetriebnahme des Brenners 1. Drehen Sie die Bedienungsknöpfe im Uhrzeigersinn in die AUS Position. 2. Verbinden Sie den Druckminderer mit der Gasflasche und drehen das Ventil der Gasflasche auf. 3. Drücken Sie auf den gewünschten Regler, drehen diesen gedrückt gegen den Uhrzeigersinn auf die MAX Stellung und drücken mehrmals den Piezoknopf bis die Flamme entfacht. -
Seite 11: Anschließen Der Gasflasche & Dichtheitskontrolle
Anschließen der Gasflasche & Dichtheitskontrolle: Zum Anschluss des Gerätes sind folgende Teile erforderlich: - Handelsübliche Camping - Gasflasche 5 - 11kg Füllgewicht, z.B. graue Camping - Propangas- flasche. Diese kaufen Sie bei einem Flüssiggashändler. Zur erneuten Füllung wird die leere Flasche ausgetauscht. -
Seite 12: Hinweise Zur Sicherheit
Im Falle einer Gasundichtheit darf das Gerät nicht verwendet werden und das Gerät muss überprüft und in Ordnung gebracht werden, bevor er wieder benutzt wird. Technischer Service Hotline: 09287 / 9560970 Mo - Fr von 8 - 12.00 Uhr ACTIVA Grillküche GmbH - Unterweissenbacherweg 6 - 95100 Selb / Bayern... - Seite 13 Vermutliche Ursache / Abhilfe Störungen - Verschmutzter Brenner; Reinigen. Brenner lässt sich nicht anzünden Brenner lässt sich nicht anzünden - Probleme in der Gaszufuhr. - Regler defekt. - Schlauch, Ventil, Einspritzdüse oder Brenndüsen und Venturirohre verstopft. - Gaszufuhr überprüfen. Brenner hat Fehlzündung Brenner hat Fehlzündung - Schlauchanschlüsse prüfen.
- Seite 14 EG Konformitätserklärung Der unterzeichnende erklärt im Namen der Firma die Übereinstimmung des Produktes gemäß 90/396/EEC, 2009/142EC. Selb den 31.10.2015 Jakob Schleicher ACTIVA Grillküche GmbH Unterweissenbacherweg 6 95100 Selb / Bayern Tel.: 09287 / 9560970 Fax.: 09287 / 9560971...
