REMONTA RDW 2 Montageanleitung Seite 4

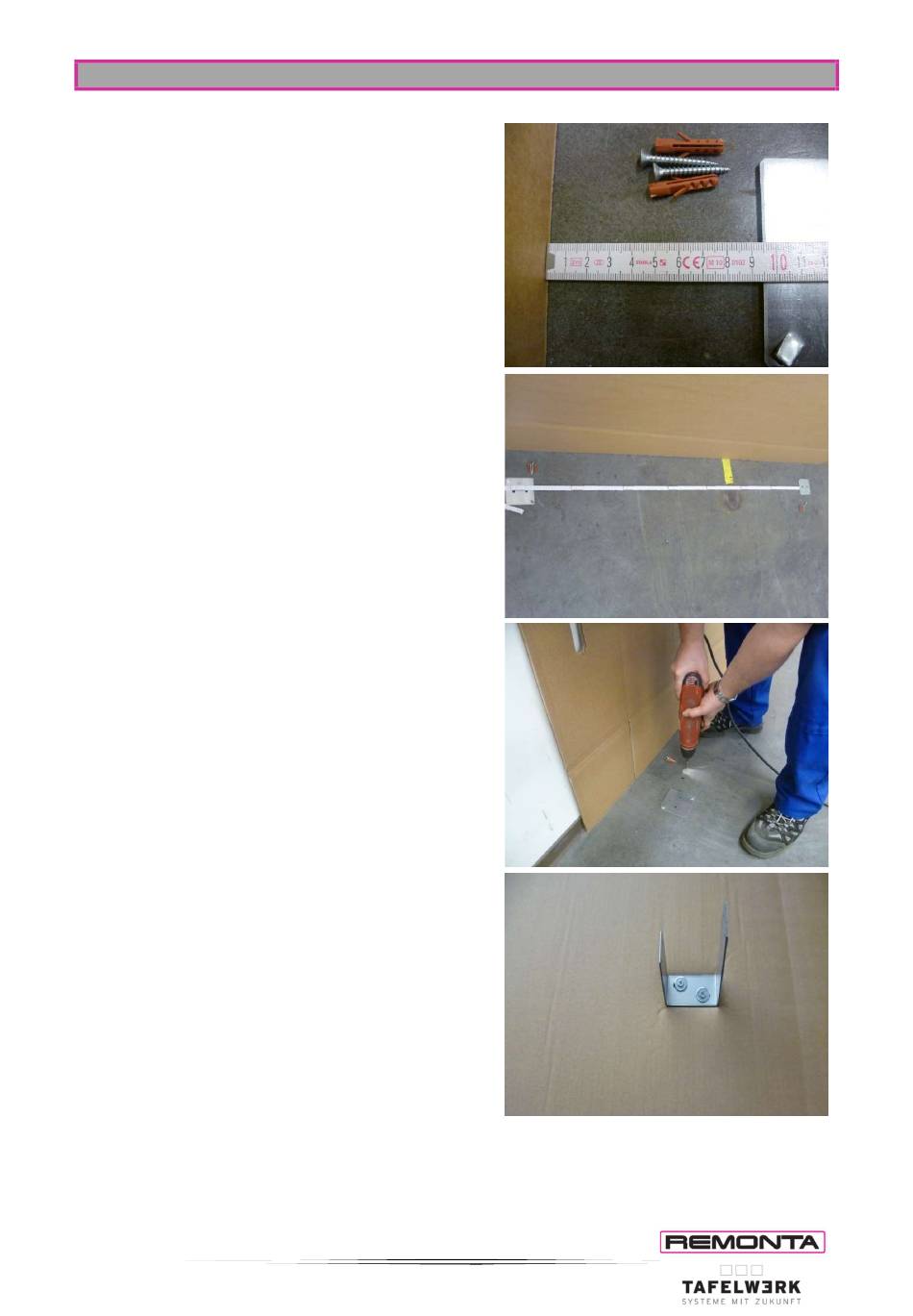

2. Montage der Bodenplatten und der Wandhalterung
Die Bodenplatte wird in einem Abstand von 95 mm von der
Wand zur Hinterkante Bodenplatte montiert.
Das Zwischenmaß der Bodenplatten beträgt 1.382 mm.
Lochbild bohren ø 6 mm
4 x Nylon-Dübel ø 6x30 mm einschlagen,
Bodenplatten mit je 2 x Schrauben ø 4,5x35 mm
befestigen.
ACHTUNG:
Die Dübel der Bodenplatten sind mit 30 mm so
ausgelegt, dass man diese auch bei Fußbodenheizung
verwenden kann. Hierbei ist zu beachten, dass die
Bohrtiefe von 35 mm nicht überschritten wird.
Die Wandhalterung der Pylone hat das Innenmaß 1.349
mm. Der Wandhalter wird in einem Abstand von 100 mm
von Oberkante Pylone bis Oberkante Wandhalter
befestigt. Die kurze Seite des Schenkels ist nach innen zu
montieren. Die Befestigungsmaterialien sind wie
nachstehend zu verwenden.
Betonbohrer ø10 mm
2 x Nylon-Dübel ø 10x50 mm
2 x U-Scheibe ø 24x2x ø8,5 mm
2 x Sechskantschraube ø8x70 mm
