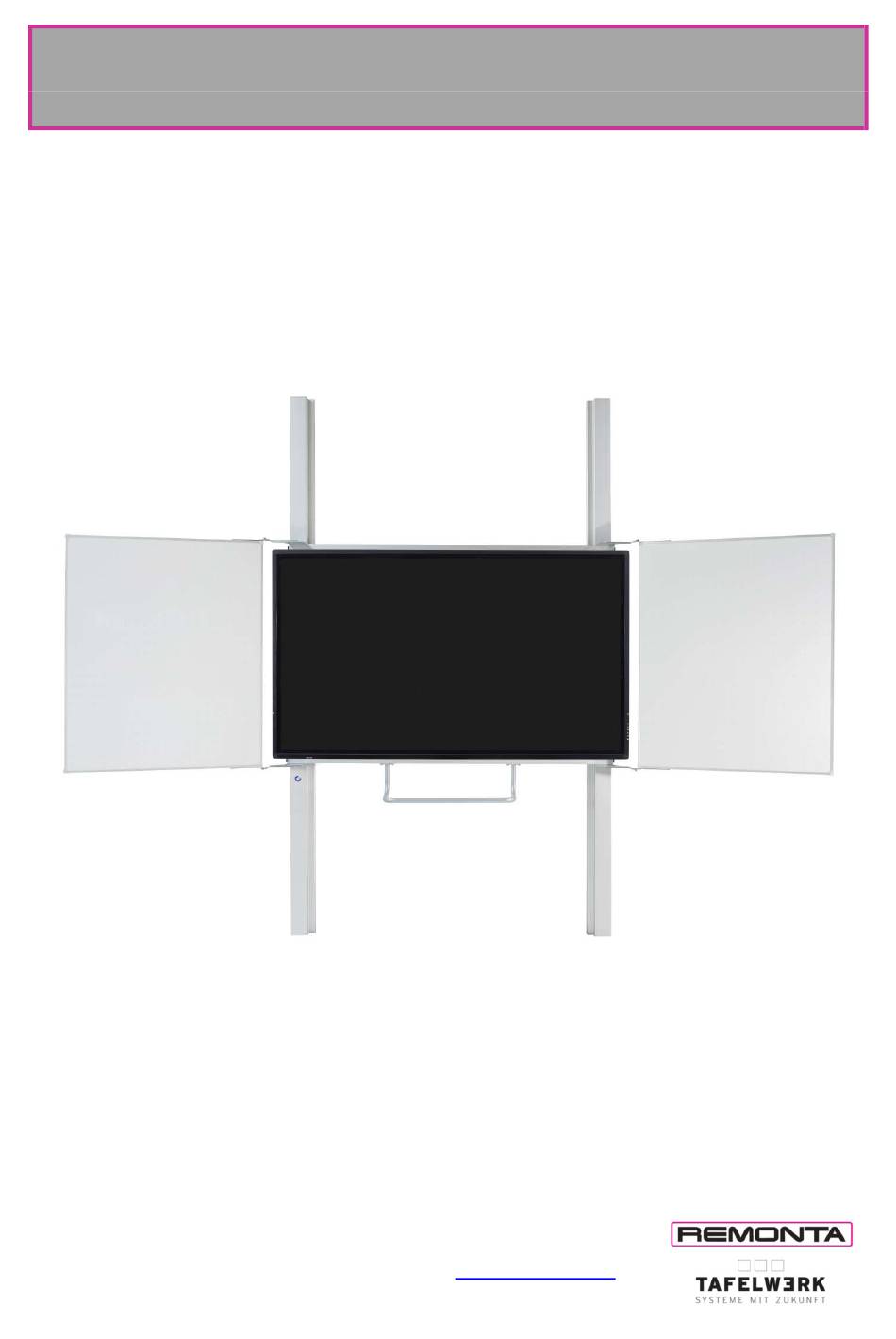

- Seite 1 Montageanleitung RDWF-Schiebesystem für Display und Flügelaufnahme REMONTA Schultafelsysteme • Eiserntalstraße 185 • 57080 Siegen Tel.: 0271/3510008 • Fax: 0271/3510011 • info@remonta.de...
- Seite 2 Hinweise zum Gebrauch und der Sicherheit: Die vornehmlich in Schulen, Schulungs- und Konferenzräumen eingesetzte manuelle Höhenverstellung mit RDWF, dient dem Anwender jederzeit zur optimalen Einstellung der entsprechenden Arbeitshöhe. Das RDWF-System kombiniert ein Display (bis 130kg) mit klassischen Tafelflügeln. Die Wartung des Systems ist mindestens einmal jährlich von ausgewiesenem Fachpersonal durchzuführen.
- Seite 3 1. Montage der Bodenplatten und der Wandhalterung Die Bodenplatte wird in einem Abstand von 90 mm Wand Hinterkante Bodenplatte montiert. Das Zwischenmaß der Bodenplatten ist abhängig vom Display und im beiliegenden Datenblatt zu finden. Montagematerial: 4 x Dübel 6 x 30 mm 4 X Schrauben 4,5 x 35 mm Beim Bohren...
- Seite 4 2. Aufstellen der Pylonen Nun wird die Pylonen so auf die Bodenplatte gesetzt, dass deren zwei Führungsnasen in den Ecken der Pylone anliegen. Nachdem Pylone vorsichtig Wandhalterung geschoben wurde, ist mit einer Wasserwaage das Lotrecht zu prüfen. Ggfls. die Wandhalterung lösen und so verstellen, dass die Pylone im Lot steht.
- Seite 5 Innenansicht Aussenansicht Pylonen-Wandbefestigung komplett 2020...
- Seite 6 3. Montage des Displays Die vier am Displayrahmen vormontierten Winkel haben einen Gewindebolzen M8. Diese werden in passenden Löcher Führungswagens eingehängt und mit den mitgelieferten Muttern befestigt. Die im Montagematerial enthaltenen Schrauben M8, werden rückseitig direkt dafür vorgesehenen Aufnahmepunkte geschraubt. Müssen aufgrund zusätzlichen...
- Seite 7 4. Montage der Tafelflügel Vormontierte Teile, nachträglich Displayrahmen befestigt werden. 4 Tafelflügelscharniere inklusive Klemmplatten 1 Griff inklusive Klemmplatte 2 Absturzsicherungen (nicht abgebildet) Die Montagereihenfolge ist zu beachten!! Zunächst wird der Griff und die Absturzsicherung ins untere, die zweite Absturzsicherung ins obere Querprofileingeführt.
- Seite 8 Im Anschluss sind die Scharnieradapter in das Querprofil des Rahmens einzuschieben. Oben wird der Adapter mit dem Anschlagpuffer verwendet… … unten der ohne. Tafelflügel wird dazugehörigen Inbusschrauben Flügelscharnier verklemmt (Anzug 12 Nm). Hierzu werden jeweils vier Schrauben in der oberen und vier in der unteren Umrahmung pro Tafelflügel verwendet.
- Seite 9 Es ist aufgrund von Toleranzen nicht möglich, die Tafelflügel 100 % gleich zu produzieren, so dass das Ausrichten häufig nach Augenmaß durchgeführt werden muss. Lotrecht und Maß sind nur ein Hilfsmittel. Der Öffnungswinkel kann über den verstellbaren Puffer am oberen Scharnier eingestellt werden. 2020...
- Seite 10 5. Verkabeln des Displays Beim Verkabeln des Displays ist die Montage- /Bedienungsanleitung Displayherstellers beachten. Die mitgelieferten Kabelbinder und –laschen… … sind auf so auf dem Rahmen zu positionieren, dass die Kabel nicht in die Führungen des Systems gelangen können. 2020...
