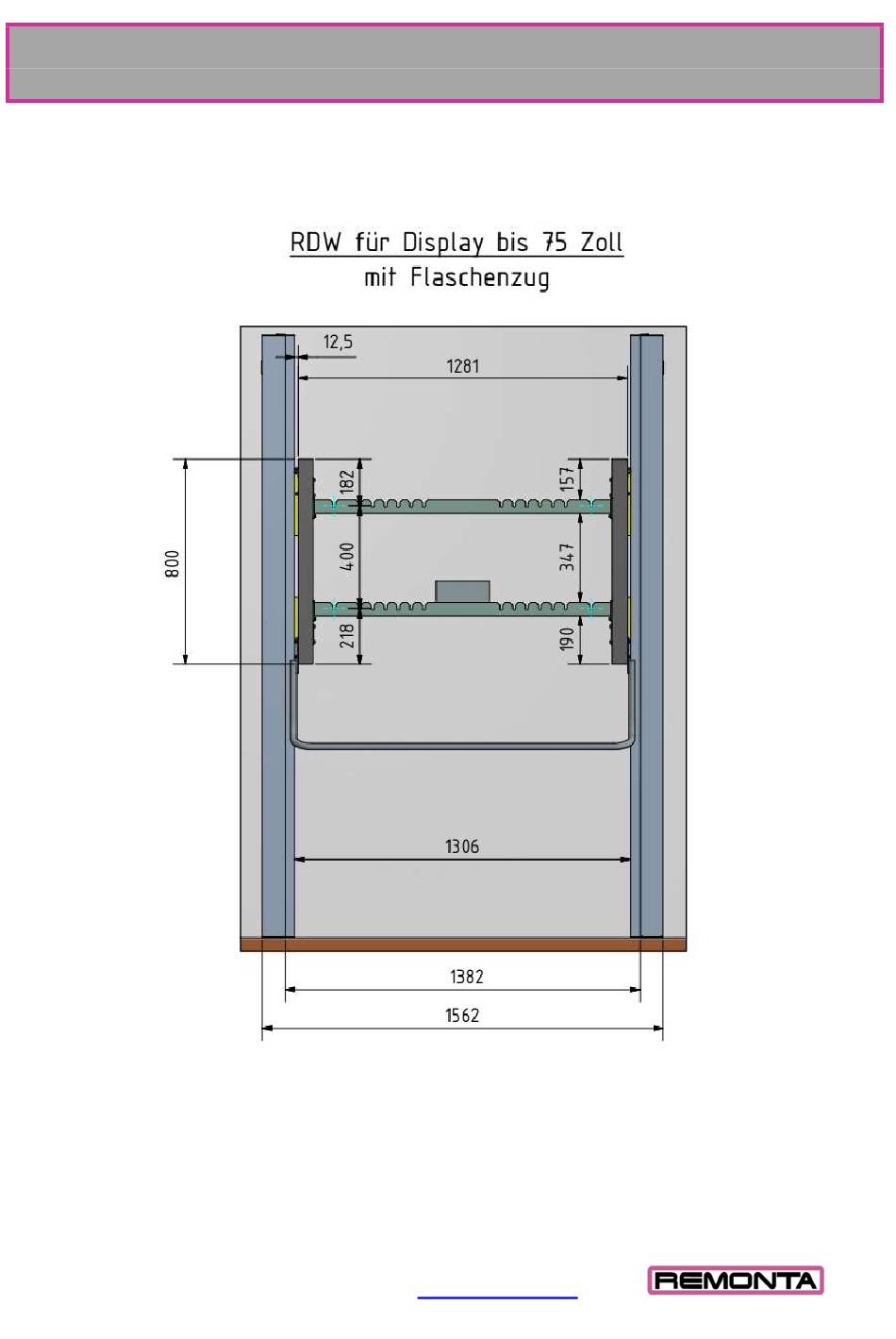

- Seite 1 Montageanleitung RDW 2- Flaschenzugsystem BW MANUEL für Display 75“ REMONTA Schultafelsysteme • Eiserntalstraße 185 • 57080 Siegen Tel.: 0271/3510008 • Fax: 0271/3510011 • info@remonta.de...
- Seite 2 Hinweise zur Montage: Lesen Sie die Montageanleitung genau und befolgen Sie die nachfolgenden Punkte: Die Tafelsysteme dürfen nicht in Verkehrswegen und Fluchtwegen positioniert werden (Stolpergefahr aufgrund Außenkonturen). Bitte prüfen Sie vor der Montage die Wand auf deren Beschaffenheit und auch auf etwaige in der Wand verlaufende Leitung, wie z.
- Seite 3 1. Entsicherung der Pylonen und deren Vorbereitung zur Montage Bild zeigt die Pylonenunterseite mit Transportsicherung und Bodenplatten. Zur Demontage der Transportsicherung die Plastikkappe abziehen und die darunter befindliche selbstsichernde Mutter komplett lösen. Bodenplatte entfernen und Stahlsicherungshaken aus dem angeschweißten Ring, der sich an der Unterseite der Pylonen befindet, entnehmen.
- Seite 4 2. Montage der Bodenplatten und der Wandhalterung Die Bodenplatte wird in einem Abstand von 95 mm von der Wand zur Hinterkante Bodenplatte montiert. Das Zwischenmaß der Bodenplatten beträgt 1.382 mm. Lochbild bohren ø 6 mm 4 x Nylon-Dübel ø 6x30 mm einschlagen, Bodenplatten mit je 2 x Schrauben ø...
-
Seite 5: Aufstellen Der Pylonen
3.1 Aufstellen der Pylonen Setzen Sie nun die Pylonen so auf die Bodenplatte auf, dass die zwei Führungsnasen in den Ecken der Pylone anliegen. Bitte schieben Sie nun die Pylone vorsichtig in die Wandhalterung überprüfen einer Wasserwaage, ob die Pylone lotrecht steht. Ggfls. - Seite 6 3.2 Aufstellen der Pylonen Pylonen-Wandbefestigung komplett...
-
Seite 7: Montage Des Displayrahmens An Der Pylone
4.1 Montage des Displayrahmens an der Pylone Ansicht des Displayrahmens der linken Seite mit Gewindebolzen M8, vorbereitet zum Einhängen in die Führungswagen der Pylone. Die mitgelieferte Mutter M8 ist abgeschraubt Einhängen des Grundrahmens in die Führungswagen Die zuvor abgeschraubten 4 Sperrzahnmutter M8 mit Knarren-Ring-Maulschlüssel SW 13 aufschrauben und anziehen. -
Seite 8: Anpassen Des Griffs Am Displayrahmen
4.2 Anpassen des Griffs am Displayrahmen Die seitlichen Inbusschrauben M6 lösen und den Griff abnehmen. Den montierten Nutenstein lösen, in gewünschte Position schieben und fixieren. Anschließend Griff wieder befestigen. Bereits montierte Ausgleichsgewichten Displayrahmen. In den Pylonen sind 2 kg zusätzliches Gewicht für etwaige Verkabelung verbaut, werden diese nicht in dem Umfang genutzt, so werden die vormontierten Ausgleichsgewichte benötigt. - Seite 9 5. Einhängen des Displays und Verkabelung Die im Montagematerial enthaltenen Schrauben M8, werden rückseitig direkt in die 4 dafür vorgesehenen Aufnahmepunkte geschraubt. Müssen aufgrund zusätzlichen Aufbauten Unebenheiten überbrückt werden, sind die mitgelierten Distanzen zu nutzen. Schrauben werden anschließend Vesaaufnahmen Rahmen eingehangen …und anschließend angezogen.
