REMONTA Reko Beamer 2 Montageanleitung
Verwandte Anleitungen für REMONTA Reko Beamer 2
Inhaltszusammenfassung für REMONTA Reko Beamer 2

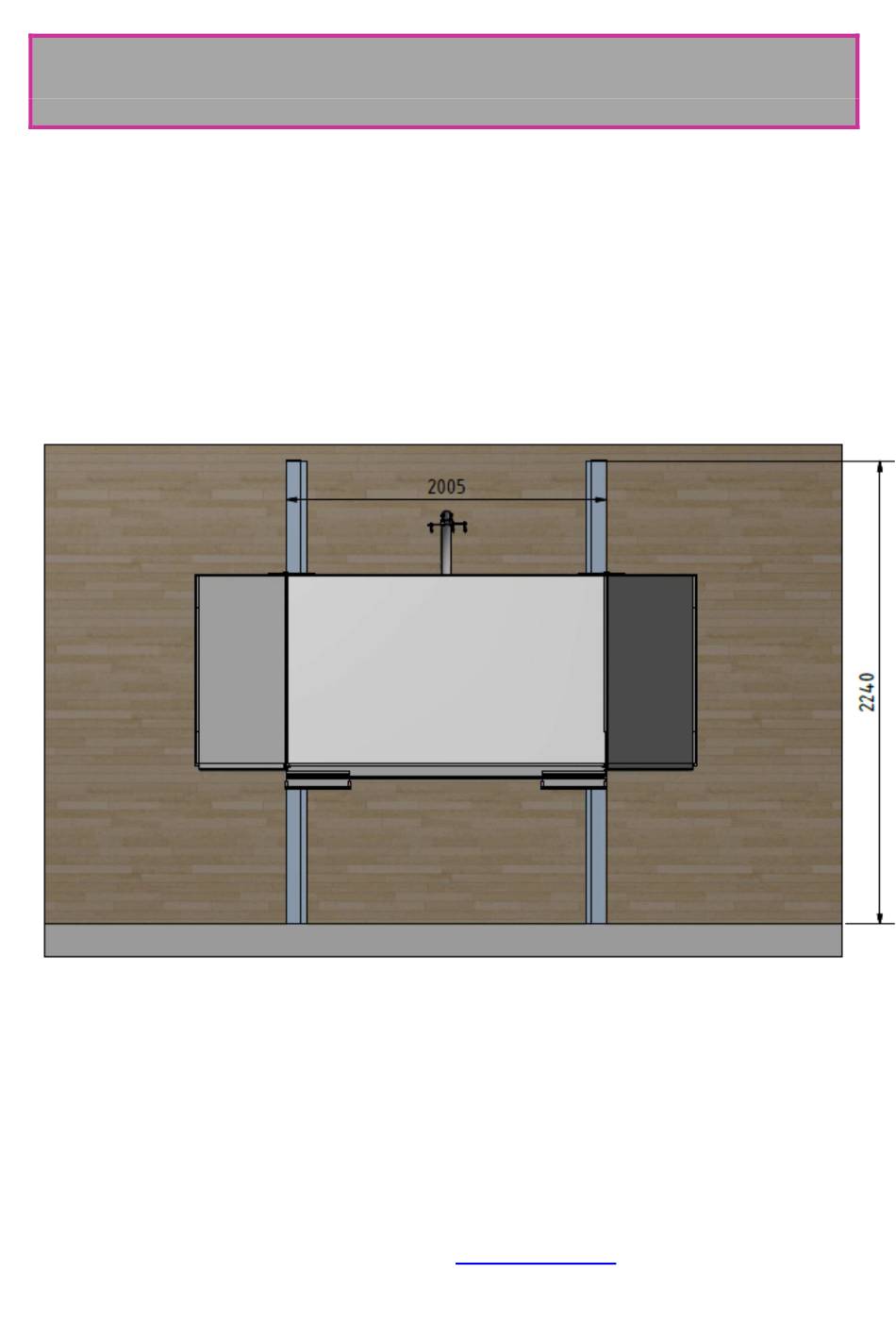

- Seite 1 Montageanleitung Reko Beamer 2 WKS-Tafel mit Reko Beamer 2 REMONTA Schultafelsysteme • Eiserntalstraße 185 • 57080 Siegen Tel.: 0271/3510008 • Fax : 0271/3510011• info@remonta.de...
- Seite 2 Hinweise zum Gebrauch und der Sicherheit: Die vornehmlich in Schulen, Schulungs- und Konferenzräumen eingesetzte manuelle Höhenverstellung mit Reko Beamer 2, dient dem Anwender jederzeit zur optimalen Einstellung der entsprechenden Arbeitshöhe. Reko Beamer 2 ist die Kombination einer Standard-Tafel in Verbindung mit einem interaktiven Beamer, dessen Gewicht nicht schwerer als 20 kg ist.
- Seite 3 1. Montage der Bodenplatten und der Wandwinkel Die Bodenplatte wird in einem Abstand von 130 mm von der Wand zur Hinterkante montiert, das Zwischenmaß ist 1825 mm. Montagematerial: 4 x Dübel 6 x 30 mm 4 X Schrauben 4,5 x 35 mm Beim Bohren eine...
- Seite 4 2. Aufstellen der Pylonen Die Pylonen ist so auf die Bodenplatte zu stellen, dass die zwei Führungsnasen in den Ecken der Pylone anliegen. Nachdem die Pylone vorsichtig in die Wandhalterung geschoben wurde, ist mit einer Wasserwaage das Lotrecht zu prüfen. Ggfls.
- Seite 5 Pylonen-Wandbefestigung komplett 2020...
- Seite 6 3. Montage der Tafelfläche Auf der hinteren Seite des Mittelfelds sind Rückplatten mit jeweils einem Gewindebolzen montiert, der direkt in die Führungswagen gehängt wird. Führung Galgenhalters bereits vormontiert. Für eine eventuelle Feinjustierung, ist zusätzlich eine Gerwichtsausgleichsbox verbaut. Der Galgenhalter wird mit 3 Schrauben M8 x 25 rückseitig dafürvorgesehenen Schiene...
- Seite 7 Durch das Gewicht der Tafel lässt sie sich jetzt runter fahren. Die oberen Muttern sind nun gegenzuziehen. Nachdem Einhängen der Tafelfläche sind die beiden Führungswagen unteren Bereich sichtbar. In die dafür vorgesehenen Langlöcher werden auf beide Seiten die mitgelieferten Schwammkästen befestigt.
- Seite 8 4. Montage des Beamers Bild zeigt den unteren Galgenhalter. Muss eine Höhenveränderung des Beamers vorgenommen werden, kann dies durch eine Grobeinstellung durchgeführt werden, in dem der Halter am Rahmen verstellt wird. Zur Feineinstellung dient die Stellschraube an der Innenseite des Galgenhalters. Einführen des Galgens in die Galgenhalter…...
- Seite 9 Befestigung der Beameraufnahme an dem Galgen Durch den Auslass im Galgen werden nach und nach die für den Beamer benötigten Kabel gezogen (Netz-, USB-, HDMI-, etc). Hier ist unbedingt die Installationsanleitung des Beamers zu beachten. Montierter Beamer am Galgen, dessen Loch mit der im Lieferumfang enthaltenen Kunststoffkappe 2020...
- Seite 10 Die Kabel sind in der, Zugentlastung auf der Rückseite der Tafelfläche einzuklemmen und in den mitgelieferten Kabelschlauch einzubinden. Umfang Kabelschlauchs macht unmöglich, dass die Kabel innerhalb der Führungen eingeklemmt werden können. ACHTUNG ! Eine ordnungsgemäße sorgfältige Kabelverlegung beugt der Stolpergefahr vor. Beachten Sie unbedingt die Installationsanleitung des Beamers ! 2020...
