Saba RX 160 PLL Serviceanleitung

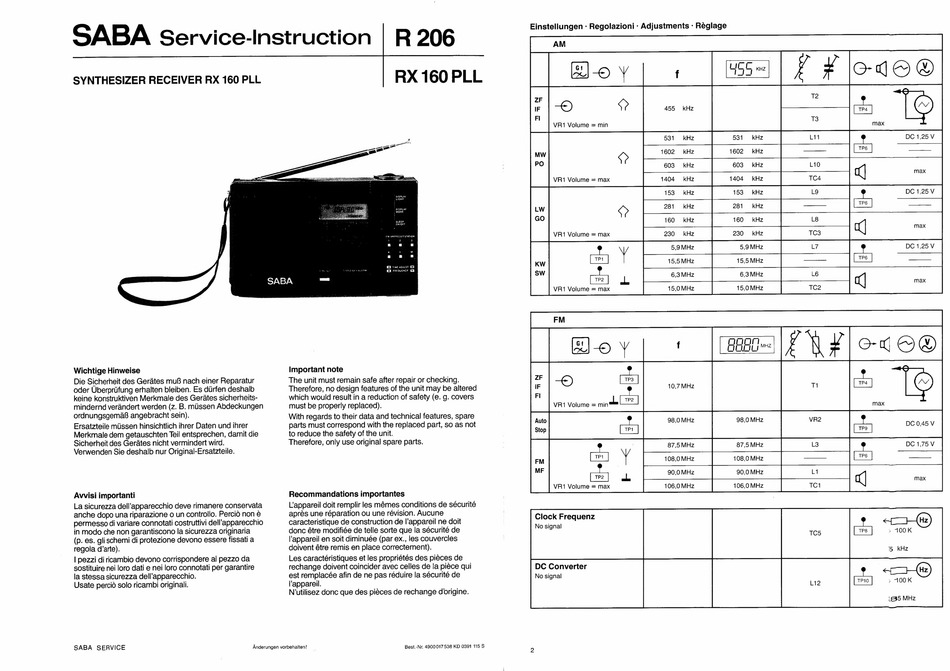

Einstellungen - Regolazioni - Adjustments - Reglage
SABA Service-Instruction | R 206
RX 160 PLL

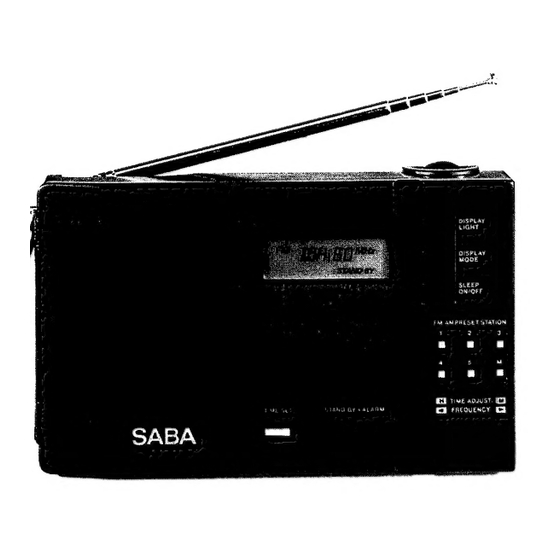

SYNTHESIZER RECEIVER RX 160 PLL
455 kHz
VR1 Volume = min
VR1 Volume = max
160 kHz
5,9 MHz 5,9 MHz
15,5 MHz 15,5 MHz
6,3 MHz 6,3 MHz
TP2
VR1 Volume = max 15,0 MHz 15,0 MHz
VR1 Volume = max
FA AMPRESET STATION |
> ca | :
a
Me ae
MSE sist aosusT. EO
RI FREQUENCY EQ
Wichtige Hinweise
Die Sicherheit des Gerates muB nach einer Reparatur
oder Uberprtifung erhalten bleiben. Es durfen deshalb
keine konstruktiven Merkmale des Gerates sicherheits-
mindernd verandert werden (z. B. mussen Abdeckungen
ordnungsgemaB angebracht sein).
Ersatzteile mlssen hinsichtlich inrer Daten und ihrer
Merkmale dem getauschten Teil entsprechen, damit die
Sicherheit des Gerates nicht vermindert wird.
Important note
The unit must remain safe after repair or checking.
Therefore, no design features of the unit may be altered
which would result in a reduction of safety (e. g. covers
must be properly replaced).
With regards to their data and technical features, spare
parts must correspond with the replaced part, so as not
to reduce the safety of the unit.
Therefore, only use original spare parts.
Verwenden Sie deshalb nur Original-Ersatzteile.
VR1 Volume
Avvisi importanti
La sicurezza dell apparecchio deve rimanere conservata
anche dopo una riparazione o un controllo. Percio non e
permesso di variare connotati costruttivi dell 'apparecchio
in modo che non garantiscono la sicurezza originaria
(p. es. gli schemi di protezione devono essere fissati a
regola d'arte).
| pezzi di ricambio devono corrispondere al pezzo da
sostituire nei loro dati e nei loro connotati per garantire
la stessa sicurezza dell'apparecchio.
Usate percid solo ricambi originali.
SABA SERVICE Anderungen vorbehalten!
Recommandations importantes
L'appareil doit remplir les mémes conditions de sécurité
aprés une réparation ou une révision. Aucune
caracteristique de construction de l'appareil ne doit
donc étre modifiée de telle sorte que la sécurité de
l'appareil en soit diminuée (par ex., les couvercles
doivent étre remis en place correctement).
Les caractéristiques et les propriétes des piéces de
rechange doivent coincider avec celles de la piece qui
est remplacée afin de ne pas réduire la sécurité de
l'appareil.
N'utilisez donc que des piéces de rechange dorigine.
Best.-Nr. 4900017538 KD 0391 115S
