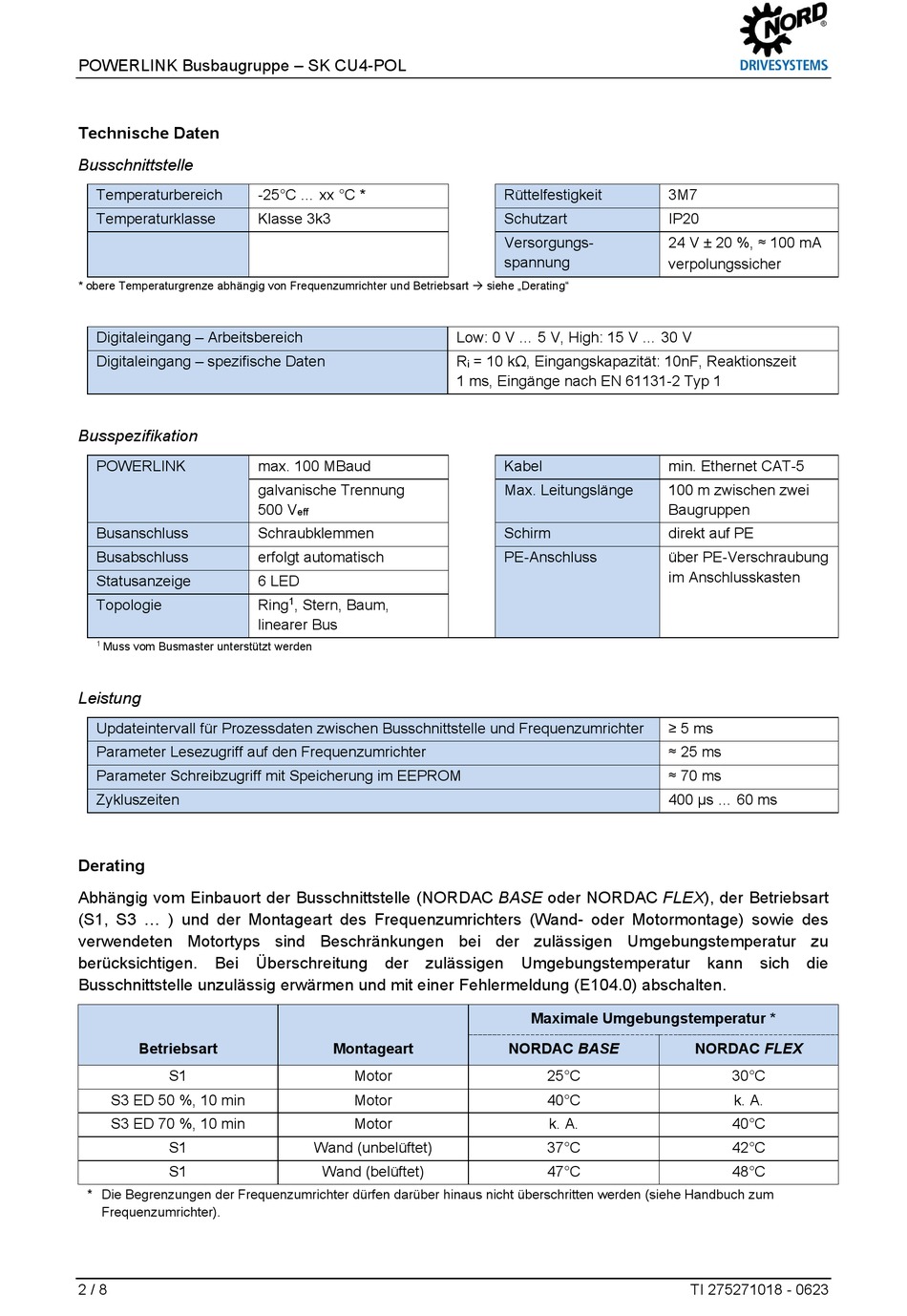

POWERLINK Busbaugruppe – SK CU4-POL
Technische Daten
Busschnittstelle
Temperaturbereich
Temperaturklasse
* obere Temperaturgrenze abhängig von Frequenzumrichter und Betriebsart siehe „Derating"
Digitaleingang – Arbeitsbereich
Digitaleingang – spezifische Daten
Busspezifikation
POWERLINK
Busanschluss
Busabschluss
Statusanzeige
Topologie
1
Muss vom Busmaster unterstützt werden
Leistung
Updateintervall für Prozessdaten zwischen Busschnittstelle und Frequenzumrichter
Parameter Lesezugriff auf den Frequenzumrichter
Parameter Schreibzugriff mit Speicherung im EEPROM
Zykluszeiten
Derating
Abhängig vom Einbauort der Busschnittstelle (NORDAC BASE oder NORDAC FLEX), der Betriebsart
(S1, S3 ... ) und der Montageart des Frequenzumrichters (Wand- oder Motormontage) sowie des
verwendeten Motortyps sind Beschränkungen bei der zulässigen Umgebungstemperatur zu
berücksichtigen. Bei Überschreitung der zulässigen Umgebungstemperatur kann sich die
Busschnittstelle unzulässig erwärmen und mit einer Fehlermeldung (E104.0) abschalten.
Betriebsart
S1
S3 ED 50 %, 10 min
S3 ED 70 %, 10 min
S1
S1
* Die Begrenzungen der Frequenzumrichter dürfen darüber hinaus nicht überschritten werden (siehe Handbuch zum
Frequenzumrichter).
2 / 8
-25°C ... xx °C *
Klasse 3k3
max. 100 MBaud
galvanische Trennung
500 V
eff
Schraubklemmen
erfolgt automatisch
6 LED
Ring
1
, Stern, Baum,
linearer Bus
Montageart
Motor
Motor
Motor
Wand (unbelüftet)
Wand (belüftet)
Rüttelfestigkeit
Schutzart
Versorgungs-
spannung
Low: 0 V ... 5 V, High: 15 V ... 30 V
R
= 10 kΩ, Eingangskapazität: 10nF, Reaktionszeit
i
1 ms, Eingänge nach EN 61131-2 Typ 1
Kabel
Max. Leitungslänge
Schirm
PE-Anschluss
Maximale Umgebungstemperatur *
NORDAC BASE
25°C
40°C
k. A.
37°C
47°C
3M7
IP20
24 V ± 20 %, ≈ 100 mA
verpolungssicher
min. Ethernet CAT-5
100 m zwischen zwei
Baugruppen
direkt auf PE
über PE-Verschraubung
im Anschlusskasten
≥ 5 ms
≈ 25 ms
≈ 70 ms
400 µs ... 60 ms
NORDAC FLEX
30°C
k. A.
40°C
42°C
48°C
TI 275271018 - 0623
