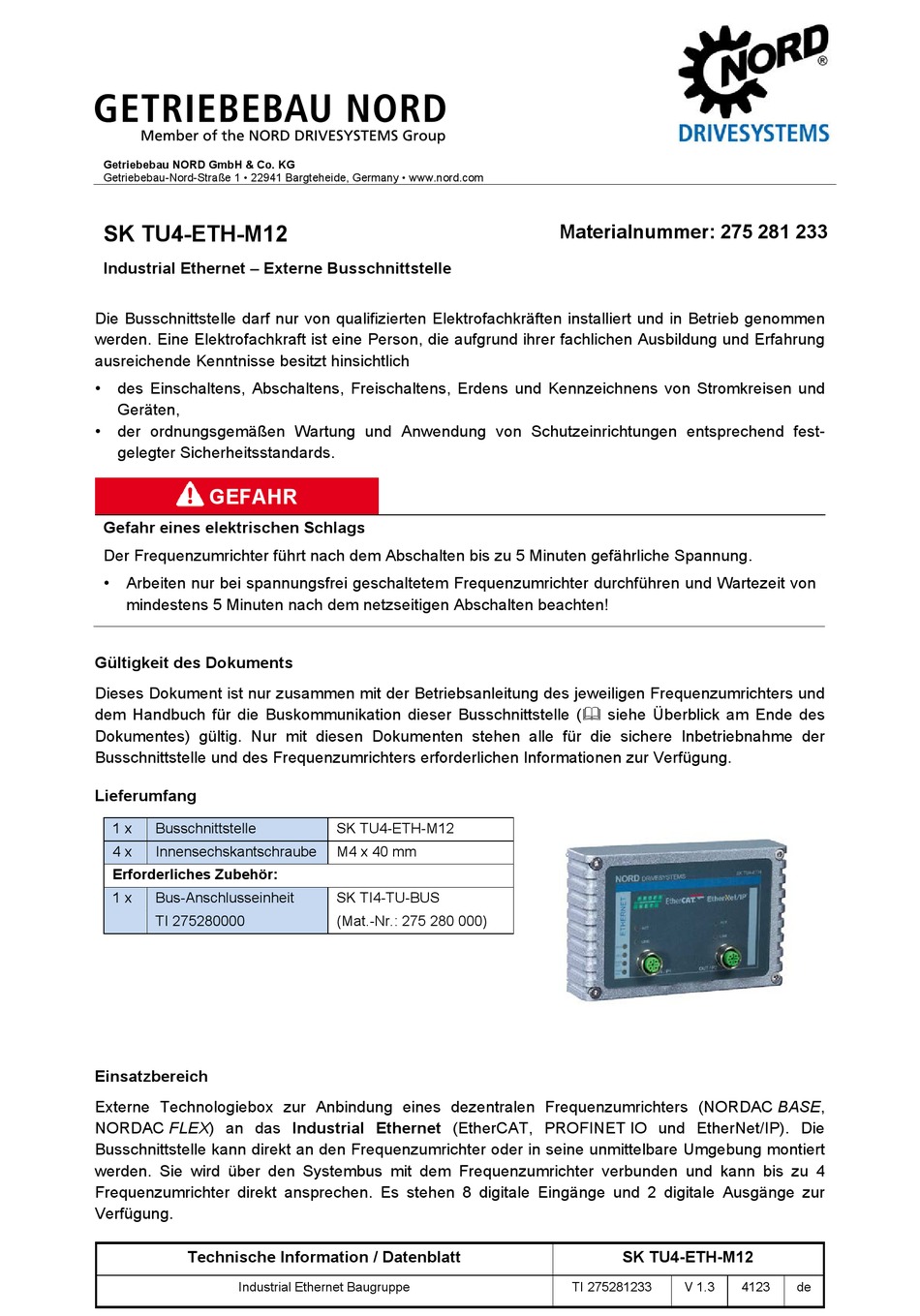

Getriebebau NORD GmbH & Co. KG
Getriebebau-Nord-Straße 1 • 22941 Bargteheide, Germany • www.nord.com
SK TU4-ETH-M12
Industrial Ethernet – Externe Busschnittstelle
Die Busschnittstelle darf nur von qualifizierten Elektrofachkräften installiert und in Betrieb genommen
werden. Eine Elektrofachkraft ist eine Person, die aufgrund ihrer fachlichen Ausbildung und Erfahrung
ausreichende Kenntnisse besitzt hinsichtlich
•
des Einschaltens, Abschaltens, Freischaltens, Erdens und Kennzeichnens von Stromkreisen und
Geräten,
•
der ordnungsgemäßen Wartung und Anwendung von Schutzeinrichtungen entsprechend fest-
gelegter Sicherheitsstandards.
GEFAHR
Gefahr eines elektrischen Schlags
Der Frequenzumrichter führt nach dem Abschalten bis zu 5 Minuten gefährliche Spannung.
•
Arbeiten nur bei spannungsfrei geschaltetem Frequenzumrichter durchführen und Wartezeit von
mindestens 5 Minuten nach dem netzseitigen Abschalten beachten!
Gültigkeit des Dokuments
Dieses Dokument ist nur zusammen mit der Betriebsanleitung des jeweiligen Frequenzumrichters und
dem Handbuch für die Buskommunikation dieser Busschnittstelle ( siehe Überblick am Ende des
Dokumentes) gültig. Nur mit diesen Dokumenten stehen alle für die sichere Inbetriebnahme der
Busschnittstelle und des Frequenzumrichters erforderlichen Informationen zur Verfügung.
Lieferumfang
1 x
Busschnittstelle
4 x
Innensechskantschraube
Erforderliches Zubehör:
1 x
Bus-Anschlusseinheit
TI 275280000
Einsatzbereich
Externe Technologiebox zur Anbindung eines dezentralen Frequenzumrichters (NORDAC BASE,
NORDAC FLEX) an das Industrial Ethernet (EtherCAT, PROFINET IO und EtherNet/IP). Die
Busschnittstelle kann direkt an den Frequenzumrichter oder in seine unmittelbare Umgebung montiert
werden. Sie wird über den Systembus mit dem Frequenzumrichter verbunden und kann bis zu 4
Frequenzumrichter direkt ansprechen. Es stehen 8 digitale Eingänge und 2 digitale Ausgänge zur
Verfügung.
Technische Information / Datenblatt
Industrial Ethernet Baugruppe
SK TU4-ETH-M12
M4 x 40 mm
SK TI4-TU-BUS
(Mat.-Nr.: 275 280 000)
Materialnummer: 275 281 233
SK TU4-ETH-M12
TI 275281233
V 1.3
4123
de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NORD Drivesystems SK TU4-ETH-M12
Inhaltszusammenfassung für NORD Drivesystems SK TU4-ETH-M12
- Seite 1 Getriebebau NORD GmbH & Co. KG Getriebebau-Nord-Straße 1 • 22941 Bargteheide, Germany • www.nord.com SK TU4-ETH-M12 Materialnummer: 275 281 233 Industrial Ethernet – Externe Busschnittstelle Die Busschnittstelle darf nur von qualifizierten Elektrofachkräften installiert und in Betrieb genommen werden. Eine Elektrofachkraft ist eine Person, die aufgrund ihrer fachlichen Ausbildung und Erfahrung ausreichende Kenntnisse besitzt hinsichtlich •...
-
Seite 2: Technische Daten
Industrial Ethernet Baugruppe – SK TU4-ETH-M12 Technische Daten Busschnittstelle Temperaturbereich -25 °C … +50 °C Rüttelfestigkeit Temperaturklasse Klasse 3k3 Schutzart IP55 Versorgungs- 24 V ± 20 %, ≈ 100 mA Abmessungen [mm]* H x B x T: 95 x 136 x 99... -
Seite 3: Merkmale Der Busschnittstelle Bei Verwendung Von Ethernet/Ip
Industrial Ethernet Baugruppe – SK TU4-ETH-M12 Merkmale der Busschnittstelle bei Verwendung von EtherNet/IP Implicit Messages (Prozessdatenverbindungen) 1. Exclusive Owner Transport Class: Class 1 Trigger Mode: cyclic O → T [O (Originator/Master) → T (Target/Slave)] fixed/variable size supported Real time transfer format: 32-bit run/idle header... -
Seite 4: Merkmale Der Busschnittstelle Bei Verwendung Von Profinet Io
Industrial Ethernet Baugruppe – SK TU4-ETH-M12 Merkmale der Busschnittstelle bei Verwendung von PROFINET IO Kommunikation RT innerhalb eines RT- bzw. innerhalb eines IRT- Netzwerks Bedeutung RT / IRT: RT (Real Time) Echtzeitkommunikation für Prozessdaten IRT (Isochronous Real Time) Isochrone Echtzeitkommunikation für synchronisierte Prozessdaten Adressierung PROFINET IO automatische Adressvergabe über IO-Controller mittels... -
Seite 5: Anschlüsse
Industrial Ethernet Baugruppe – SK TU4-ETH-M12 Montage Busschnittstelle auf die passende Anschlusseinheit (SK TI4-TU-…) setzen und mit den 4 beiliegenden Innensechskant-Halsschrauben M4 x 40 mm verbinden (Anzugsdrehmoment 2 Nm). Details zur Montage sind im Datenblatt der betreffenden Anschlusseinheit beschrieben. Anschlüsse Der Anschluss der beiden Ethernet-Leitungen erfolgt ausschließlich über die beiden frontseitig... -
Seite 6: Anschlussbeispiel
Industrial Ethernet Baugruppe – SK TU4-ETH-M12 Potential Kontakt Bezeichnung Beschreibung Versorgungspotential (+24 V, ≤ 200 mA) Versorgungspotential (+24 V, ≤ 200 mA) DIN5 Digitaleingang 5 DIN7 Digitaleingang 7 DIN6 Digitaleingang 6 DIN8 Digitaleingang 8 Bezugspotential (0 V / GND) Bezugspotential (0 V / GND) Versorgungspotential (+24 V, ≤... -
Seite 7: Konfiguration
Industrial Ethernet Baugruppe – SK TU4-ETH-M12 Konfiguration Die Konfiguration der Busschnittstelle erfolgt über die DIP-Schalter, kann alternativ jedoch auch über Parametereinstellung vorgenommen werden. Die DIP-Schalterstellungen werden nach einem „Power On“ der Busschnittstelle gelesen. Die Konfiguration über DIP-Schalter hat Vorrang gegenüber der Konfiguration über Parametereinstellung. -
Seite 8: Led-Anzeigen
Industrial Ethernet Baugruppe – SK TU4-ETH-M12 DIP 10 Beachten Sie die unten angegebenen Funktionen zur Einstellung der ACHTUNG! DIP-Schalter! TCP-Rechte PROFINET IO Keine Funktion. • Konfigurieren der TCP-Rechte über Parameter P853. EtherCAT Aktivieren der FoE-Funktionalität für Firmware-Updates. – „OFF“ = Schreib- und Leserechte –... - Seite 9 Industrial Ethernet Baugruppe – SK TU4-ETH-M12 NORD-spezifische LED Die mit „DEV“ gekennzeichnete LED signalisiert den allgemeinen Gerätestatus. Bedeutung Grün An • Baugruppe ist ok Grün An und Rot • Frequenzumrichter in Störung Blinken (1 Hz) Grün und Rot An •...
- Seite 10 Industrial Ethernet Baugruppe – SK TU4-ETH-M12 EtherCAT-spezifische LED State Bedeutung Init • Keine Prozessdaten und Parameterkommunikation Grün Pre- Operational • Parameterkommunikation läuft Blinken (4 Hz) • keine Prozessdatenkommunikation Grün Save- • Parameterkommunikation läuft Single Flash Operational • Prozessdatenkommunikation läuft eingeschränkt •...
-
Seite 11: Parameterzugriff Und Diagnose
Industrial Ethernet Baugruppe – SK TU4-ETH-M12 PROFINET IO-spezifische LED Bedeutung • Kein Fehler Rot Blinken (1 Hz) • DCP-Signal wird über den Bus ausgelöst Rot An • Systemfehler / Alarm Bedeutung • Keine Fehler Rot Blinken (2 Hz) • Kein Datenaustausch Rot An •...
