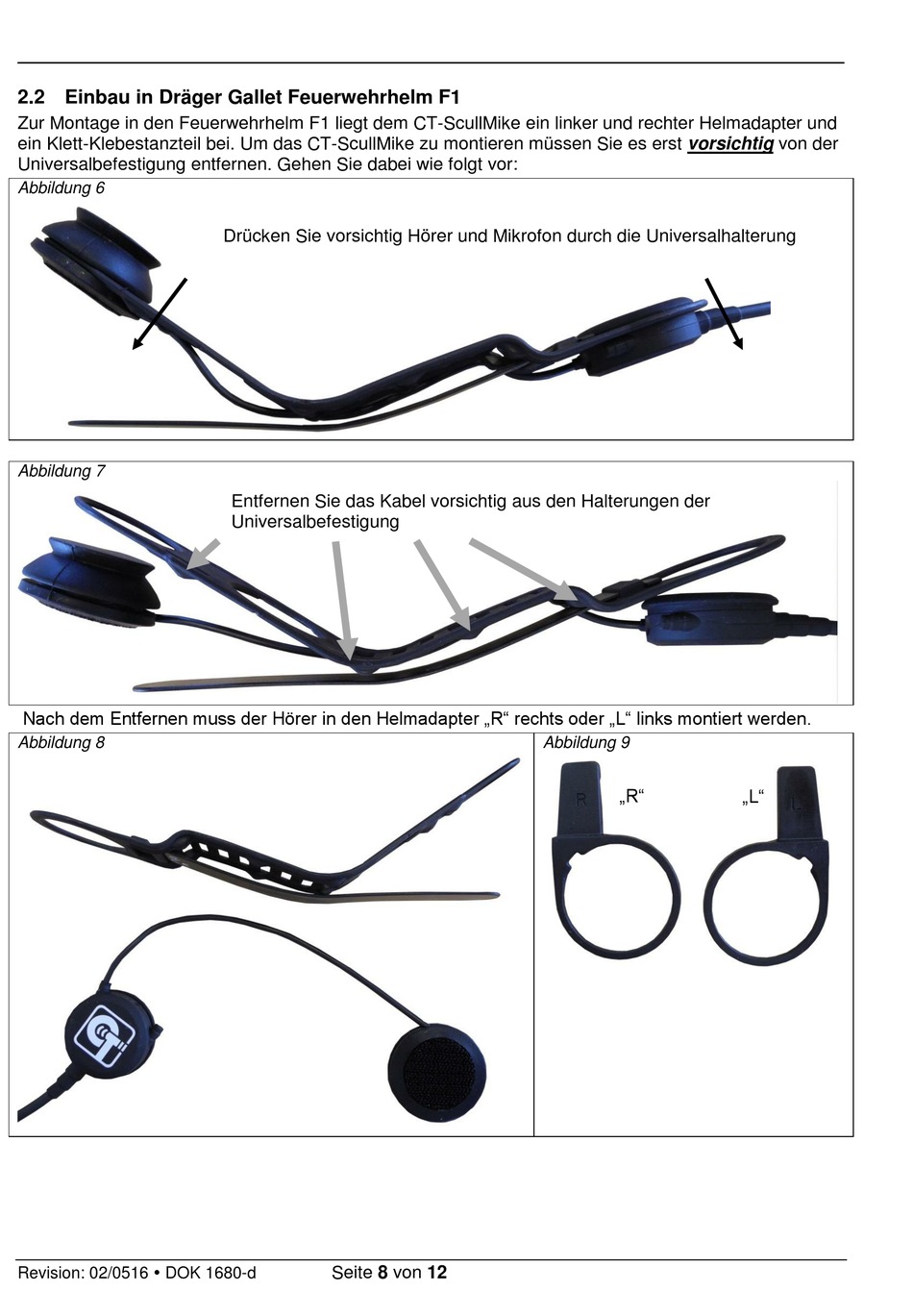

2.2 Einbau in Dräger Gallet Feuerwehrhelm F1
Zur Montage in den Feuerwehrhelm F1 liegt dem CT-ScullMike ein linker und rechter Helmadapter und
ein Klett-Klebestanzteil bei. Um das CT-ScullMike zu montieren müssen Sie es erst vorsichtig von der
Universalbefestigung entfernen. Gehen Sie dabei wie folgt vor:
Abbildung 6
Abbildung 7
Nach dem Entfernen muss der Hörer in den Helmadapter „R" rechts oder „L" links montiert werden.
Abbildung 8
Revision: 02/0516 DOK 1680-d
Drücken Sie vorsichtig Hörer und Mikrofon durch die Universalhalterung
Entfernen Sie das Kabel vorsichtig aus den Halterungen der
Universalbefestigung
Seite 8 von 12
Abbildung 9
„R"
„L"
