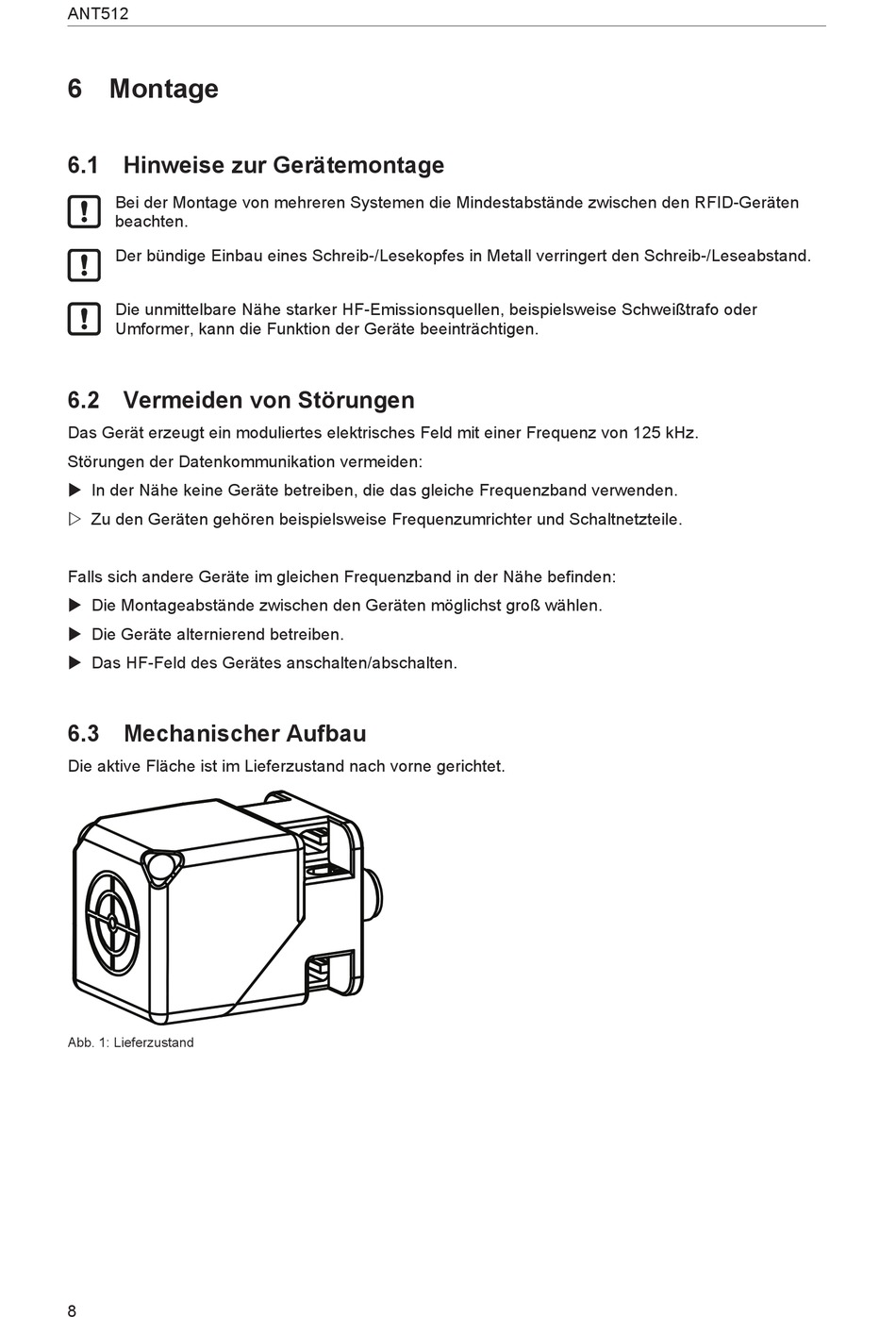

ANT512
6 Montage
6.1 Hinweise zur Gerätemontage
Bei der Montage von mehreren Systemen die Mindestabstände zwischen den RFID-Geräten
beachten.
Der bündige Einbau eines Schreib-/Lesekopfes in Metall verringert den Schreib-/Leseabstand.
Die unmittelbare Nähe starker HF-Emissionsquellen, beispielsweise Schweißtrafo oder
Umformer, kann die Funktion der Geräte beeinträchtigen.
6.2 Vermeiden von Störungen
Das Gerät erzeugt ein moduliertes elektrisches Feld mit einer Frequenz von 125 kHz.
Störungen der Datenkommunikation vermeiden:
u In der Nähe keine Geräte betreiben, die das gleiche Frequenzband verwenden.
w Zu den Geräten gehören beispielsweise Frequenzumrichter und Schaltnetzteile.
Falls sich andere Geräte im gleichen Frequenzband in der Nähe befinden:
u Die Montageabstände zwischen den Geräten möglichst groß wählen.
u Die Geräte alternierend betreiben.
u Das HF-Feld des Gerätes anschalten/abschalten.
6.3 Mechanischer Aufbau
Die aktive Fläche ist im Lieferzustand nach vorne gerichtet.
Abb. 1: Lieferzustand
8
