4. Installieren des 3D-Druckers

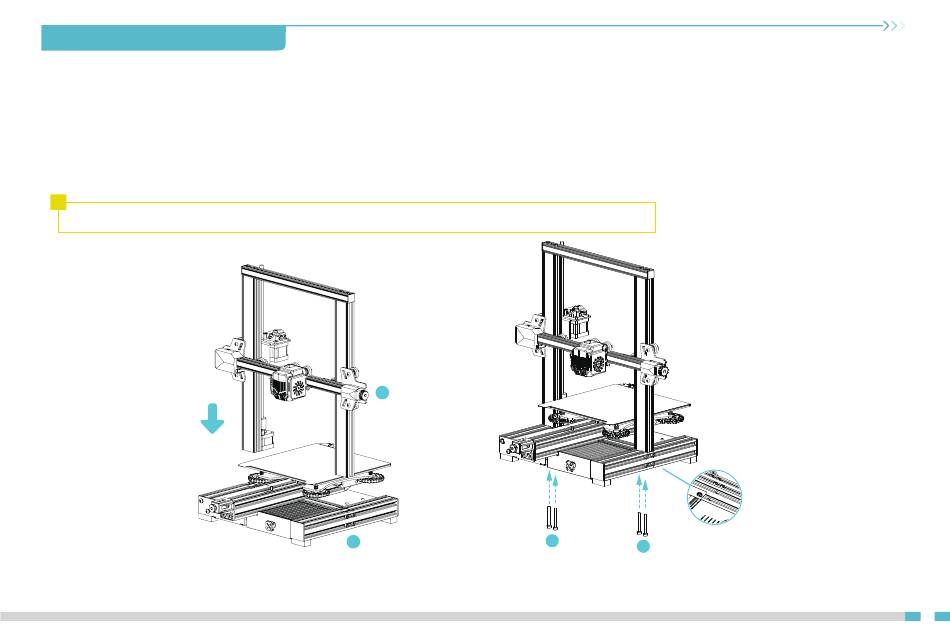

4.1 Installation des Portalrahmens
A.
Schieben Sie das rechte Profil der unteren Komponente etwa 35 mm aus der Arbeitsfläche heraus und legen Sie die Installationslöcher frei.
B.
Setzen Sie den Portalrahmen in den Schlitz des Grundrahmens und sichern Sie ihn mit zwei Kombischrauben M5x45 mit Innensechskant und Federring von unten nach oben vor.
C.
Drehen Sie das untere Bauteil um 180°, um sicherzustellen, dass die Profile auf beiden Seiten eben sind. Richten Sie die Löcher auf der linken Seite mit zwei Kombischrauben
M5 x 45 mit Innensechskant und Federring aus, um die Löcher vorzusichern, und ziehen Sie sie dann zur Befestigung fest.
D.
Drehen Sie das untere Bauteil um 180° und ziehen Sie die Schraube auf der rechten Seite an.
Zum Festziehen der Schraube die kurze Seite des Schraubenschlüssels in die Schraube stecken und festziehen.
2
1
Ansicht von unten
13
13
04
