4. Installieren des 3D-Druckers

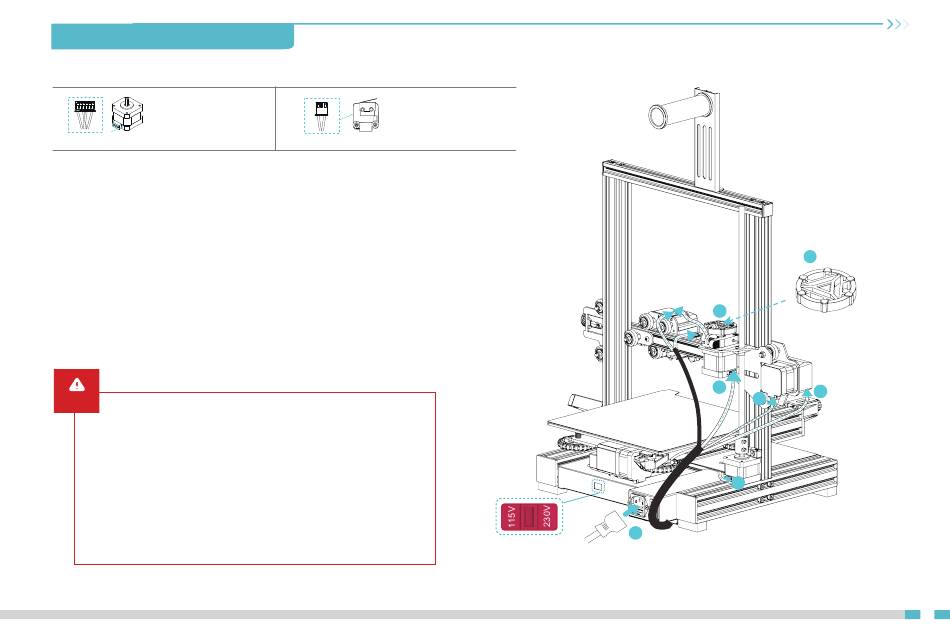

4.4 Kabelanschluss

X, E, Z-Achse
Motoranschluss
6 polig (4 Drähte)
A.
Setzen Sie den Anzeigeknopf direkt auf die Motorwelle;
B1.
Folgen Sie dem gelben Etikett auf dem 6-poligen (4-Draht) Anschluss, um den Schrittmotor
der X-Achse anzuschließen;
B2.
Folgen Sie dem gelben Etikett auf dem 6-poligen (4-poligen) Anschluss, um den Schrittmotor
der E-Achse anzuschließen;
B3.
Folgen Sie dem gelben Etikett auf dem 6-poligen (4-poligen) Anschluss, um den Schrittmotor
der Z-Achse anzuschließen;
C.
Folgen Sie dem gelben Etikett auf dem 3-poligen (2 Drähte) Anschluss, um den Endschalter der
X-Achse anzuschließen;
D.
Stecken Sie das Stromkabel ein und betätigen Sie den Kippschalter, um das Gerät einzuschalten.
Vorsicht
Bitte achten Sie vor dem Anschluss an die Stromversorgung
auf die richtige Position von Netzschalter und Netzspannung,
um Schäden am Gerät zu vermeiden.
Wenn die Netzspannung zwischen 100 V und 120 V liegt,
wählen Sie bitte 115 V für den Netzschalter.
Wenn die Netzspannung zwischen 200 V und 240 V liegt,
wählen Sie bitte 230 V für den Netzschalter
(die Standardeinstellung ist 230 V).
Endschalter X-Achse
3polig (2 Drähte)
14
A
B2
B1
B3
D
C
06
