6 | Installation der Einheit
6.2.3 Die Wartungsblende öffnen
Referenz für Installateure
26

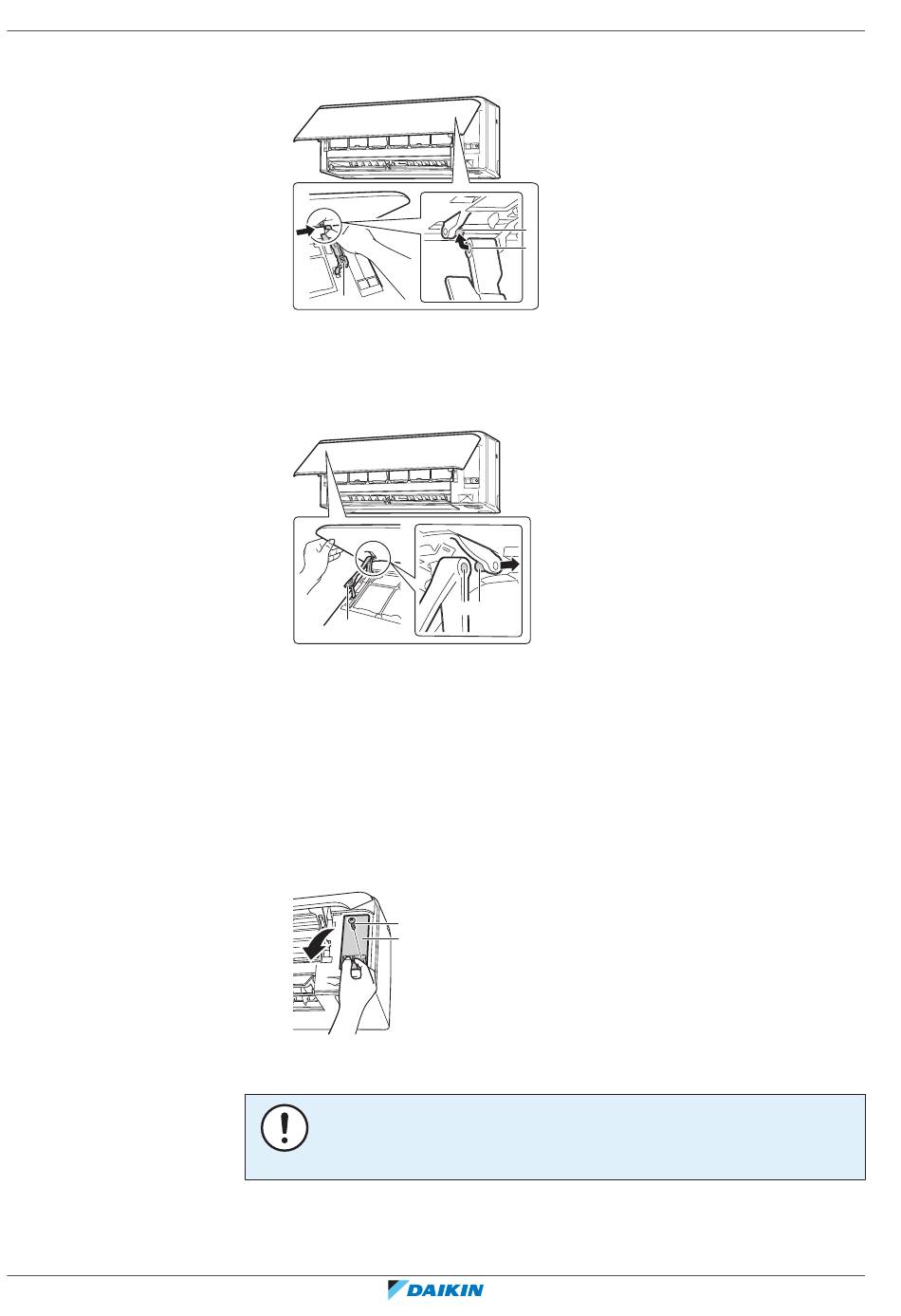

3 Den rechten Arm leicht nach rechts drücken, um auf der rechten Seite die
Achse vom Achseneinschub zu trennen.
a
a Arm
b Welle
c Achseneinschub
4 Auf der linken Seite die Achse der Frontblende vom Achseneinschub auf der
linken Seite trennen.
a
a Arm
b Achseneinschub
c Welle
5 Die Frontblende entfernen.
6 Um die Frontblende wieder zu installieren, umgekehrt vorgehen.
1 Von der Wartungsblende 1 Schraube entfernen.
2 Die Wartungsblende herausziehen und horizontal von der Einheit weg ziehen.
a
b
a Schraube von Wartungsblende
b Wartungsblende
HINWEIS
Beim Schließen der Wartungsblende darauf achten, NICHT das Anziehdrehmoment
von 1,4 (±0.2) N•m zu überschreiten.
b
c
c
b
CTXA-C(W)(B)(S) + FTXA-C(W)(B)(S)
Innenraum-Klimagerät von Daikin
4P518023-15P – 2023.05
