3002879 EBC20 DE 230615
1.1

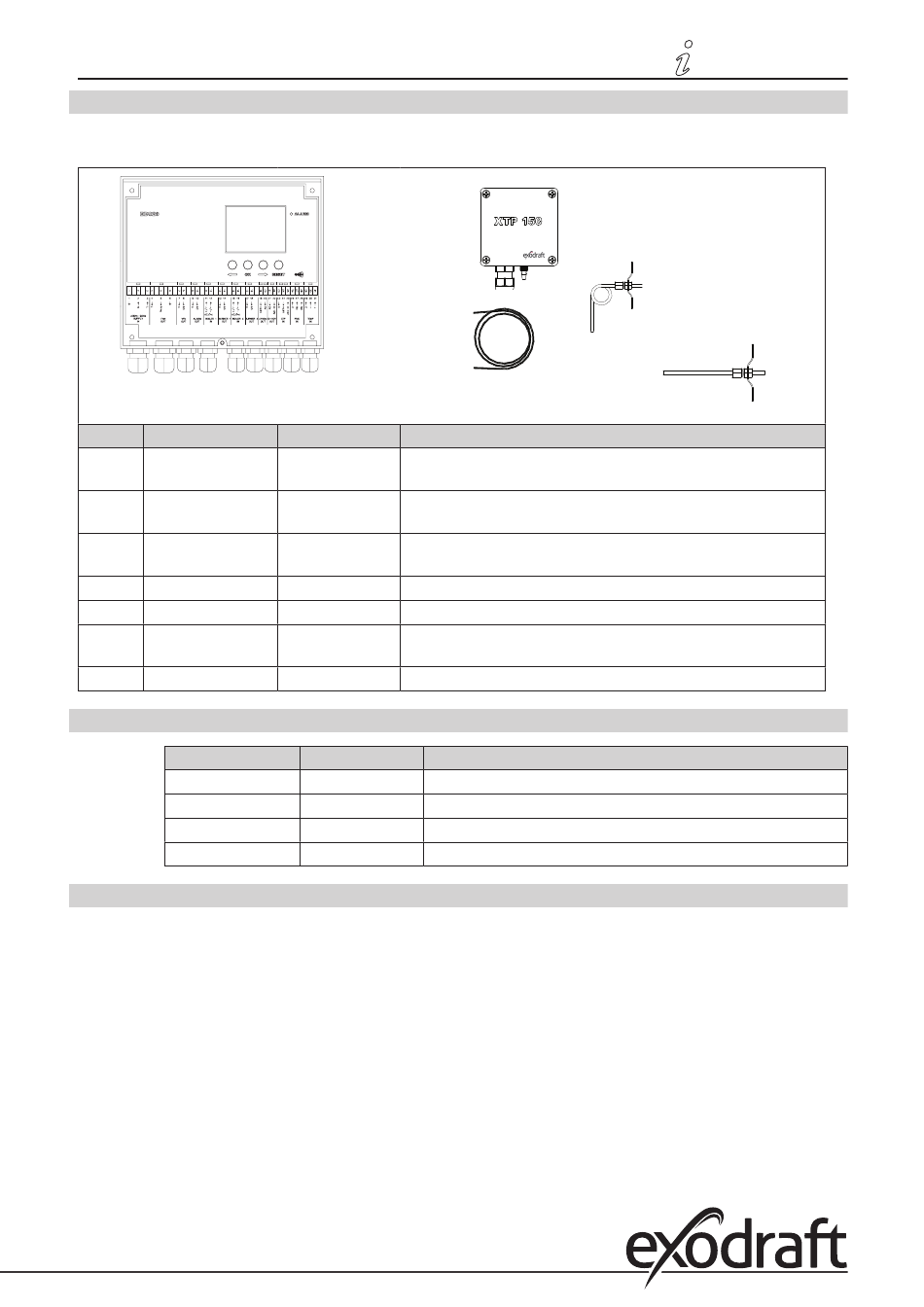

Lieferumfang

Die Lieferumfang der EBC20 umfasst Folgendes:
A
Pos. Bauteil
A EBC20
B Druckmesswert-
geber (XTP)
C Messsonde
D Messsonde
E 2 m Silikon-
schlauch
Anleitung
1.2 Zubehör
Part
Relais-Box
Extern PDS
Wartungsschalter
Wartungsschalter
1.3

Montage

1.3.1 Kabellänge
Max. Kabellänge zwischen EBC20 und XTP: 100 m
Max. Kabellänge zwischen EBC20 und Rauchsauger: 100 m
B
E
Warennummer Funktion
Steuerung von exodraft-Rauchgas-ventilatoren und
EBC20EU01
Ventilatoren. Für Innenmontage.
EBC20EU02 Steuerung von exodraft-Rauchgas-ventilatoren und
Ventilatoren. Für Außenmontage
0501022 Erfasst den Luftdruck im Kesselraum, im Schornstein oder den
atmosphärischen Druck im Freien.
0500512 Erfasst den Druck im Schornstein. (EBC20EU01)
3200484 Erfasst den Druck im Schornstein. (EBC20EU02)
2000335 Versorgt den Druckmesswertgeber (XTP) mit einem
Referenzdruck von einer Messsonde oder aus dem Freien.
3002879
Item no. Function
ES12 bei Mehrkesselanlagen in Verbindung mit der EBC
PDSBOX Zusätzliche Überwachung,
REPU-2 POLIG Dreipoliger Schalter für EBC20
REPU-3 POLIG Dreipoliger Schalter für EBC20 mit FRK
Produktinformation • 5
C
D
