Einbauanleitung Remote 3000 / 3010
2.1 Schlossmontage
• Das Elektronikschloss ist mit 4 Schrauben M6 durch die vorgesehenen Bohrungen so zu befestigen, dass ein dauerhafter,
fester Halt gewährleistet ist.
• Ein selbständiges Lösen der Schrauben ist zu verhindern. Es wird empfohlen Sicherungsscheiben unter die Schraubenköpfe
zu legen. Um Funktionsstörungen zu vermeiden, dürfen die Befestigungsschrauben nur mit einem maximalen Drehmoment
von 3,5 - 5 Nm angezogen werden.
• Nach dem Einbau darf der Schlossriegel nicht unter Spannung oder Druck stehen. Die max. Riegelbelastung beträgt 2,5 N.
• Das Elektronikschloss ist in normaler Wohn- und Büroumgebung wartungsfrei. Nach ca. 10.000 Schließungen empfiehlt
sich eine Sicherheits- und Funktionsprüfung des Elektronikschlosses.
2.2 Verbindung Fremdsteuerung/Schloss
• Einzeladern des Kabels von/zur Fremdsteuerung in die Klemmleiste am Schloss klemmen und Arretierung prüfen (siehe Abb. 2).
• Ausreichende Zugentlastung der Signalleitung sicherstellen.
• Zum Lösen einzelner Adern den zugehörigen Ausrückhebel (orange) mit einem geeigneten Werkzeug eindrücken.
• Kabel von scharfen Kanten und beweglichen Riegelwerksteilen fernhalten und dauerhaft festlegen.

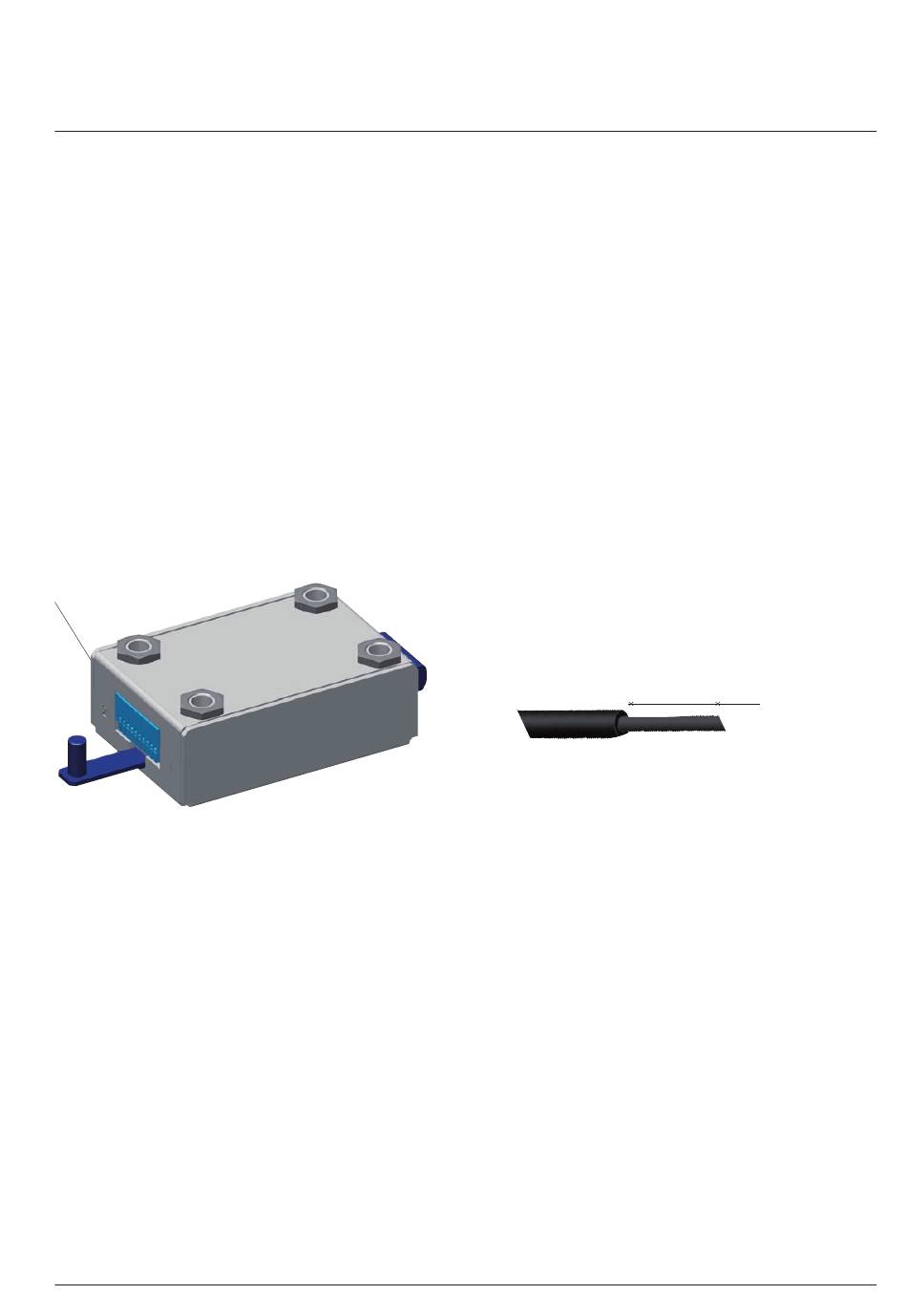

Klemmleiste
Abb. 3: Klemmleiste Elektronikschloss
Vers. 1.0
min. 10 mm
Abb. 4: Abisolierlänge
3
