CLAVIS Deutschland GmbH
Grüner Weg 38
34117 Kassel

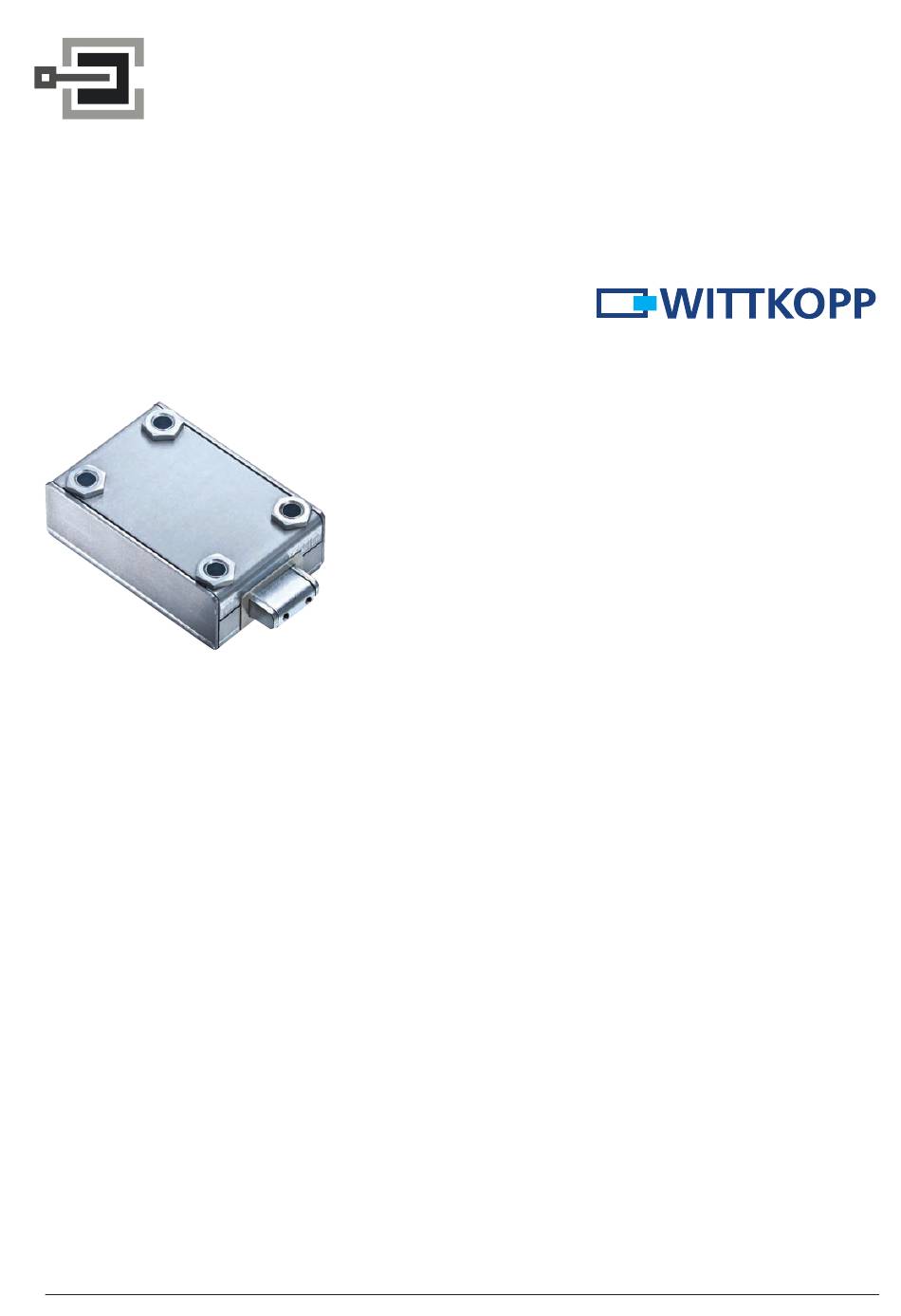

Einbauanleitung
Remote 3000 / 3010
Inhalt
1 Hinweise _____________________________________________________________________ 2
1.1 Haftungshinweise ______________________________________________________________ 2
2 Einbau Schloss ________________________________________________________________ 2
2.1 Schlossmontage _______________________________________________________________ 3
2.2 Verbindung Fremdsteuerung/Schloss _____________________________________________ 3
3 Belegungsplan _______________________________________________________________ 4
4 Begriffe _______________________________________________________________________ 4
5 Technische Daten _____________________________________________________________ 5
6 Funktionsprüfung _____________________________________________________________ 5
Telefon:
+49 (0)561 988 499-0
E-Mail:
info@tresore.eu
Internet:
www.tresore.eu
www.tresorschloss.de
Einbauanleitung Nr. 9999-137-0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wittkopp Remote 3000
Inhaltszusammenfassung für Wittkopp Remote 3000
-
Seite 1: Inhaltsverzeichnis
Grüner Weg 38 E-Mail: info@tresore.eu 34117 Kassel Internet: www.tresore.eu www.tresorschloss.de Einbauanleitung Remote 3000 / 3010 Inhalt 1 Hinweise _____________________________________________________________________ 2 1.1 Haftungshinweise ______________________________________________________________ 2 2 Einbau Schloss ________________________________________________________________ 2 2.1 Schlossmontage _______________________________________________________________ 3 2.2 Verbindung Fremdsteuerung/Schloss _____________________________________________ 3 3 Belegungsplan _______________________________________________________________ 4... -
Seite 2: Hinweise
Einbauanleitung Remote 3000 / 3010 1 Hinweise • Lesen Sie bitte vor Inbetriebnahme des Schlosses sorgfältig diese Einbauanleitung. 1.1 Haftungshinweise • Der Einbau des Schlosses ist gemäß dieser Einbauanleitung vorzunehmen. • Durch Öffnen des Schlossgehäuses und durch Überschreitung der Grenzwerte erlischt die Gewährleistung des Herstellers. -
Seite 3: Schlossmontage
Einbauanleitung Remote 3000 / 3010 2.1 Schlossmontage • Das Elektronikschloss ist mit 4 Schrauben M6 durch die vorgesehenen Bohrungen so zu befestigen, dass ein dauerhafter, fester Halt gewährleistet ist. • Ein selbständiges Lösen der Schrauben ist zu verhindern. Es wird empfohlen Sicherungsscheiben unter die Schraubenköpfe zu legen. -
Seite 4: Belegungsplan
/ not secure blocking n.c. RIACON-AST072-10 not secure 26.07.2011 09:16:53 f=2.00 C:\Users\naumann.WITTKOPP\Documents\01 Produkte-Einzelprojekte\03 Elostar Remote\02 Bedienungsanleitungen\Anschlussbelegung.sch (Sheet: 1/1) Abb. 4: Belegungsplan 4 Begriffe Pulsbetrieb: Ausgehend vom Zustand „der Riegel ist ausgefahren“ reicht ein Impuls aus, den Riegel vollständig auffahren zu lassen. Ein weiterer Impuls veranlasst das Schloss, den Riegel wieder heraus zu fahren. -
Seite 5: Technische Daten
Einbauanleitung Remote 3000 / 3010 5 Technische Daten Technische Daten Maße Schloss (mm) BxHxT, siehe Abb. 1 Seite 2 Material verzinktes Stahlblech Schutzklasse IP30 Betriebstemperatur (°C) 5-40 Relative Luftfeuchtigkeit (%) 10-75 nicht kondensierend Betriebsbedingungen (Ruhe *1) nur Versorgungsspannung 12VDC, ohne Beschaltung...
