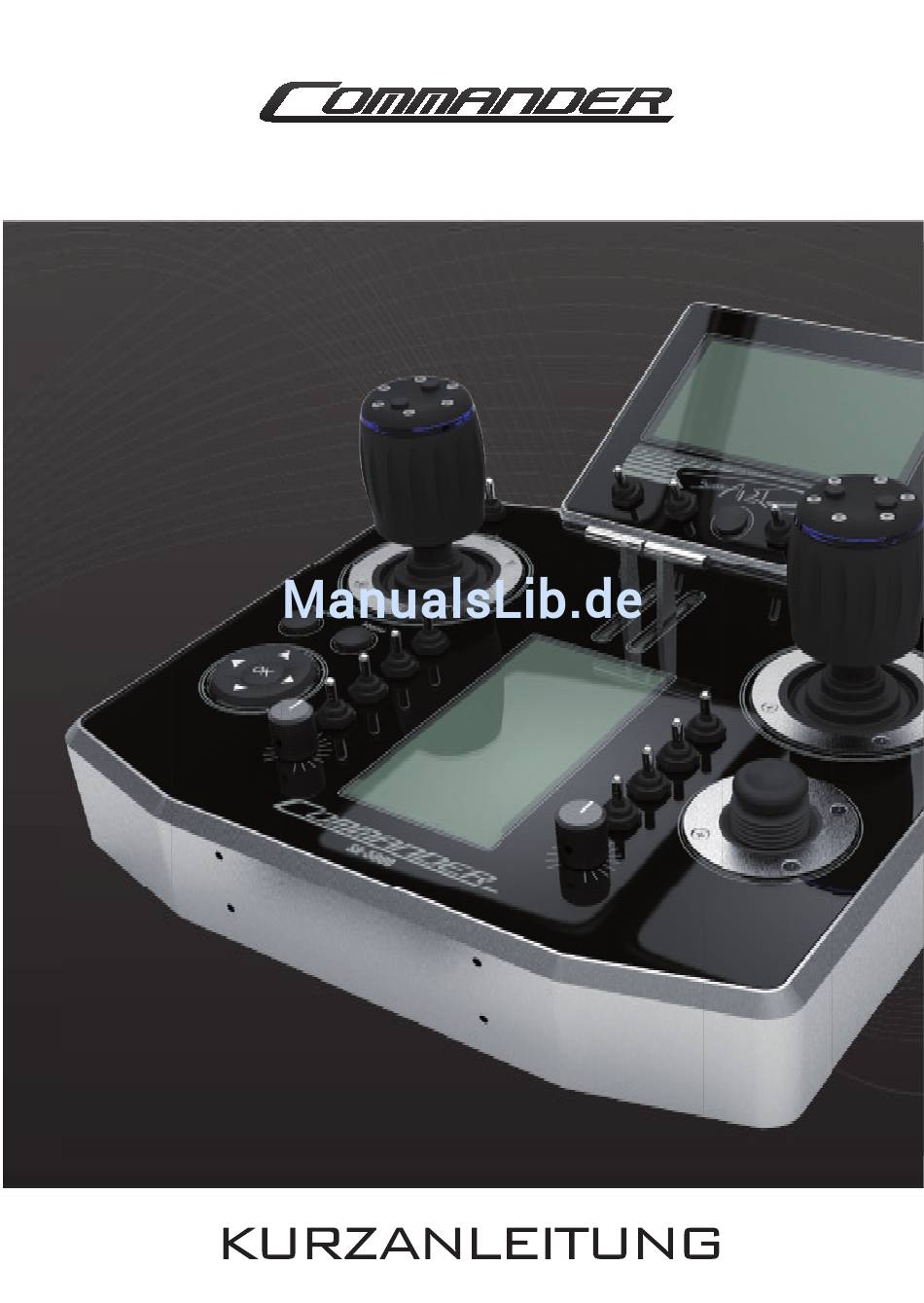

Inhaltszusammenfassung für ScaleART Commander 5000
- Seite 2 Die Einhaltung der Bedienungsanleitung sowie Installation, Betrieb und Wartung der mit dieser fernsteueranlage betriebenen Modelle und aller damit verwendeten Komponenten können von der Fa. ScaleART nicht überwacht werden. Daher übernimmt die Fa.ScaleART keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der fehlerhaften Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen.
-
Seite 3: Bedienelemente
Ladebuchse Laden: Die Ladebuchse befindet sich an der Commander 5000 und 1000 hinten rechts. Akku: NiMh, 2000 mAh, 7,2Volt. Bei der Basic befindet sich die Ladebuchse vorne rechts. Akku Basic: NiMh 2000 mAh, 9,6Volt. Zum Laden benötigen Sie das ScaleART Ladekabel Art.Nr.: 76000026 oder ein Standard Robbe / Futaba Senderladekabel. -
Seite 4: Empfänger Konfigurieren
Kurzanleitung ScaleART Scaleart OHG Schillerstraße 3 D-67165 Waldsee Modelle verbinden: Stellen Sie sich vor jedes Modell hat eine Telefonnummer (BT-Adresse). Jeder Commander-Sender, der die Nummer hat, kann das Modell "anrufen" und steuern. Jeder Empfänger kann immer nur mit einem Sender zur Zeit "telefonieren", für andere ist so lange "besetzt". - Seite 5 Kurzanleitung ScaleART Scaleart OHG Schillerstraße 3 D-67165 Waldsee Die folgende Aufstellung erklärt die wichtigsten Punkte: - Name Bestimmt das angezeigte Rückmeldesymbol und die zugeordnete Funktion auf dem Lichtbus bzw. IR (Blinker, Licht, Sperren, Kupplung, Anhängerservos). Ist außerdem eine Gedankenstütze was an diesem Anschluss hängt. Es stehen 254 vordefinierte Begriffe zur Auswahl.
- Seite 6 Kurzanleitung ScaleART Scaleart OHG Schillerstraße 3 D-67165 Waldsee Sender Update: Vorgehensweise: 1. Firmware-Datei entpacken und auf eine neu formatierte SD-Karte speichern. Basic: Micro SD Karte verwenden 2. SD-Karte von hinten mit den Kontaktflächen nach unten einlegen. Die Karte rastet fühlbar ein und schließt bündig mit dem Gehäuse ab.
- Seite 7 Kurzanleitung ScaleART Scaleart OHG Schillerstraße 3 D-67165 Waldsee Betrie sarten Modi der Ans hlüsse CM1000 CM5000 Anschluss abgeschaltet Modi für Servos/Regler Servo Prop Servo folgt konventionell der Knüppelstellung Servo Hydraulik Servo bewegt sich mit Hydrauliksimulation Wischerservo Scheibenwischer-Antrieb Wischer intervall Scheibenwischer-Antrieb mit Memory und Intervallfunktion Servo rastend Servo rastet auf bis zu 5 gleichmäßig verteilte Positionen...
- Seite 8 Kurzanleitung ScaleART Scaleart OHG Schillerstraße 3 D-67165 Waldsee CM-1000 CM-5000 Eingänge Potentiometer Eingang für Poti, Messbereich -100%...+100% Temperatursensor Eingang für Temperatursensor LM35, Messbereich 0...100°C Schalter < o > Eingang für 3-Pos-Schalter, Messbereich Plus-Aus-Minus Schalter einfach Eingang für 2-Pos-Schalter, Messbereich Ein-Aus Spannung Eingang Spannungsmessung, Messbereich 0,0...1,0 Volt...
- Seite 9 Kurzanleitung ScaleART Scaleart OHG Schillerstraße 3 D-67165 Waldsee CM-1000 CM-5000 Schalter in den Funktionsbausteinen steuern die demNamen entsprechende Funktion imLichtbus und auf IR Schalter Einfacher Schalter: Ein solange Betätigt Schalter Memory Schalter mit Memory: Antippen wechselt den Zustand Schalter Mem.Kombi Tippen nach oben für Memory, nach unten für Tasten...
- Seite 10 Kurzanleitung ScaleART Scaleart OHG Schillerstraße 3 D-67165 Waldsee Liste der Namen und zugeordneter Funktionen auf Lichtbus/IR sowie Rückmeldesymbol Name Rückmeldung Bus-Funktion Bremse Bremssymbol Anhängerbremse Bremse links Bremssymbol Bremse rechts Bremssymbol Bremse vorn Bremssymbol Bremse hinten Bremssymbol Untersetzung HI/LO Sperre vorn...
- Seite 11 Kurzanleitung ScaleART Scaleart OHG Schillerstraße 3 D-67165 Waldsee Empfänger CM 5000: 65mm Art.Nr.: 76000357 16 Servoanschlüsse Telemetrie Messeingänge Anschluss Elektromotor / Lichtbus Anschluss Hydraulikpumpe Infrarot Anschluss Stromversorgung 6-18V Taste zum “sichtbar” schalten Anschluss externer Verbraucher Anschluss für Antenne (Fahrregler, BEC, Sound, etc..) und weitere Empfänger...
