K A P I T E L 4
Verwenden des XCP
Anschlüsse am XCP-Eingang

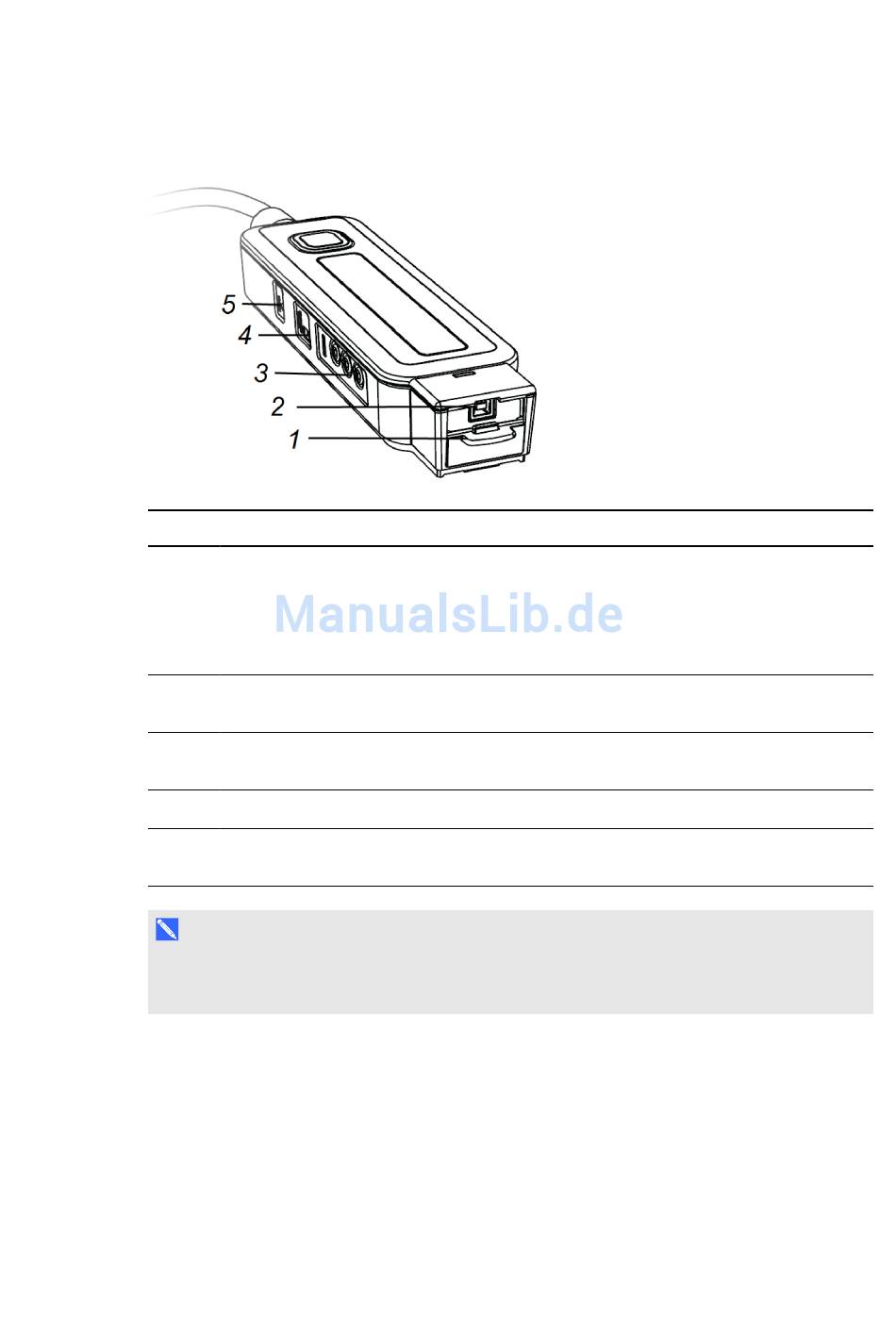

Das folgende Diagramm und die folgende Tabelle umfassen die Anschlüsse des XCP.
Anzahl Funktion
Etwas zurückliegende mehrpolige Buchse für den Anschluss der optionalen Display-
1
Anschlussadapter (siehe XCP-Adapter auf Seite 5) am Computer. Für den Zugriff auf
die Buchse schieben Sie die Buchsenklappe nach oben.
Weitere Informationen zum Anschluss der XCP-Adapter finden Sie unter
Kurzanleitung für die SLR-XCP-Projektorsteuerung (smarttech.com/kb/170431).
SMART Connect Port für die Audio-, Video- und Datenübertragung über ein einzelnes
2
USB-B-Kabel, das an Ihrem Computer angeschlossen wird.
RCA Composite Video-Eingangsbuchse und RCA Composite Audioeingangs- und -
3
ausgangsbuchsen
4 4-pol. Buchse für das Drittanbieter-Raumsteuerungssystem
Die Taste „Zurücksetzen" lässt sich mit einem schmalen Gegenstand, wie einem
5
Bleistift betätigen, um den XCP zurückzusetzen.
H I N W E I S
Der XCP verfügt zudem über zwei aktive Eingangs-Statuskontrollleuchten (siehe Ermitteln des
XCP-Status auf Seite 65).
41
