2

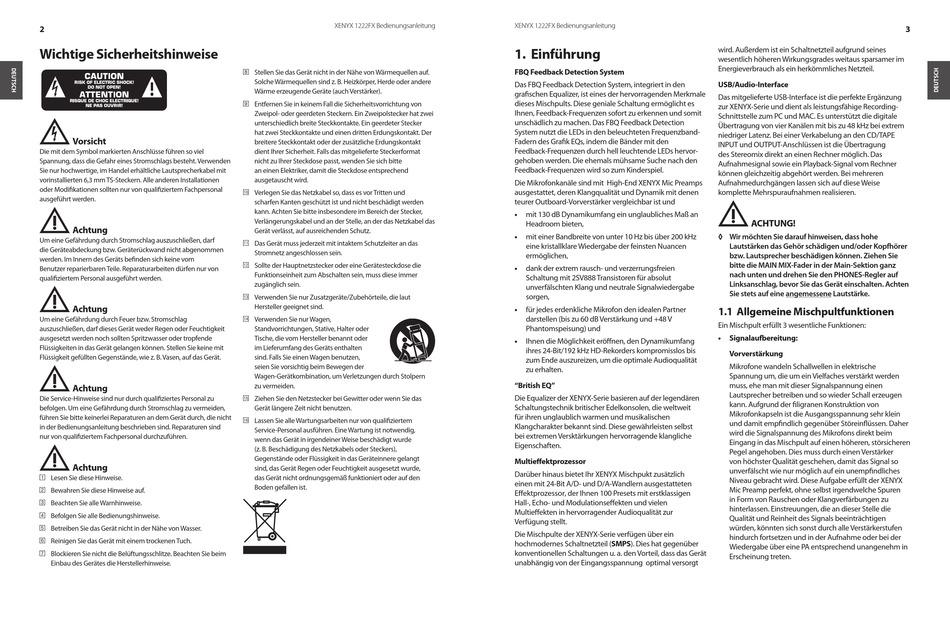

Wichtige Sicherheitshinweise
*
Vorsicht
Die mit dem Symbol markierten Anschlüsse führen so viel
Spannung, dass die Gefahr eines Stromschlags besteht. Verwenden
Sie nur hochwertige, im Handel erhältliche Lautsprecherkabel mit
vorinstallierten 6,3 mm TS-Steckern. Alle anderen Installationen
oder Modifi kationen sollten nur von qualifi ziertem Fachpersonal
ausgeführt werden.
!
Achtung
Um eine Gefährdung durch Stromschlag auszuschließen, darf
die Geräteabdeckung bzw. Geräterückwand nicht abgenommen
werden. Im Innern des Geräts befi nden sich keine vom
Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von
qualifi ziertem Personal ausgeführt werden.
!
Achtung
Um eine Gefährdung durch Feuer bzw. Stromschlag
auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit
ausgesetzt werden noch sollten Spritzwasser oder tropfende
Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.
!
Achtung
Die Service-Hinweise sind nur durch qualifi ziertes Personal zu
befolgen. Um eine Gefährdung durch Stromschlag zu vermeiden,
führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht
in der Bedienungsanleitung beschrieben sind. Reparaturen sind
nur von qualifi ziertem Fachpersonal durchzuführen.
!
Achtung
Lesen Sie diese Hinweise.
[ 1 ]
Bewahren Sie diese Hinweise auf.
[ 2 ]
[ 3 ]
Beachten Sie alle Warnhinweise.
Befolgen Sie alle Bedienungshinweise.
[ 4 ]
Betreiben Sie das Gerät nicht in der Nähe von Wasser.
[ 5 ]
[ 6 ]
Reinigen Sie das Gerät mit einem trockenen Tuch.
Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim
[ 7 ]
Einbau des Gerätes die Herstellerhinweise.
XENYX 1222FX Bedienungsanleitung
Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.
[ 8 ]
Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere
Wärme erzeugende Geräte (auch Verstärker).
[ 9 ]
Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von
Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei
unterschiedlich breite Steckkontakte. Ein geerdeter Stecker
hat zwei Steckkontakte und einen dritten Erdungskontakt. Der
breitere Steckkontakt oder der zusätzliche Erdungskontakt
dient Ihrer Sicherheit. Falls das mitgelieferte Steckerformat
nicht zu Ihrer Steckdose passt, wenden Sie sich bitte
an einen Elektriker, damit die Steckdose entsprechend
ausgetauscht wird.
Verlegen Sie das Netzkabel so, dass es vor Tritten und
[ 1 0]
scharfen Kanten geschützt ist und nicht beschädigt werden
kann. Achten Sie bitte insbesondere im Bereich der Stecker,
Verlängerungskabel und an der Stelle, an der das Netzkabel das
Gerät verlässt, auf ausreichenden Schutz.
Das Gerät muss jederzeit mit intaktem Schutzleiter an das
[ 1 1]
Stromnetz angeschlossen sein.
Sollte der Hauptnetzstecker oder eine Gerätesteckdose die
[ 1 2]
Funktionseinheit zum Abschalten sein, muss diese immer
zugänglich sein.
Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut
[ 1 3]
Hersteller geeignet sind.
Verwenden Sie nur Wagen,
[ 1 4]
Standvorrichtungen, Stative, Halter oder
Tische, die vom Hersteller benannt oder
im Lieferumfang des Geräts enthalten
sind. Falls Sie einen Wagen benutzen,
seien Sie vorsichtig beim Bewegen der
Wagen-Gerätkombination, um Verletzungen durch Stolpern
zu vermeiden.
Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das
[ 1 5]
Gerät längere Zeit nicht benutzen.
Lassen Sie alle Wartungsarbeiten nur von qualifi ziertem
[ 1 6]
Service-Personal ausführen. Eine Wartung ist notwendig,
wenn das Gerät in irgendeiner Weise beschädigt wurde
(z. B. Beschädigung des Netzkabels oder Steckers),
Gegenstände oder Flüssigkeit in das Geräteinnere gelangt
sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde,
das Gerät nicht ordnungsgemäß funktioniert oder auf den
Boden gefallen ist.
XENYX 1222FX Bedienungsanleitung
1.
Einführung
DE
FBq Feedback Detection System
Das FBQ Feedback Detection System, integriert in den
grafischen Equalizer, ist eines der hervor ragenden Merkmale
dieses Mischpults. Diese geniale Schaltung ermöglicht es
Ihnen, Feedback-Frequenzen sofort zu erkennen und somit
unschädlich zu machen. Das FBQ Feedback Detection
System nutzt die LEDs in den beleuchteten Frequenzband-
Fadern des Grafik EQs, indem die Bänder mit den
Feedback-Frequenzen durch hell leuchtende LEDs hervor-
gehoben werden. Die ehemals mühsame Suche nach den
Feedback-Frequenzen wird so zum Kinderspiel.
Die Mikrofonkanäle sind mit High-End XENYX Mic Preamps
ausgestattet, deren Klangqualität und Dynamik mit denen
teurer Outboard-Vorverstärker vergleichbar ist und
•
mit 130 dB Dynamikumfang ein unglaubliches Maß an
Headroom bieten,
•
mit einer Bandbreite von unter 10 Hz bis über 200 kHz
eine kristallklare Wiedergabe der feinsten Nuancen
ermöglichen,
•
dank der extrem rausch- und verzerrungs freien
Schaltung mit 2SV888 Transistoren für absolut
unverfälschten Klang und neutrale Signalwieder gabe
sorgen,
•
für jedes erdenkliche Mikrofon den idealen Partner
darstellen (bis zu 60 dB Verstärkung und +48 V
Phantomspeisung) und
•
Ihnen die Möglichkeit eröffnen, den Dynamikumfang
ihres 24-Bit/192 kHz HD-Rekorders kompromiss los bis
zum Ende auszureizen, um die optimale Audioqualität
zu erhalten.
"British Eq"
Die Equalizer der XENYX-Serie basieren auf der legendären
Schaltungstechnik britischer Edelkonsolen, die weltweit
für ihren unglaublich warmen und musikalischen
Klangcharakter bekannt sind. Diese gewährleisten selbst
bei extremen Versktärkungen hervorragende klangliche
Eigenschaften.
Multieffektprozessor
Darüber hinaus bietet Ihr XENYX Mischpukt zusätzlich
einen mit 24-Bit A/D- und D/A-Wandlern ausgestatteten
Effektprozessor, der Ihnen 100 Presets mit erstklassigen
Hall-, Echo- und Modulationseffekten und vielen
Multieffekten in hervorragender Audioqualität zur
Verfügung stellt.
Die Mischpulte der XENYX-Serie verfügen über ein
hochmodernes Schaltnetzteil (SMpS). Dies hat gegenüber
konventionellen Schaltungen u. a. den Vorteil, dass das Gerät
unabhängig von der Eingangsspannung optimal versorgt
wird. Außerdem ist ein Schaltnetzteil aufgrund seines
wesentlich höheren Wirkungs grades weitaus sparsamer im
Energieverbrauch als ein herkömmliches Netzteil.
USB/Audio-Interface
Das mitgelieferte USB-Interface ist die perfekte Ergänzung
zur XENYX-Serie und dient als leistungsfähige Recording-
Schnittstelle zum PC und MAC. Es unterstützt die digitale
Übertragung von vier Kanälen mit bis zu 48 kHz bei extrem
niedriger Latenz. Bei einer Verkabelung an den CD/TAPE
INPUT und OUTPUT-Anschlüssen ist die Übertragung
des Stereomix direkt an einen Rechner möglich. Das
Aufnahmesignal sowie ein Playback-Signal vom Rechner
können gleichzeitig abgehört werden. Bei mehreren
Aufnahmedurchgängen lassen sich auf diese Weise
komplette Mehrspuraufnahmen realisieren.
!
ACHTUNG!
◊
Wir möchten Sie darauf hinweisen, dass hohe
Lautstärken das Gehör schädigen und/oder Kopfhörer
bzw. Lautsprecher beschädigen können. Ziehen Sie
bitte die MAIN MIX-Fader in der Main-Sektion ganz
nach unten und drehen Sie den PHONES-Regler auf
Linksanschlag, bevor Sie das Gerät einschalten. Achten
Sie stets auf eine angemessene Lautstärke.
1.1
Allgemeine Mischpultfunktionen
Ein Mischpult erfüllt 3 wesentliche Funktionen:
•
Signalaufbereitung:
Vorverstärkung
Mikrofone wandeln Schallwellen in elektrische
Spannung um, die um ein Vielfaches verstärkt werden
muss, ehe man mit dieser Signalspannung einen
Lautsprecher be treiben und so wieder Schall erzeugen
kann. Aufgrund der filigranen Konstruktion von
Mikrofonkapseln ist die Ausgangsspannung sehr klein
und damit empfindlich ge gen über Störeinflüssen. Daher
wird die Signal spannung des Mikrofons direkt beim
Eingang in das Mischpult auf einen höheren, störsicheren
Pegel angehoben. Dies muss durch einen Verstärker
von höchster Qualität geschehen, damit das Signal so
unverfälscht wie nur möglich auf ein unempfindliches
Niveau gebracht wird. Diese Aufgabe erfüllt der XENYX
Mic Preamp perfekt, ohne selbst irgendwelche Spuren
in Form von Rauschen oder Klang verfärbungen zu
hinterlassen. Einstreuungen, die an dieser Stelle die
Qualität und Reinheit des Signals beeinträchtigen
würden, könnten sich sonst durch alle Verstärker stufen
hindurch fortsetzen und in der Aufnahme oder bei der
Wiedergabe über eine PA entsprechend unangenehm in
Erscheinung treten.
3
