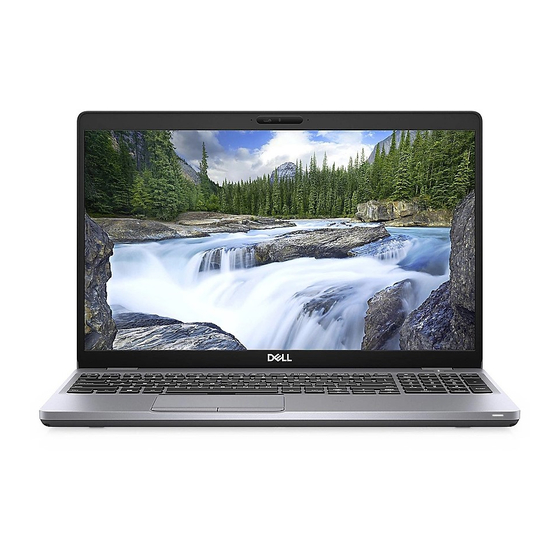

Seite 1 Latitude 5510 Service-Handbuch Vorschriftenmodell: P80F Vorschriftentyp: P80F002 Mai 2023 Rev. A06...
Seite 2 WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2020– 2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3 Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 7 Sicherheitshinweise................................7 Vor der Arbeit an Komponenten im Innern des Computers..................8 Sicherheitsvorkehrungen..............................8 Schutz vor elektrostatischer Entladung........................8 ESD-Service-Kit................................9 Nach der Arbeit an Komponenten im Inneren des Computers.................10 Kapitel 2: Technologie und Komponenten..................11 USB-Funktionen..................................11 USB Typ-C....................................
Seite 4 Installation eines Festplattenlaufwerks........................44 SSD-Laufwerk..................................46 Entfernen des M.2-SSD-Laufwerks..........................46 Installieren des M.2-SSD-Laufwerks...........................46 SSD-Laufwerkshalterung..............................47 Entfernen der SSD-Laufwerkshalterung........................47 Einbauen der SSD-Laufwerkshalterung........................48 Innerer Rahmen................................... 49 Entfernen des inneren Rahmens..........................49 Installieren des inneren Rahmens..........................51 SmartCard-Lesegerät................................. 53 Entfernen des Smart Card-Lesegeräts........................53 Einbauen des Smart Card-Lesegeräts........................55 Touchpad-Tasten................................
Seite 5 Entfernen der Kamera..............................105 Installieren der Kamera..............................106 Scharnierabdeckungen..............................107 Entfernen der Scharnierabdeckungen........................107 Installieren der Scharnierabdeckungen........................108 Bildschirmscharniere................................109 Entfernen des Bildschirmscharniers.......................... 109 Einbauen des Bildschirmscharniers..........................110 Bildschirmkabel (eDP).................................111 Entfernen des Bildschirmkabels........................... 111 Einbauen des Bildschirmkabels............................112 Hintere Bildschirmabdeckung............................113 Austauschen der hinteren Bildschirmabdeckung...................... 113 Handballenstützen-Baugruppe............................
Seite 6 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............133 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............ 133 Integrierter Selbsttest (Built-In Self-Test, BIST)......................133 M-BIST..................................133 LCD-Stromschienentest (L-BIST)..........................134 Integrierter LCD-Selbsttest (BIST)..........................134 LED-Anzeigen und Merkmale............................135 LED für Akkuladestand und Akkustatus........................135 Systemdiagnoseanzeigen..............................135 Wiederherstellen des Betriebssystems........................... 136 Zurücksetzen der Echtzeituhr (RTC)..........................
Seite 7 Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 8 ● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...
Seite 9 Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.
Seite 10 Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.
Seite 11 Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • USB-Funktionen • USB Typ-C • HDMI 1.4 • Netzschalter-LED-Verhalten USB-Funktionen Universal Serial Bus (USB) wurde 1996 eingeführt. Es hat die Verbindung zwischen Host-Computern und Peripheriegeräten wie Computermäusen, Tastaturen, externen Laufwerken und Druckern erheblich vereinfacht.
Seite 12 ● Ein zusätzlicher physischer Bus, der parallel zum vorhandenen USB 2.0-Bus hinzugefügt wird (siehe Abbildung unten). ● USB 2.0 hatte vier Drähte (Leistung, Masse und zwei für differentielle Daten); USB 3.0/USB 3.1 Gen 1 ergänzt diese durch vier weitere Drähte für zwei Differenzsignale (Empfangen und Übertragen) zu insgesamt acht Verbindungen in den Anschlüssen und Kabeln.
Seite 13 USB Typ-C USB-Typ C ist ein neuer, extrem kleiner physischer Anschluss. Der Anschluss selbst kann viele verschiedene neue USB-Standards wie USB 3.1 und USB Power Delivery (USB-PD) unterstützen. Abwechselnder Modus USB-Typ C ist ein neuer, extrem kleiner Anschlussstandard. Er ist um zwei Drittel kleiner als der ältere USB-Typ-A-Anschluss. Es handelt sich um einen einzelnen Anschlussstandard, der mit jeder Art von Gerät kompatibel sein sollte.
Seite 14 2. Thunderbolt 3 (USB-Typ-C-Stecker) Thunderbolt 3 über USB Typ-C Thunderbolt 3 erhöht über USB Typ-C die Geschwindigkeiten auf bis zu 40 Gbps und bietet alles in einem kompakten Port – die schnellste, vielseitigste Verbindung mit jedem Dock, Display oder Datengerät, wie einer externen Festplatte. Thunderbolt 3 verwendet einen USB-Typ-C-Stecker/Port für den Anschluss an unterstützte Peripheriegeräte.
Seite 15 Funktionen. Netzschalter-LED-Verhalten Auf bestimmten Dell Latitude-Systemen dient die Netzschalter-LED dazu, den Systemstatus anzuzeigen, weshalb der Netzschalter aufleuchtet, wenn er gedrückt wird. Bei Systemen mit optionalem Netzschalter mit Fingerabdruckleser befindet sich keine LED unter dem Netzschalter, weshalb die verfügbaren LEDs im System verwendet werden, um den Systemstatus anzuzeigen.
Seite 16 Netzschalter mit Fingerabdruckleser haben keine LED, weshalb die verfügbaren LEDs im System genutzt werden, um den Systemstatus anzuzeigen. ● Netzadapter-LED: ○ Die LED am Netzadapteranschluss leuchtet weiß, wenn über eine Steckdose Strom geliefert wird. ● Batterieanzeige-LED: ○ Wenn der Computer an den Netzstrom angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: 1.
Seite 17 Hauptkomponenten Ihres Systems 1. Bodenabdeckung 2. Kühlkörper Hauptkomponenten Ihres Systems...
Seite 18 16. Speichermodule 17. WLAN-Karte ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß den vom Kunden erworbenen Garantieleistungen verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Hauptkomponenten Ihres Systems...
Seite 19 Ausbau und Wiedereinbau ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Themen: • microSD-Karte • Bodenabdeckung • Akku • WWAN-Karte • WLAN-Karte • Knopfzellenbatterie • Speichermodule • DC-In-Port • Festplattenlaufwerk (HDD) •...
Seite 20 Einsetzen der microSD-Karte Schritte 1. Richten Sie die microSD-Karte entsprechend ihrem Steckplatz am Computer aus [1]. 2. Schieben Sie die microSD-Karte in den Steckplatz, bis sie einrastet [2]. Ausbau und Wiedereinbau...
Seite 21 Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. Schritte 1.
Seite 22 2. Lösen Sie die Bodenabdeckung mit einem Stift aus Kunststoff [ 1] an der linken oberen Ecke und fahren Sie an den Seiten fort, um die Bodenabdeckung zu öffnen [2]. Ausbau und Wiedereinbau...
Seite 23 3. Heben Sie die Bodenabdeckung an und entfernen Sie sie aus dem Computer. Ausbau und Wiedereinbau...
Seite 24 Anbringen der Bodenabdeckung Schritte 1. Platzieren Sie die Bodenabdeckung auf dem Computer und richten Sie diese aus. Ausbau und Wiedereinbau...
Seite 25 2. Drücken Sie auf die Kanten und die Seiten der Bodenabdeckung, bis die Abdeckung einrastet. Ausbau und Wiedereinbau...
Seite 26 3. Ziehen Sie die acht unverlierbaren Schrauben fest, um die Bodenabdeckung am Computer zu befestigen. Ausbau und Wiedereinbau...
Seite 27 Nächste Schritte 1. Setzen Sie die microSD-Karte wieder ein. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Akku Warnhinweise für den wiederaufladbaren Lithium-Ionen-Akku VORSICHT: ● Seien Sie vorsichtig beim Umgang mit wiederaufladbaren Lithium-Ionen-Akkus. ●...
Seite 28 ● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...
Seite 29 Einsetzen des Akkus Schritte 1. Richten Sie die Laschen am Akku an den Aussparungen der Handauflagenbaugruppe aus [1]. 2. Setzten Sie den Akku in das Akkufach ein. 3. Ziehen Sie die einzelne unverlierbare Schraube zur Befestigung des Akkus an der Handauflagenbaugruppe fest [2]. Ausbau und Wiedereinbau...
Seite 30 4. Verbinden Sie das Batteriekabel mit dem Anschluss an der Systemplatine. Ausbau und Wiedereinbau...
Seite 31 Nächste Schritte 1. Bringen Sie die Bodenabdeckung wieder an. 2. Setzen Sie die microSD-Karte wieder ein. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. WWAN-Karte Entfernen der WWAN-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 32 Einbauen der WWAN-Karte Info über diese Aufgabe VORSICHT: Legen Sie keine Kabel unter die WWAN-Karte, um Beschädigungen der WWAN-Karte zu vermeiden. Schritte 1. Setzen Sie die WWAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein [1]. 2. Verbinden Sie die WWAN-Antennenkabel mit den Anschlüssen auf der WWAN-Karte [2]. 3.
Seite 33 Nächste Schritte 1. Bauen Sie den Akku wieder ein. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die microSD-Karte wieder ein. 4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. WLAN-Karte Entfernen der WLAN-Karte Voraussetzungen 1.
Seite 34 Einbauen der WLAN-Karte Info über diese Aufgabe VORSICHT: Legen Sie keine Kabel unter die WLAN-Karte, um Beschädigungen der WLAN-Karte zu vermeiden. Schritte 1. Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein [1]. 2. Verbinden Sie die WLAN Antennenkabel mit den Anschlüssen auf der WLAN-Karte [2]. 3.
Seite 35 Nächste Schritte 1. Bauen Sie den Akku wieder ein. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die microSD-Karte wieder ein. 4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie Voraussetzungen 1.
Seite 36 Einsetzen der Knopfzellenbatterie Schritte 1. Setzen Sie die Knopfzellenbatterie auf die Systemplatine [1]. 2. Verbinden Sie das Kabel der Knopfzellenbatterie mit dem Anschluss auf der Systemplatine [2]. Ausbau und Wiedereinbau...
Seite 37 Nächste Schritte 1. Bauen Sie den Akku wieder ein. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die microSD-Karte wieder ein. 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodule Entfernen des Speichermoduls Voraussetzungen 1.
Seite 38 Einsetzen des Speichermoduls Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul schräg in den Steckplatz, sodass es fest sitzt [1]. 3. Drücken Sie das Speichermodul nach unten, bis es mit den Klammern gesichert ist [2]. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut.
Seite 39 Nächste Schritte 1. Bauen Sie den Akku wieder ein. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die microSD-Karte wieder ein. 4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. DC-In-Port Entfernen des DC-In-Anschlusses Voraussetzungen 1.
Seite 40 3. Drücken Sie auf das Kabel des DC-In-Anschlusses und ziehen Sie dann horizontal am Kabel, um es vom Anschluss auf der Systemplatine zu trennen [1]. Heben Sie den DC-In-Anschluss vom Computer [2]. Ausbau und Wiedereinbau...
Seite 41 Einbauen des DC-In-Anschlusses Schritte 1. Setzen Sie den DC-In-Anschluss in seinen Steckplatz im Computer ein [1]. 2. Schließen Sie das DC-In-Anschlusskabel an den Anschluss auf der Systemplatine an [2]. Ausbau und Wiedereinbau...
Seite 42 3. Platzieren Sie die USB-Typ-C-Halterung am entsprechenden Steckplatz am Computer [1]. 4. Bringen Sie die beiden Schrauben (M2x5) zur Befestigung der USB-Typ-C-Halterung an der Handauflage wieder an [2]. Ausbau und Wiedereinbau...
Seite 43 Nächste Schritte 1. Bauen Sie den Akku wieder ein. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die microSD-Karte wieder ein. 4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenlaufwerk (HDD) Entfernen eines Festplattenlaufwerks Voraussetzungen 1.
Seite 44 2. Entfernen Sie die vier Schrauben (M2x2,7), mit denen die Festplattenbaugruppe befestigt ist [2]. 3. Entfernen Sie die Festplattenbaugruppe vom System [3]. 4. Trennen und entfernen Sie das Festplattenkabel von der Festplatte. 5. Entfernen Sie die vier Schrauben (M3x3), mit denen die Festplattenhalterung befestigt ist. 6.
Seite 45 2. Ziehen Sie die vier Schrauben (M3x3) fest, um die Metallhalterung am Festplattenlaufwerk zu befestigen. 3. Schließen Sie das Festplattenkabel an. 4. Setzen Sie das Festplattenlaufwerk in den Steckplatz auf dem Computer [1]. 5. Ziehen Sie die vier Schrauben (M2x2,7) fest, um das Festplattenlaufwerk am Computer [2] zu befestigen. 6.
Seite 46 SSD-Laufwerk Entfernen des M.2-SSD-Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie den Akku. Schritte 1. Ziehen Sie das doppelseitige Klebeband vom SSD-Modul ab [1]. 2.
Seite 47 2. Bringen Sie die einzelne Schraube (M2x3) zur Befestigung der M.2-SSD an der Handballenstütze wieder an [2]. 3. Befestigen Sie das kosmetische Klebeband an der M.2-SSD [3]. Nächste Schritte 1. Bauen Sie den Akku wieder ein. 2. Bringen Sie die Bodenabdeckung wieder an.
Seite 48 Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die Halterung an der Handballenstütze befestigt ist [1]. 2. Heben Sie die SSD-Halterung aus dem Steckplatz an der Handballenstütze [2]. Einbauen der SSD-Laufwerkshalterung Schritte 1. Richten Sie die Halterung aus und setzen Sie sie in den Steckplatz auf der Handballenstütze [1]. 2.
Seite 49 Nächste Schritte 1. Bringen Sie die M.2-SSD wieder an. 2. Bauen Sie den Akku wieder ein. 3. Bringen Sie die Bodenabdeckung wieder an. 4. Setzen Sie die microSD-Karte wieder ein. 5. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 50 2. Entfernen Sie die vier Schrauben (M2x5), mit denen der innere Rahmen an der Systemplatine befestigt ist [1]. 3. Entfernen Sie die sechs Schrauben (M2x3), mit denen der innere Rahmen am Systemgehäuse befestigt ist [2]. 4. Heben Sie den inneren Rahmen vom Systemgehäuse ab [3]. Ausbau und Wiedereinbau...
Seite 51 Installieren des inneren Rahmens Schritte 1. Richten Sie den inneren Rahmen entsprechend aus und setzen Sie ihn in das Systemgehäuse ein [1]. 2. Bringen Sie die sechs Schrauben (M2x3) zur Befestigung des inneren Rahmens am Systemgehäuse wieder an [2]. 3. Bringen Sie die vier Schrauben (M2x5) zur Befestigung des inneren Rahmens an der Systemplatine wieder an [3]. Ausbau und Wiedereinbau...
Seite 52 4. Verlegen Sie die WLAN-Antennenkabel. Ausbau und Wiedereinbau...
Seite 53 Nächste Schritte 1. Setzen Sie den M.2-SSD-Halter wieder ein. 2. Bringen Sie die M.2-SSD wieder an. 3. Setzen Sie die WLAN-Karte wieder ein. 4. Bauen Sie den Akku wieder ein. 5. Bringen Sie die Bodenabdeckung wieder an. 6. Setzen Sie die microSD-Karte wieder ein.
Seite 54 3. Entfernen Sie die vierSchrauben (M2x3), mit denen der SmartCard-Leser an der Handballenstütze befestigt ist [1]. 4. Heben Sie die Platine des SmartCard-Lesers von der Handballenstütze [2]. Ausbau und Wiedereinbau...
Seite 55 Einbauen des Smart Card-Lesegeräts Schritte 1. Platzieren Sie die Platine des SmartCard-Lesegeräts auf der Handballenstütze [1]. 2. Bringen Sie die vier Schrauben (M2x3) zur Befestigung des SmartCard-Lesegeräts an der Handballenstütze wieder an [2]. Ausbau und Wiedereinbau...
Seite 56 3. Schließen Sie das flexible Flachbandkabel (FFC) des SmartCard-Lesegeräts an den Anschluss auf der USH-Platine an [1]. 4. Befestigen Sie das SmartCard-Lesegerät-FFC an der Handballenstütze [2]. Ausbau und Wiedereinbau...
Seite 57 Nächste Schritte 1. Bringen Sie den inneren Rahmen wieder an. 2. Setzen Sie die WLAN-Karte wieder ein. 3. Bauen Sie den Akku wieder ein. 4. Bringen Sie die Bodenabdeckung wieder an. 5. Setzen Sie die microSD-Karte wieder ein. 6. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 58 3. Entfernen Sie die zwei Schrauben (M2x3), mit denen die Touchpadtastenhalterung an der Handballenstütze befestigt ist [1]. 4. Heben Sie die Halterung der Touchpadtastenplatine aus dem Computer heraus [2]. Ausbau und Wiedereinbau...
Seite 59 Installieren der Touchpadtastenplatine Schritte 1. Setzen Sie die Touchpadtastenplatine in den Steckplatz auf der Handballenstütze [1]. 2. Bringen Sie die beiden Schrauben (M2x3) zur Befestigung der Touchpadtastenplatine an der Handballenstütze wieder an [2]. Ausbau und Wiedereinbau...
Seite 60 3. Verbinden Sie das flexible Flachkabel (FFC) des Smart Card-Lesegeräts mit der USH-Platine [1]. 4. Befestigen Sie das FFC an der Handballenstütze [2] und verbinden Sie das Kabel der Touchpadtastenplatine mit dem Anschluss auf dem Touchpad [3]. Ausbau und Wiedereinbau...
Seite 61 Nächste Schritte 1. Bauen Sie den Lautsprecher ein. 2. Bauen Sie den Akku wieder ein. 3. Bringen Sie die Bodenabdeckung wieder an. 4. Setzen Sie die microSD-Karte wieder ein. 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 62 2. Trennen Sie das LED-Platinenkabel vom Anschluss auf der Systemplatine [1]. 3. Lösen Sie das Kabel der LED-Platine [2]. Ausbau und Wiedereinbau...
Seite 63 4. Entfernen Sie die einzelne Schraube (M2x3), mit der die LED-Platine an der Handballenstütze befestigt ist [1]. 5. Heben Sie die LED-Platine aus dem Computer heraus [2]. Ausbau und Wiedereinbau...
Seite 64 Einbauen der LED-Platine Schritte 1. Platzieren Sie die LED-Platine und richten Sie die Schraubenbohrung der LED-Platine auf die Schraubenbohrung der Handballenstütze aus [1]. 2. Bringen Sie die einzelne Schraube (M2x3) zur Befestigung der LED-Platine an der Handballenstütze wieder an [2]. Ausbau und Wiedereinbau...
Seite 65 3. Verbinden Sie das LED-Platinenkabel mit dem Anschluss auf der Systemplatine und verlegen Sie das LED-Platinenkabel [1, 2]. Ausbau und Wiedereinbau...
Seite 66 4. Schließen Sie das flexible Flachbandkabel (FFC) für die USH-Tochterplatine an und befestigen Sie es [1, 2]. Ausbau und Wiedereinbau...
Seite 67 Nächste Schritte 1. Bauen Sie den Akku wieder ein. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die microSD-Karte wieder ein. 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen der Lautsprecher Voraussetzungen 1.
Seite 68 3. Heben Sie die Lautsprecher von der Handballenstütze ab, um sie zu entfernen. Ausbau und Wiedereinbau...
Seite 69 Einbauen der Lautsprecher Schritte 1. Setzen Sie die Lautsprecher mithilfe der Passstifte und Gummiringdichtungen in die Steckplätze auf der Handballenstütze ein. 2. Führen Sie das Lautsprecherkabel durch die Kabelführungen. Ausbau und Wiedereinbau...
Seite 70 3. Bringen Sie das Klebeband zur Befestigung des Lautsprecherkabels an der Handballenstütze an [1]. 4. Verbinden Sie das Lautsprecherkabel mit dem Anschluss auf der Systemplatine . Ausbau und Wiedereinbau...
Seite 71 Nächste Schritte 1. Setzen Sie die LED-Platine wieder ein. 2. Bauen Sie den Akku wieder ein. 3. Bringen Sie die Bodenabdeckung wieder an. 4. Setzen Sie die microSD-Karte wieder ein. 5. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 72 Schritte 1. Setzen Sie den Kühlkörper auf die Systemplatine und richten Sie die Schraubenbohrungen des Kühlkörpers an den Schraubenbohrungen in der Systemplatine aus [1]. 2. Ziehen Sie der Reihe nach (Reihenfolge auf dem Kühlkörper angegeben) die vier Schrauben (M2x3), mit denen der Kühlkörper an der Systemplatine befestigt ist, fest [2].
Seite 73 Nächste Schritte 1. Bauen Sie den Akku wieder ein. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die microSD-Karte wieder ein. 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemlüfter Entfernen des Systemlüfters Voraussetzungen 1.
Seite 74 2. Entfernen Sie die beiden Schrauben (M2x5), mit denen der Systemlüfter an der Handballenstütze befestigt ist [1]. 3. Heben Sie den Systemlüfter aus dem Computer heraus [2]. Ausbau und Wiedereinbau...
Seite 75 Einbauen des Systemlüfters Schritte 1. Platzieren Sie die Schraubenbohrungen auf dem Systemlüfter und richten Sie sie so aus, dass sich die Schraubenbohrungen auf der Handballensützte befinden. 2. Bringen Sie die beiden Schrauben (M2x5) zur Befestigung des Systemlüfters wieder auf der Handballenstütze an [2]. Ausbau und Wiedereinbau...
Seite 76 3. Verbinden Sie das Kabel des Systemlüfters mit dem Anschluss auf der Systemplatine. Ausbau und Wiedereinbau...
Seite 77 Nächste Schritte 1. Bauen Sie den Akku wieder ein. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die microSD-Karte wieder ein. 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine Voraussetzungen 1.
Seite 78 Schritte 1. Drücken Sie die SIM-Kartenattrappe aus dem SIM-Kartensteckplatz heraus [1, 2]. 2. Heben Sie den Riegel an und trennen Sie die folgenden Kabel von der Systemplatine: a. LED-Platinenkabel [3]. b. USH-FFC [4]. c. Touchpad-FFC [5]. 3. Entfernen Sie die einzelne Schraube (M2x3), mit der die eDP-Halterung an der Systemplatine befestigt ist [1]. 4.
Seite 79 6. Entfernen Sie die fünf Schrauben (M2x3), mit denen die Systemplatine am Computer befestigt ist [1]. 7. Heben Sie die Systemplatine aus dem Computer [2]. Ausbau und Wiedereinbau...
Seite 80 Einbauen der Systemplatine Schritte 1. Platzieren Sie die Systemplatine korrekt ausgerichtet auf der Handballenstütze [1]. 2. Bringen Sie die fünf Schrauben (M2x3) wieder an, um die Systemplatine an der Handballenstütze zu befestigen [2]. Ausbau und Wiedereinbau...
Seite 81 3. Verbinden Sie das eDP-Kabel mit dem Anschluss auf der Systemplatine [1]. 4. Platzieren Sie die eDP-Stützhalterung über dem eDP-Anschluss [2]. 5. Bringen Sie die zwei Schrauben (M2x3) zur Befestigung der eDP-Halterung an der Systemplatine wieder an [3]. Ausbau und Wiedereinbau...
Seite 82 6. Setzen Sie die SIM-Kartenattrappe in den SIM-Kartensteckplatz ein [1]. 7. Verbinden Sie folgende Kabel mit der Systemplatine: a. LED-Platinenkabel [2]. b. USH-FFC [3] c. Touchpad-FFC [4]. Ausbau und Wiedereinbau...
Seite 83 Nächste Schritte 1. Bauen Sie den Systemlüfter wieder ein. 2. Bauen Sie den Kühlkörper wieder ein. 3. Bringen Sie den inneren Rahmen wieder an. 4. Bringen Sie die M.2-SSD wieder an. 5. Bringen Sie den DC-IN-Anschluss wieder an. 6. Setzen Sie die Knopfzellenbatterie wieder ein.
Seite 84 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie den Akku. 5. Entfernen Sie den Lautsprecher. 6. Entfernen Sie das Speichermodul. 7. Entfernen Sie den Systemlüfter. 8. Entfernen Sie den DC-In-Anschluss. 9. Entfernen Sie die WLAN-Karte. 10.
Seite 85 Einbauen der Tastatur Schritte 1. Platzieren Sie die Tastatur auf der Handballenstütze und richten Sie sie entsprechend aus [1]. 2. Bringen Sie die 22 (M2x2)-Schrauben wieder an, um die Tastatur an der Handballenstütze zu befestigen [2]. Ausbau und Wiedereinbau...
Seite 86 3. Verbinden Sie das Kabel für die Tastaturhintergrundbeleuchtung und die Tastaturkabel mit den Anschlüssen auf dem Touchpad. Ausbau und Wiedereinbau...
Seite 87 Nächste Schritte 1. Setzen Sie die Knopfzellenbatterie wieder ein. 2. Bauen Sie die Systemplatine wieder ein. ANMERKUNG: Die Systemplatine kann ausgetauscht werden, wenn die Kühlkörper- angeschlossen ist. 3. Setzen Sie die WLAN-Karte wieder ein. 4. Bringen Sie den DC-IN-Anschluss wieder an. 5.
Seite 88 6. Entfernen Sie das Speichermodul. 7. Entfernen Sie den Systemlüfter. 8. Entfernen Sie den DC-IN-Anschluss. 9. Entfernen Sie die WLAN-Karte. 10. Entfernen Sie die Systemplatine. ANMERKUNG: Systemplatine kann entfernt werden, wenn die Kühlkörper- angeschlossen ist. 11. Entfernen Sie die Knopfzellenbatterie. 12.
Seite 89 Nächste Schritte 1. Bringen Sie die Tastatur wieder an. 2. Setzen Sie die Knopfzellenbatterie wieder ein. 3. Bauen Sie die Systemplatine wieder ein. ANMERKUNG: Die Systemplatine ausgetauscht werden, wenn die Kühlkörper- angeschlossen ist. 4. Setzen Sie die WLAN-Karte wieder ein. 5.
Seite 90 3. Entfernen Sie die Abdeckung an der Unterseite. 4. Entfernen Sie den Akku. 5. Entfernen Sie den Lautsprecher. 6. Entfernen Sie das Speichermodul. 7. Entfernen Sie den Systemlüfter. 8. Entfernen Sie den DC-In-Anschluss. 9. Entfernen Sie die WLAN-Karte. 10. Entfernen Sie die Systemplatine. ANMERKUNG: Die Systemplatine kann einschließlich Kühlkörper entfernt werden.
Seite 91 Nächste Schritte 1. Bringen Sie die Tastatur wieder an. 2. Setzen Sie die Knopfzellenbatterie wieder ein. 3. Bauen Sie die Systemplatine wieder ein. ANMERKUNG: Die Systemplatine kann einschließlich Kühlkörper wieder eingesetzt werden. 4. Setzen Sie die WLAN-Karte wieder ein. 5. Setzen Sie den DC-In-Anschluss wieder ein.
Seite 92 5. Entfernen Sie die WLAN-Karte. Schritte 1. Lösen Sie das Wireless-Antennenkabel aus den Kabelführungen auf der Systemplatine [1]. 2. Entfernen Sie die zwei Schrauben (M2x3) zur Befestigung der eDP-Kabelhalterung an der Systemplatine [2]. 3. Heben Sie die eDP-Kabelhalterung von der Systemplatine [3]. 4.
Seite 93 6. Entfernen Sie die sechs Schrauben (M2,5x4), mit denen die Bildschirmbaugruppe am Systemgehäuse befestigt ist [1]. 7. Entfernen Sie die Bildschirmbaugruppe vom System [2]. Ausbau und Wiedereinbau...
Seite 94 Einbauen der Bildschirmbaugruppe Info über diese Aufgabe ANMERKUNG: Stellen Sie sicher, dass die Scharniere vollständig geöffnet sind, bevor Sie die Bildschirmbaugruppe wieder auf die Handballenstützen-Baugruppe setzen. Schritte 1. Platzieren Sie das Systemgehäuse korrekt ausgerichtet unter den Scharnieren auf der Bildschirmbaugruppe [1]. 2.
Seite 95 3. Setzen Sie das Systemgehäuse auf die Bildschirmbaugruppe. Ausbau und Wiedereinbau...
Seite 96 4. Führen Sie das Wireless-Antennenkabel durch die Kabelführung auf der Systemplatine [1]. 5. Verbinden Sie das eDP-Kabel mit dem eDP-Anschluss auf der Systemplatine [2]. 6. Trennen Sie die eDP-Kabelhalterung von der Systemplatine [3]. 7. Bringen Sie die zwei Schrauben (M2x3) zur Befestigung der eDP-Kabelhalterung an der Systemplatine wieder an [4]. Ausbau und Wiedereinbau...
Seite 97 Nächste Schritte 1. Setzen Sie die WLAN-Karte wieder ein. 2. Bauen Sie den Akku wieder ein. 3. Bringen Sie die Bodenabdeckung wieder an. 4. Setzen Sie die microSD-Karte wieder ein. 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 98 VORSICHT: Verwenden Sie für das vorsichtige Aufhebeln der Bildschirmblende entlang der Außenkante der Bildschirmblende Ihre Hände oder einen Stift aus Kunststoff und keinen Schraubendreher oder andere spitze Gegenstände, die den Bildschirm beschädigen könnten. Hebeln Sie vorsichtig die innere Kante der Bildschirmblende auf und lösen Sie die innere Kante der linken und rechten Seite der Bildschirmblende [2].
Seite 99 Einbauen der Bildschirmblende Schritte Richten Sie die Bildschirmblende auf die Bildschirmbaugruppe aus und lassen Sie sie vorsichtig einrasten. Ausbau und Wiedereinbau...
Seite 100 Ausbau und Wiedereinbau...
Seite 101 Nächste Schritte 1. Bauen Sie die Bildschirmbaugruppe wieder ein. 2. Bauen Sie den Akku wieder ein. 3. Bringen Sie die Bodenabdeckung wieder an. 4. Setzen Sie die microSD-Karte wieder ein. 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 102 2. Lösen Sie das leitfähige Klebeband [1] vom Bildschirmkabelanschluss. 3. Entfernen Sie den Streifen Klebeband, mit dem der Bildschirmkabelanschluss befestigt ist [2]. 4. Heben Sie den Riegel an und trennen Sie das Bildschirmkabel vom Anschluss auf dem Bildschirm [3, 4]. ANMERKUNG: Lösen Sie nicht die SR-Bänder vom Bildschirm.
Seite 103 Ausbau und Wiedereinbau...
Seite 104 Einbauen des Bildschirms Schritte 1. Verbinden Sie das Bildschirmkabel mit dem Anschluss und schließen Sie den Riegel [1, 2]. 2. Bringen Sie das Klebeband zur Befestigung des Bildschirmkabelanschlusses an [3]. 3. Bringen Sie das leitfähige Klebeband zur Befestigung des Bildschirmkabelanschlusses an [4]. ANMERKUNG: Der LCD-Bildschirm wird mit zwei Halterungen (L+R) geliefert, die zuerst eingesetzt werden müssen.
Seite 105 Nächste Schritte 1. Bringen Sie die Bildschirmblende 2. Bauen Sie die Bildschirmbaugruppe wieder ein. 3. Bauen Sie den Akku wieder ein. 4. Bringen Sie die Bodenabdeckung wieder an. 5. Setzen Sie die microSD-Karte wieder ein. 6. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 106 Schritte 1. Ziehen Sie die zwei leitfähigen Klebebänder zur Befestigung der Kamera ab [1]. 2. Hebeln Sie das Kameramodul vorsichtig aus der hinteren Bildschirmabdeckung und heben Sie es ab [2]. 3. Trennen Sie das Kamerakabel vom Anschluss auf dem Kameramodul [3]. Installieren der Kamera Schritte 1.
Seite 107 Nächste Schritte 1. Bauen Sie den Bildschirm wieder ein. 2. Bringen Sie die Bildschirmscharniere wieder an. 3. Bringen Sie die Scharnierabdeckungen wieder an. 4. Bringen Sie die Bildschirmblende 5. Bauen Sie die Bildschirmbaugruppe wieder ein. 6. Bauen Sie den Akku wieder ein.
Seite 108 Schritte 1. Entfernen Sie die beiden Schrauben (M2x2,5), mit denen die Scharnierabdeckungen am Gehäuse befestigt sind [1]. 2. Drücken Sie die Scharnierabdeckungen zusammen und lösen Sie sie aus den Rippen auf der hinteren Bildschirmabdeckung. Schieben Sie die Scharnierabdeckungen dann nach innen, um sie vom Bildschirmscharnier zu entfernen [2]. Installieren der Scharnierabdeckungen Schritte 1.
Seite 109 Nächste Schritte 1. Bringen Sie die Bildschirmblende 2. Bauen Sie die Bildschirmbaugruppe wieder ein. 3. Bauen Sie den Akku wieder ein. 4. Bringen Sie die Bodenabdeckung wieder an. 5. Setzen Sie die microSD-Karte wieder ein. 6. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 110 Schritte 1. Entfernen Sie die vier (M2,5x3,5)-Schrauben, mit denen das Bildschirmscharnier an der Bildschirmbaugruppe befestigt ist [1]. 2. Entfernen Sie die Bildschirmscharniere von der hinteren Bildschirmabdeckung [2]. Einbauen des Bildschirmscharniers Schritte 1. Setzen Sie das Bildschirmscharnier auf die Bildschirmbaugruppe. 2. Setzen Sie die vier (M2,5x3,5)-Schrauben wieder ein, um das Bildschirmscharnier an der Bildschirmbaugruppe zu befestigen. Ausbau und Wiedereinbau...
Seite 111 Nächste Schritte 1. Bringen Sie die Scharnierabdeckungen wieder an. 2. Bringen Sie die Bildschirmblende 3. Bauen Sie die Bildschirmbaugruppe wieder ein. 4. Bauen Sie den Akku wieder ein. 5. Bringen Sie die Bodenabdeckung wieder an. 6. Setzen Sie die microSD-Karte wieder ein.
Seite 112 9. Entfernen Sie den Bildschirm. 10. Entfernen Sie die Kamera. Schritte Lösen Sie das leitfähige Klebeband und lösen Sie das Bildschrimkabel, entfernen Sie es vom Klebeband und heben Sie das Bildschirmkabel aus der hinteren Bildschirmabdeckung. Einbauen des Bildschirmkabels Schritte 1. Befestigen Sie das Bildschirmkabel an der hinteren Bildschirmabdeckung. 2.
Seite 113 Nächste Schritte 1. Bauen Sie die Kamera wieder ein. 2. Bauen Sie den Bildschirm wieder ein. 3. Bringen Sie die Bildschirmscharniere wieder an. 4. Bringen Sie die Scharnierabdeckungen wieder an. 5. Bringen Sie die Bildschirmblende 6. Bauen Sie die Bildschirmbaugruppe wieder ein.
Seite 114 10. Entfernen Sie die Kamera. 11. Entfernen Sie das Bildschirmkabel. Info über diese Aufgabe Nachdem die vorangegangenen Schritte ausgeführt wurden, verbleibt die hintere Bildschirmabdeckung. Nächste Schritte 1. Bringen Sie das Bildschirmkabel wieder an. 2. Bauen Sie die Kamera wieder ein. 3.
Seite 115 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. 5. Entfernen Sie den Lautsprecher. 6. Entfernen Sie das Speichermodul. 7. Entfernen Sie den Systemlüfter. 8. Entfernen Sie den DC-In-Anschluss. 9. Entfernen Sie die WLAN-Karte. 10. Entfernen Sie die Systemplatine. ANMERKUNG: Systemplatine kann entfernt werden, wenn die Kühlkörper- angeschlossen ist.
Seite 116 9. Bauen Sie den Systemlüfter wieder ein. 10. Bauen Sie den Lautsprecher ein. 11. Bauen Sie den Akku wieder ein. 12. Bringen Sie die Bodenabdeckung wieder an. 13. Setzen Sie die microSD-Karte wieder ein. 14. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 117 System-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Vor der Verwendung des BIOS-Setup-Programms sollten Sie die Informationen des BIOS-Setup-Bildschirms notieren, um gegebenenfalls später darauf zurückgreifen zu können. Verwenden Sie das BIOS-Setup-Programm für den folgenden Zweck: ●...
Seite 118 Tabelle 3. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. Registerkarte Weiter zum nächsten Fokusbereich.
Seite 119 Tabelle 4. Allgemein (fortgesetzt) Option Beschreibung (Prozessortyp, Kern-Anzahl, Prozessor-ID, Aktuelle Taktrate, Minimale Taktrate, Maximale Taktrate, Prozessor-L2-Cache, Prozessor-L3-Cache, HT-Fähigkeit und 64-Bit-Technologie. ● Device Information (Geräteinformationen): Angezeigt werden Primary HDD, M.2 PCIe SSD-0, LOM MAC Address, Video Controller, Video BIOS Version, Video Memory, Panel type, Native Resolution, Audio Controller, Wi-Fi Device und Bluetooth Device (Primäres Festplattenlaufwerk, M.2-PCIe-SSD-0, LOM-MAC-Adresse, Video-Controller, Video- BIOS-Version, Videospeicher, Bildschirmtyp, native Auflösung, Audio-Controller, WLAN-Gerät...
Seite 120 Tabelle 5. System Configuration (Systemkonfiguration) (fortgesetzt) Option Beschreibung ● Thunderbolt – ist standardmäßig aktiviert ● Enable Thunderbolt Adapter Boot Support (Thunderbolt-Adapterstartunterstützung aktivieren) – ist deaktiviert ● No Security (Keine Sicherheit) – ist deaktiviert ● User Configuration (Benutzerkonfiguration) – standardmäßig aktiviert ●...
Seite 121 Tabelle 5. System Configuration (Systemkonfiguration) (fortgesetzt) Option Beschreibung Wenn diese Option aktiviert ist, werden beim Drücken der Tasten Fn+Umsch+B alle Licht- und Tonausgaben des Systems ausgeschaltet. Drücken Sie Fn+Umsch+B erneut, um den normalen Betrieb wieder aufzunehmen. Miscellaneous Devices Ermöglicht die Aktivierung oder Deaktivierung der folgenden Geräte: ●...
Seite 122 Tabelle 6. Security (Sicherheit) (fortgesetzt) Option Beschreibung ANMERKUNG: Das System fordert beim Einschalten (Kaltstart) immer zur Eingabe des System- und internen Festplattenkennworts auf. Darüber hinaus fordert das System immer zur Kennworteingabe für jede eventuell vorhandene Modulschacht-Festplatte auf. Password Change Mit dieser Option können Sie festlegen, ob Änderungen an den System- und Festplattenkennwörtern erlaubt sein sollen, wenn ein Administrator-Kennwort festgelegt ist.
Seite 123 Tabelle 7. Sicherer Start (fortgesetzt) Option Beschreibung Option wurde nicht ausgewählt. Secure Boot Mode Ermöglicht Ihnen, das Verhaltens der sicheren Starts zu ändern, um eine Evaluierung oder Durchsetzung von UEFI-Treibersignaturen zu ermöglichen. ● Bereitgestellter Mode (Standardeinstellung) ● Audit-Modus Expert Key Management Die Sicherheitsschlüssel-Datenbanken können nur bearbeitet werden, wenn sich das System im benutzerdefinierten Modus befindet.
Seite 124 Performance (Leistung) Tabelle 9. Performance (Leistung) Option Beschreibung Multi Core Support In diesem Feld wird angegeben, ob einer oder alle Cores des Prozesses aktiviert sind. Die Leistung mancher Anwendungen verbessert sich mit zusätzlichen Cores. ● All – Standardeinstellung ● 1 ●...
Seite 125 ● Adaptive (Adaptiv) – standardmäßig aktiviert. Configuration ● Standard – Lädt den Akku mit einer Standardrate vollständig auf. ● ExpressCharge (Schnellladevorgang) – Der Akku kann mithilfe der Schnellladetechnologie von Dell innerhalb einer kürzeren Zeit geladen werden. ● Primarily AC use (Primäre Wechselstromverwendung).
Seite 126 Option Beschreibung Fn Lock Options Ermöglicht Ihnen, mit der Tastenkombination „Fn+Esc“ für das primäre Verhalten der F1-F12-Tasten zwischen den Standard- und sekundären Funktionen zu wechseln. Wenn Sie diese Option deaktivieren, können Sie für das primäre Verhalten dieser Tasten nicht dynamisch zwischen den Standard- und sekundären Funktionen wechseln. Folgende Optionen stehen zur Verfügung: ●...
Seite 127 Option Beschreibung Trusted Execution Diese Option legt fest, ob ein Measured Virtual Machine Monitor (MVMM) die zusätzlichen Hardwarefunktionen der Intel Trusted-Execution-Technik nutzen kann. Das TPM, die Virtualisierungstechnologie und die Virtualisierungstechnologie für direkte E/A müssen aktiviert sein, um diese Funktion verwenden zu können. Trusted Execution (Vertrauenswürdige Ausführung) –...
Seite 128 8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...
Seite 129 F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.
Seite 130 System- und Setup-Kennwort Tabelle 10. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen.
Seite 131 Bodenabdeckung wieder an. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.
Seite 132 ● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...
Seite 133 Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...
Seite 134 Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.
Seite 135 8. Am Ende der letzten einheitlichen Farbe (rot) wird das System heruntergefahren. ANMERKUNG: Beim Start leitet die Dell SupportAssist-Diagnose vor dem Hochfahren zunächst einen BIST für den LCD ein. Hierbei wird ein Eingreifen des Benutzers zur Bestätigung der Funktionalität des LCD erwartet.
Seite 136 SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.
Seite 137 Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen).
Seite 138 Info über diese Aufgabe Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den...
