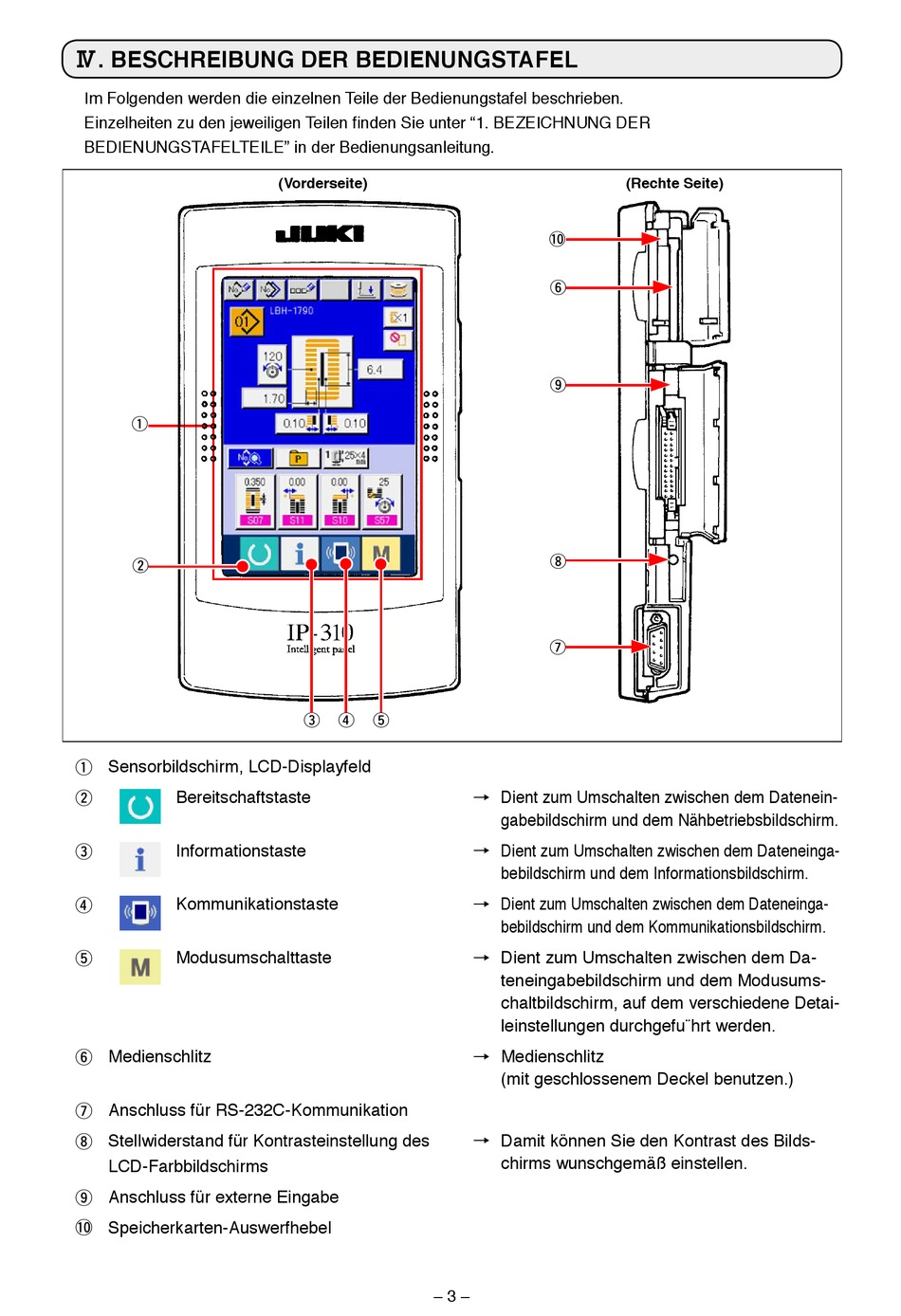

$. BESCHREIBUNG DER BEDIENUNGSTAFEL
Im Folgenden werden die einzelnen Teile der Bedienungstafel beschrieben.
Einzelheiten zu den jeweiligen Teilen finden Sie unter "1. BEZEICHNUNG DER
BEDIENUNGSTAFELTEILE" in der Bedienungsanleitung.
1
2
1 Sensorbildschirm, LCD-Displayfeld
Bereitschaftstaste
2
Informationstaste
3
Kommunikationstaste
4
Modusumschalttaste
5
6 Medienschlitz
7 Anschluss für RS-232C-Kommunikation
8 Stellwiderstand für Kontrasteinstellung des
LCD-Farbbildschirms
9 Anschluss für externe Eingabe
!0 Speicherkarten-Auswerfhebel
(Vorderseite)
3
4
5
– –
(Rechte Seite)
!0
6
9
8
7
→ Dient zum Umschalten zwischen dem Datenein-
gabebildschirm und dem Nähbetriebsbildschirm.
→ Dient zum Umschalten zwischen dem Dateneinga-
bebildschirm und dem Informationsbildschirm.
→ Dient zum Umschalten zwischen dem Dateneinga-
bebildschirm und dem Kommunikationsbildschirm.
→ Dient zum Umschalten zwischen dem Da-
teneingabebildschirm und dem Modusums-
chaltbildschirm, auf dem verschiedene Detai-
leinstellungen durchgeführt werden.
→ Medienschlitz
(mit geschlossenem Deckel benutzen.)
→ Damit können Sie den Kontrast des Bilds-
chirms wunschgemäß einstellen.
