Visonic MC-302E PG2 Montageanweisungen

MC-302E PG2
PowerG Funk, Magnetkontakt für Tür/Fenster mit verdrahtetem Eingang
1. EINFÜHRUNG
Der MC-302E PG2 ist ein drahtloser PowerG-Magnetkontakt mit Zweiwegekommunikation. Das Gerät ist mit
einem integrierten Magnetkontaktschalter ausgestattet (der sich öffnet, sobald ein in seiner Umgebung platzierter
Magnet entfernt wird) und mit einem fest verdrahteten AUX-Eingang, der entweder als Arbeitskontakt,
Ruhekontakt oder Abschlusswiderstand zur Verwendung mit zusätzlichen Meldern konfiguriert werden kann -
Drucktaster, Melder, Türkontakte usw.
Der MC-302E PG2 kann über die PowerMaster Alarmzentrale konfiguriert werden, so dass der Installateur den
Magnetschalter deaktivieren kann, wenn ausschließlich der AUX-Eingang benötigt wird. Der Magnetschalter und
der AUX-Eingang verhalten sich wie separate Sender, obwohl sie denselben Funksender auslösen. Der MC-302E
PG2 sendet mit dem PowerG-Zweiwege-Kommunikationsprotokoll die Parameter eines bestimmten Alarms an die
Alarmzentrale.
Der Sabotageschalter des MC-302E PG 2 wird aktiviert, sobald seine Abdeckung entfernt wird.
In regelmäßigen Abständen wird automatisch eine Überwachungsmeldung gesendet. Damit wird der
Alarmzentrale regelmäßig die aktive Einbindung der Einheit in das System gemeldet.
Bei jeder Meldung von Alarm- oder Sabotageereignissen leuchtet eine LED auf. Die LED leuchtet nicht bei der
Übertragung einer Überwachungsmeldung auf.
Die Betriebsspannung wird von einer integrierten 3 V-Lithiumbatterie bezogen. Wenn die Batterie einen geringen
Ladestand erreicht, wird die Meldung "Batterie leer" an den Empfänger gesendet.
2. MONTAGE
2.1. Montage
Es wird empfohlen, den Sender an der Oberseite der Tür / des Fensters am Festen Rahmen und den Magnet am beweglichen Teil (Türblatt oder
Fenster) zu befestigen. Achten Sie darauf, dass der Magnet maximal 6 mm (0,25") weit von der markierten Seite des Senders entfernt ist.
Hinweis: Sobald die Abdeckung geöffnet wurde, wird eine Sabotagemeldung an den Empfänger gesendet. Wenn danach die Batterie entnommen
wird, unterbleibt die Meldung "Sabotage Zurücksetzen" und der Empfänger bleibt in dauerhaftem Alarmzustand. Um das zu vermeiden, drücken Sie
den Sabotageschalter, während Sie die Batterie entnehmen.
Achtung!
Beim Einlegen falscher Batterien besteht Explosionsgefahr. Gebrauchte Batterien gemäß Herstelleranweisung entsorgen.
Attention! Die Einheit ist unter der Leiterplatte mit einem Sabotageschalter (optional) ausgestattet. Solange die Leiterplatte fest im Sockel sitzt, wird
der Schalterhebel gegen ein spezielles Abrisselement des Sockels gedrückt, das lose mit dem Sockel verbunden ist
Befestigen Sie das Abrisselement auf jeden Fall an der Wand. Wenn der Melder gewaltsam von der Wand getrennt wird, wird das
Abrisselement aus dem Sockel gebrochen, wodurch der Sabotageschalter ausgelöst wird.
D-306484 MC-302E PG2 Montageanweisungen
Montageanweisungen
A. Übertragungs-LED
B. Magnet

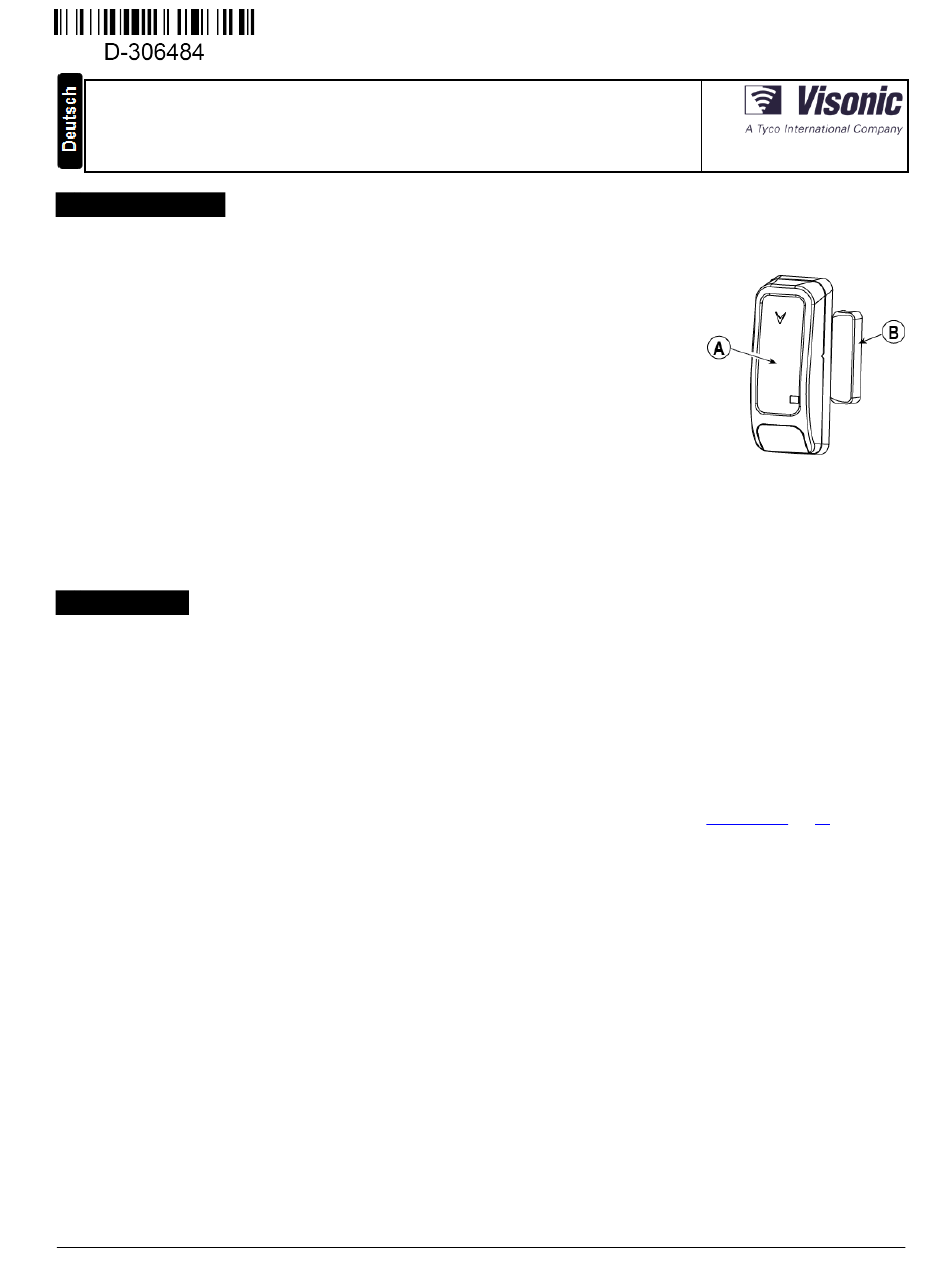

Abbildung 1: Außenansicht
(Abbildungen 2 und 3a).
1
